Que tal um efeito sonoro diferente? Uma legítima sirene francesa como das viaturas que você vê no cinema. Ligada a um amplificador de boa potência você pode animar festas, dar sinais de alerta, acordar toda vizinhança e espantar ladrões num sistema de alarme, e até mesmo usar isso uma viatura, respeitando as limitações legais.
Obs. Apesar do artigo ser de 1982, todos os componentes usados ainda são comuns no nosso mercado.
O circuito é relativamente simples com componentes que não oferecem dificuldades de obtenção e sua montagem não esconde nenhum mistério.
Você simplesmente precisará de um amplificador adicional com a potência de acordo com o som que você deseja, e alimentado de modo que depende do uso.
Para um alarme portátil você pode usar micro-amplificador desta série, enquanto que para sistemas de maior potência, qualquer outro tipo de amplificador comum.
COMO FUNCIONA

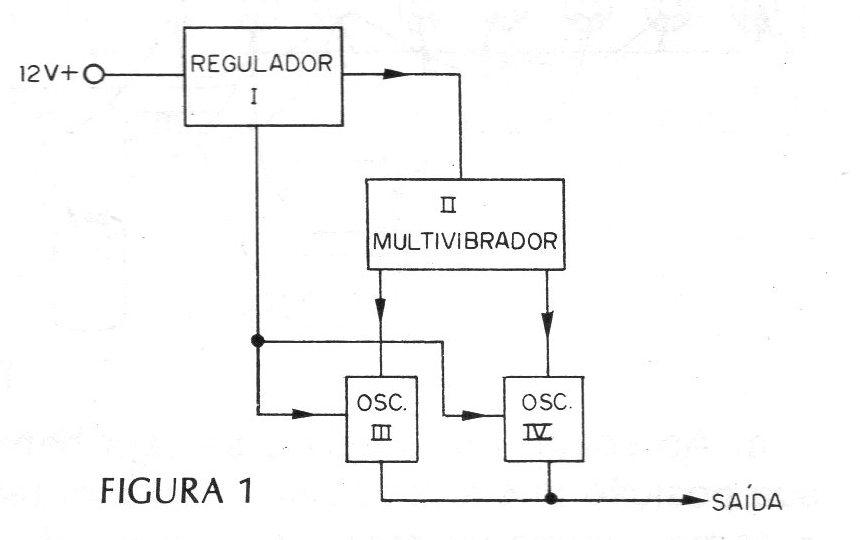

São quatro os blocos que formam o sistema de funcionamento desta sirene, conforme mostra a figura 1.
O primeiro bloco é de um regulador-redutor de tensão que utiliza um único transistor e um diodo zener. Sua finalidade é permitir que pequenas variações da tensão de 12 V de alimentação não influa no funcionamento da sirene.
O segundo bloco é de um multivibrado astável que opera numa frequência relativamente baixa cuja finalidade é dar os dois tons ou modular a sirene.
Os capacitores C1 e C2 deste multivibrador é que determinam as variações do som.
O terceiro e quarto blocos são semelhantes sendo formados por dois osciladores de duplo T em que a frequência determinada no primeiro por C4, C5, C3 por C7, C5 e C9 no segundo.
Estes osciladores produzem oscilações amortecidas quando excitados pelo multivibrador, levando assim a variações de tom que lembram a sirene francesa.
Os sinais destes dois osciladores são misturados e levados a uma saída comum de onde podem ser aplicados a um amplificador de áudio.
O nível de sinal é relativamente baixo sendo necessário usar um amplificador de boa sensibilidade.
MONTAGEM

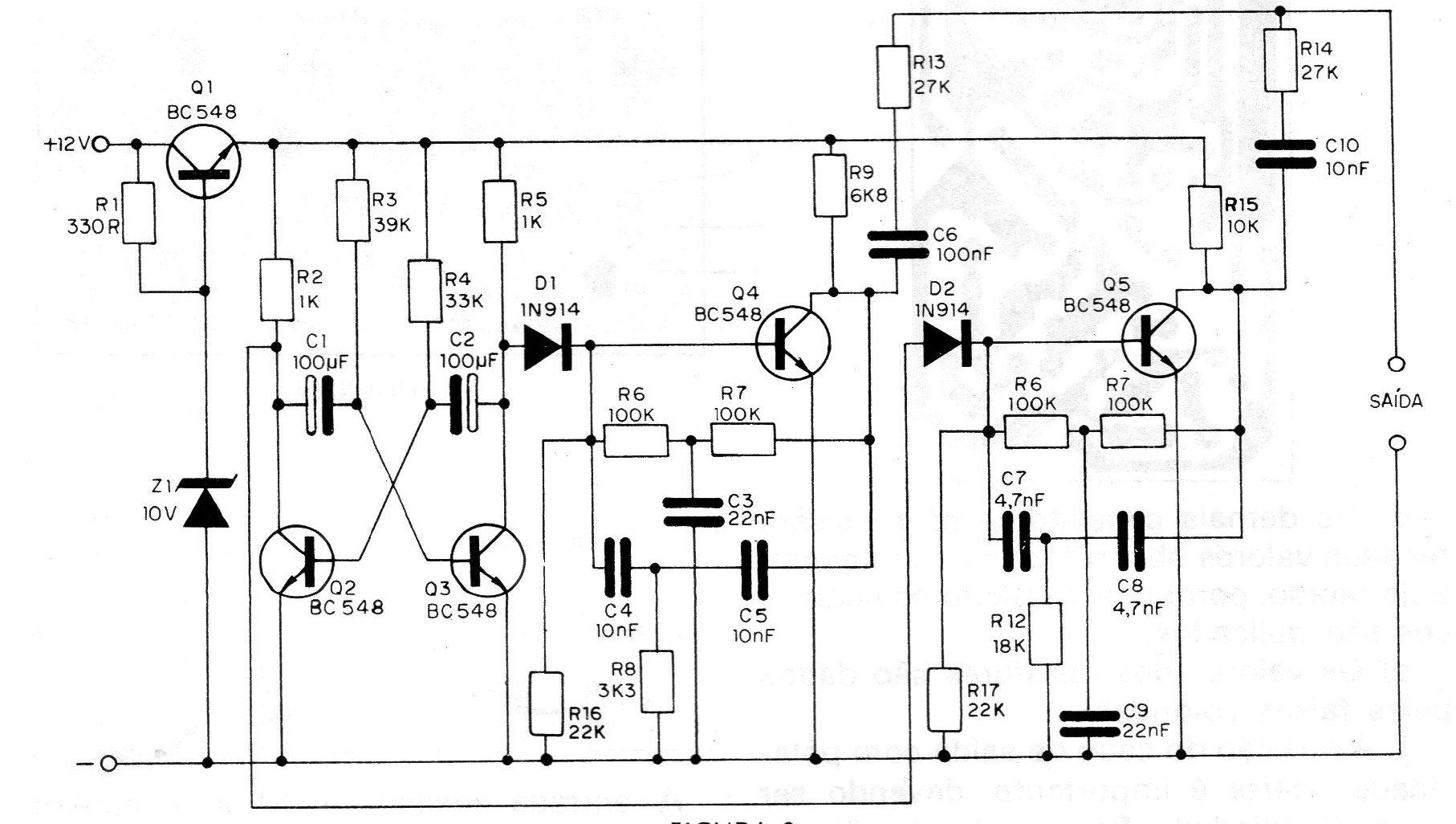

Na figura 2 temos o circuito completo da sirene com todos os componentes e seus valores.

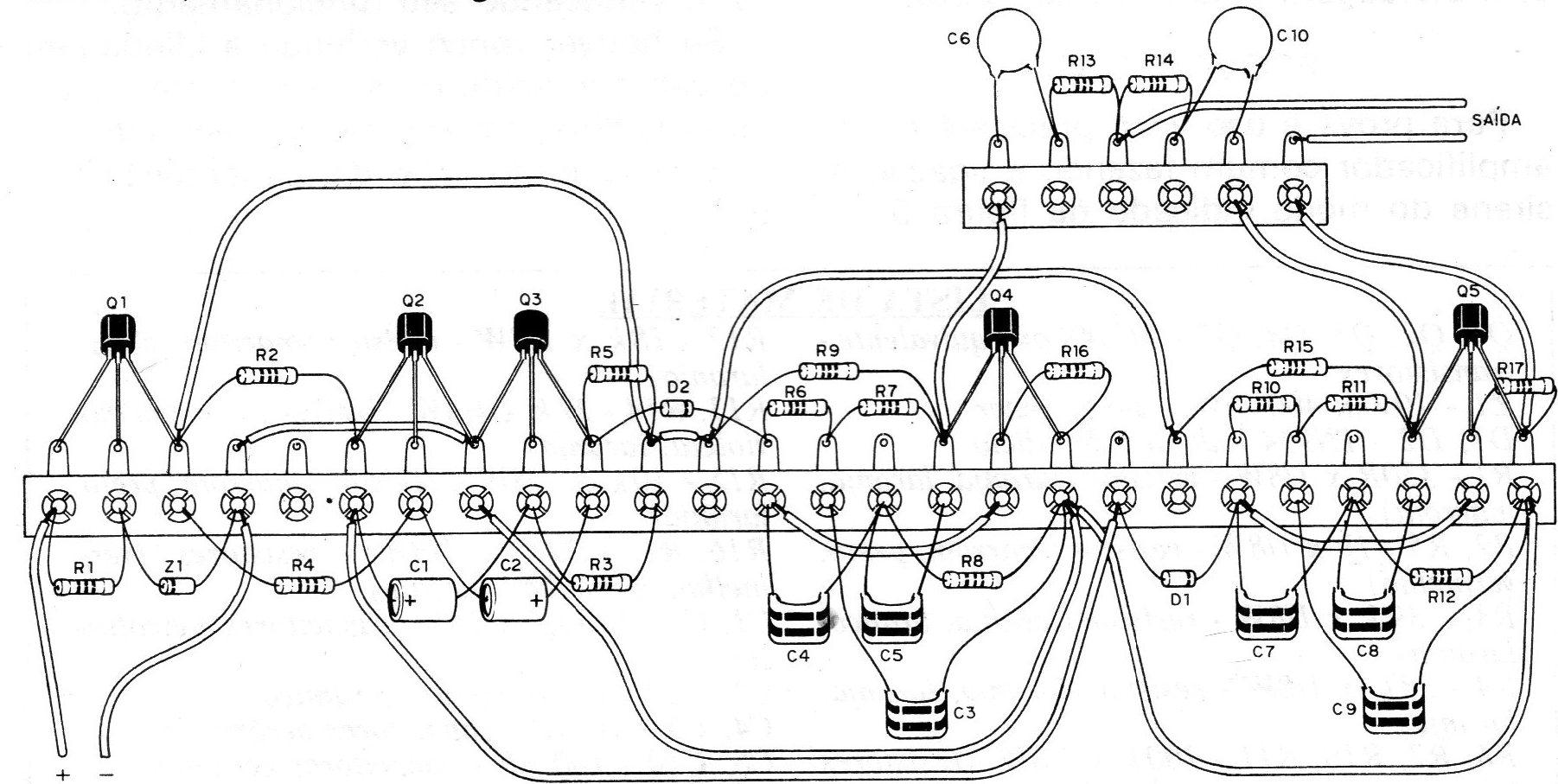

Na figura 3 temos a versão em ponte de terminais, relativamente grande em vista do número de componentes.

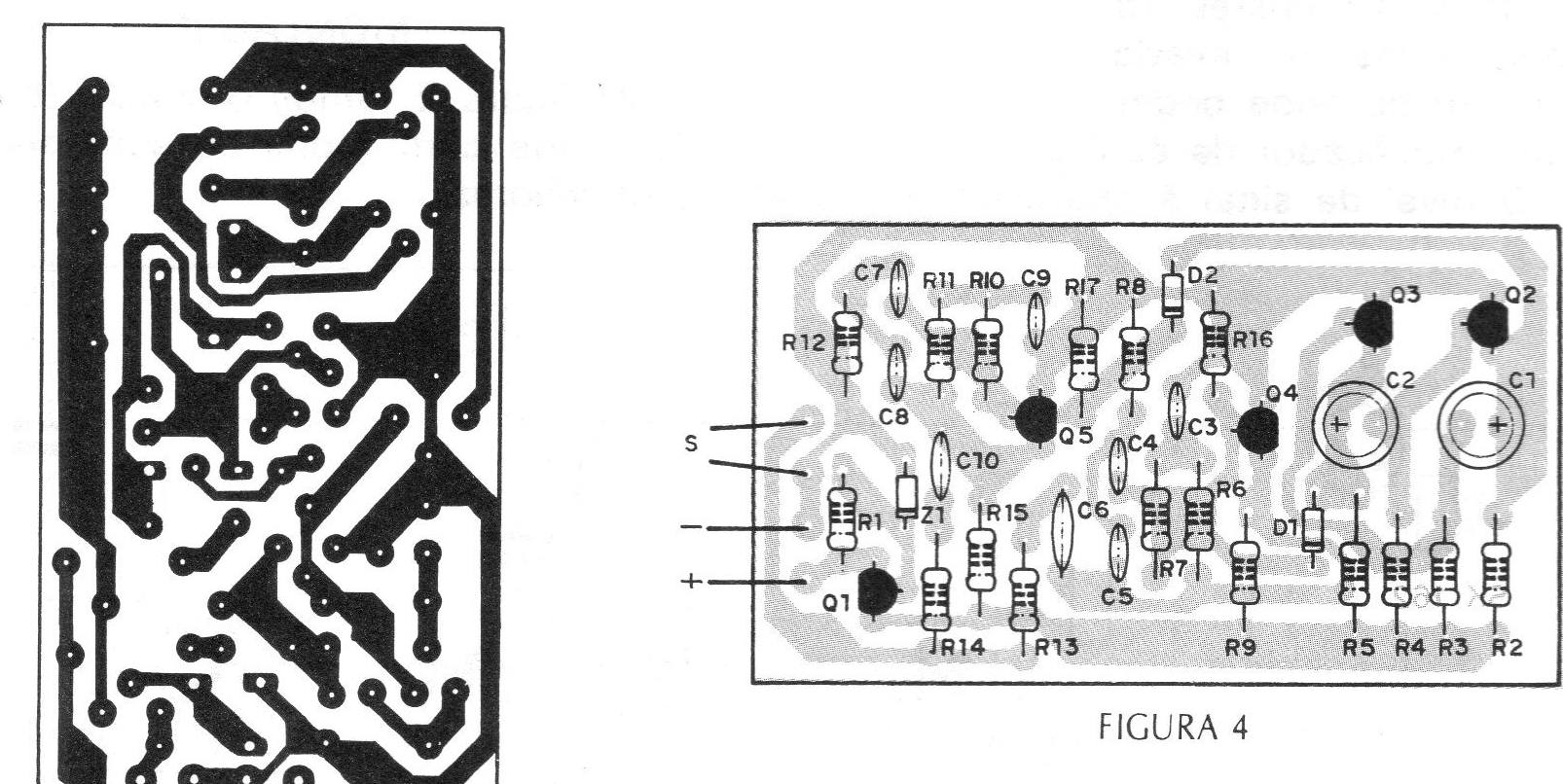

A versão em placa de circuito impresso é mostrada na figura 4.
Para a montagem, os seguintes cuidados principais devem ser tomados:
a) Ao soldar os transistores vejam bem a sua posição que é dada pelo lado achatado. Só são usados transistores NPN.
b) Ao soldar o diodo zener, D1 e D2 observe sua polaridade.
c) Os eletrolíticos são componentes polarizados devendo ser observada sua posição na placa.
d) Os demais capacitores só precisam ter seus valores observados na montagem. Seja rápido, porque os capacitores cerâmicos são delicados.
e) Os valores dos resistores são dados pelas faixas coloridas.
f) A posição do cabo de saída com polaridade certa é importante, devendo ser usado fio blindado. Para o cabo de alimentação deve ser observada a polaridade. Ainda no caso de cabo de alimentação sem blindagem este deve ser curto.
PROVA E USO

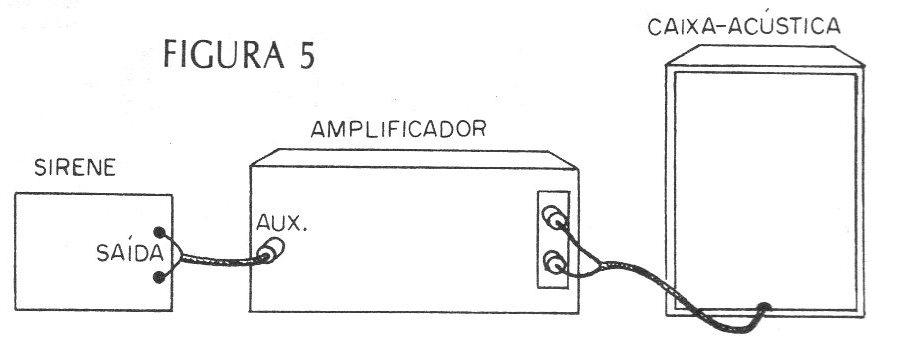

Para prova e uso você precisará de um amplificador comum fazendo a ligação da sirene do modo indicado na figura 5.
A entrada auxiliar (AUX) é a melhor nos amplificadores de som comuns.
Ligue o amplificador a médio volume e alimente a sirene com a uma tensão de 12 V, verificando seu funcionamento.
Se houver ronco verifique a blindagem do cabo de saída ou se usar fonte, verifique sua filtragem invertendo eventualmente a posição do cabo de alimentação (rede).
Lista de Material
Q1, Q2, Q3, Q4, Q5 - BC548 ou equivalente - transistores
Z1 – 10 V x 400 mW - diodo zener
D1, D2 - 1N914 - diodos de silício
R1 – 330 R x 1/8 W - resistor (laranja, laranja, marrom)
R2, R5 – 1 k x 1/8 W - resistor (marrom, preto, vermelho)
R3 – 39 k x 1/8 W - resistor (laranja, branco, laranja)
R4 – 33 k x 1/8 W - resistor (laranja, laranja, laranja)
R6, R7, R10, R11 – 100 k x1/8 W- resistores (marrom, preto, amarelo)
R8 - 3k3 x 1/8 W - resistor ( laranja, laranja, vermelho)
R9 - 6k8 x 1/8 W - resistor (azul, cinza, vermelho)
R12 – 6k8 x 1/8 W - resistor (marrom, cinza, laranja)
R13, R14 – 27 k x 1/8 W - resistores (vermelho, violeta, laranja)
R15 – 10 k x 1/8 W - resistor (marrom, preto, laranja)
R16, R17 – 22 k x 1/8 W - resistores (vermelho, vermelho, laranja)
C1, C2 - 100 uF x 16V - capacitores eletrolíticos.
C3 - 22 nF - capacitor cerâmico
C4, C5 - 10 nF - capacitores cerâmicos
C6, C10 - 100 nF - capacitores cerâmicos
C7, C8 - 4n7 - capacitores cerâmicos
C9 - 22 nF - capacitor cerâmico
Diversos: placa de circuito impresso ou ponte de terminais, caixa para montagem, fios, etc.
