Sirene Brasileira (ART2574)

Sirenes podem ser usadas de muitos modos. O leitor pode acoplá-las a um amplificador produzindo sinais interessantes em festas, pode usar como sistema de aviso ou alarme, e mesmo colocar como um sistema suplementar de aviso em seu carro, respeitando as limitações legais.

Obs. Apesar do projeto ser de 1982, o circuito pode ser montado atualmente com facilidade.

A sirene descrita neste artigo é modulada em dois tons, produzindo um sinal que deve ser aplicado a um amplificador externo que dará o volume e potência necessários a cada aplicação.

O circuito é alimentado com uma tensão de12 V, o que significa que ele pode ser ligado diretamente em carros, ou se o leitor preferir em fontes fixas.

O tipo de som produzido, conforme o nome sugere, lembra a sirene brasileira ou das viaturas oficiais em uso no nosso país.

COMO FUNCIONA

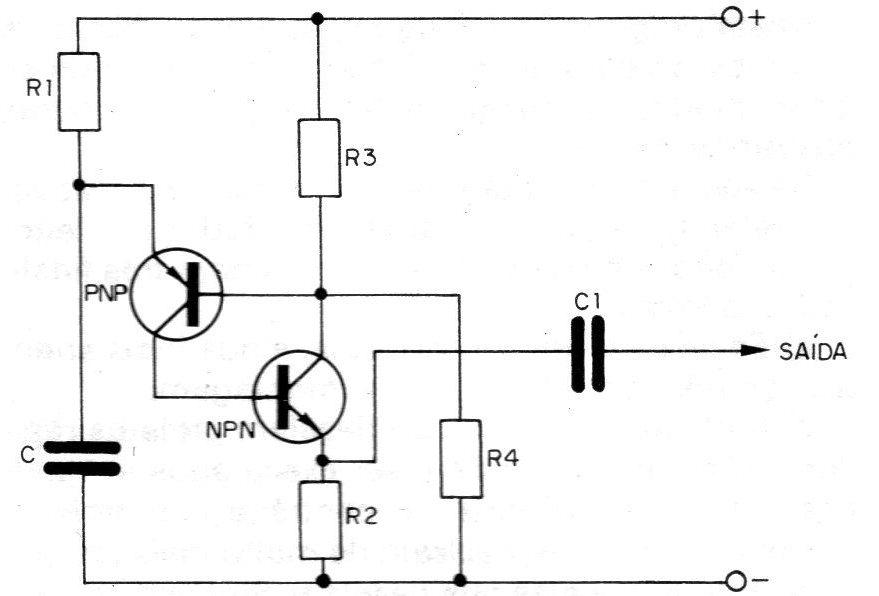

Para produzir os sons de sirene são usados dois circuitos osciladores. O primeiro é um oscilador do tipo mostrado na figura 1 cuja finalidade é produzir o sinal de áudio que determina o som básico da sirene.

Figura 1 – Oscilador de relaxação com transistores | Clique na imagem para ampliar |

Trata-se de um oscilador de relaxação em que a frequência é determinada basicamente pelo capacitor C, cujo valor o leitor pode alterar na faixa de 5 nF a 22 nF.

O segundo oscilador é um multivibrador astável de baixa frequência, cuja finalidade é modular o primeiro oscilador.

Este multivibrador oscila a razão de uma ou duas vezes por segundo, produzindo as variações de som que caracterizam a sirene.

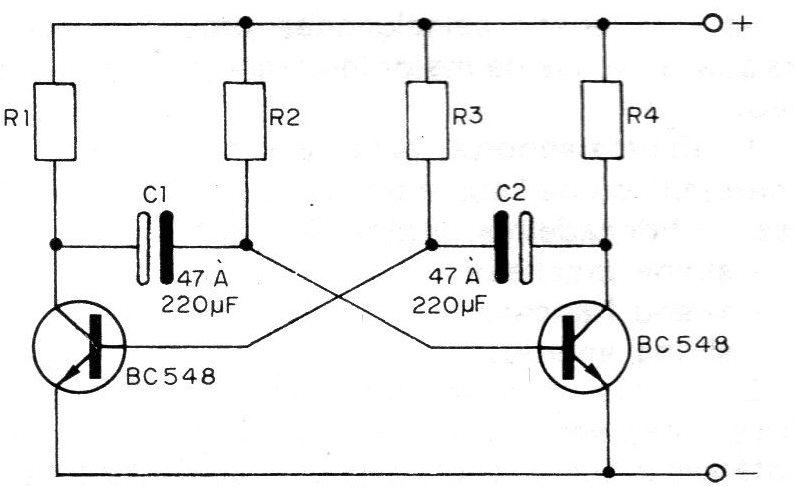

A velocidade destas variações é determinada basicamente pelos capacitores C1 e C2 do circuito básico mostrado na figura 2.

Figura 2 – Multivibrador astável | Clique na imagem para ampliar |

Temos ainda neste circuito uma etapa adicional de redução de tensão com um transistor e um diodo zener como elementos básicos e ainda na saída uma etapa pré-amplificadora de áudio, para melhor excitar o amplificador externo.

MONTAGEM

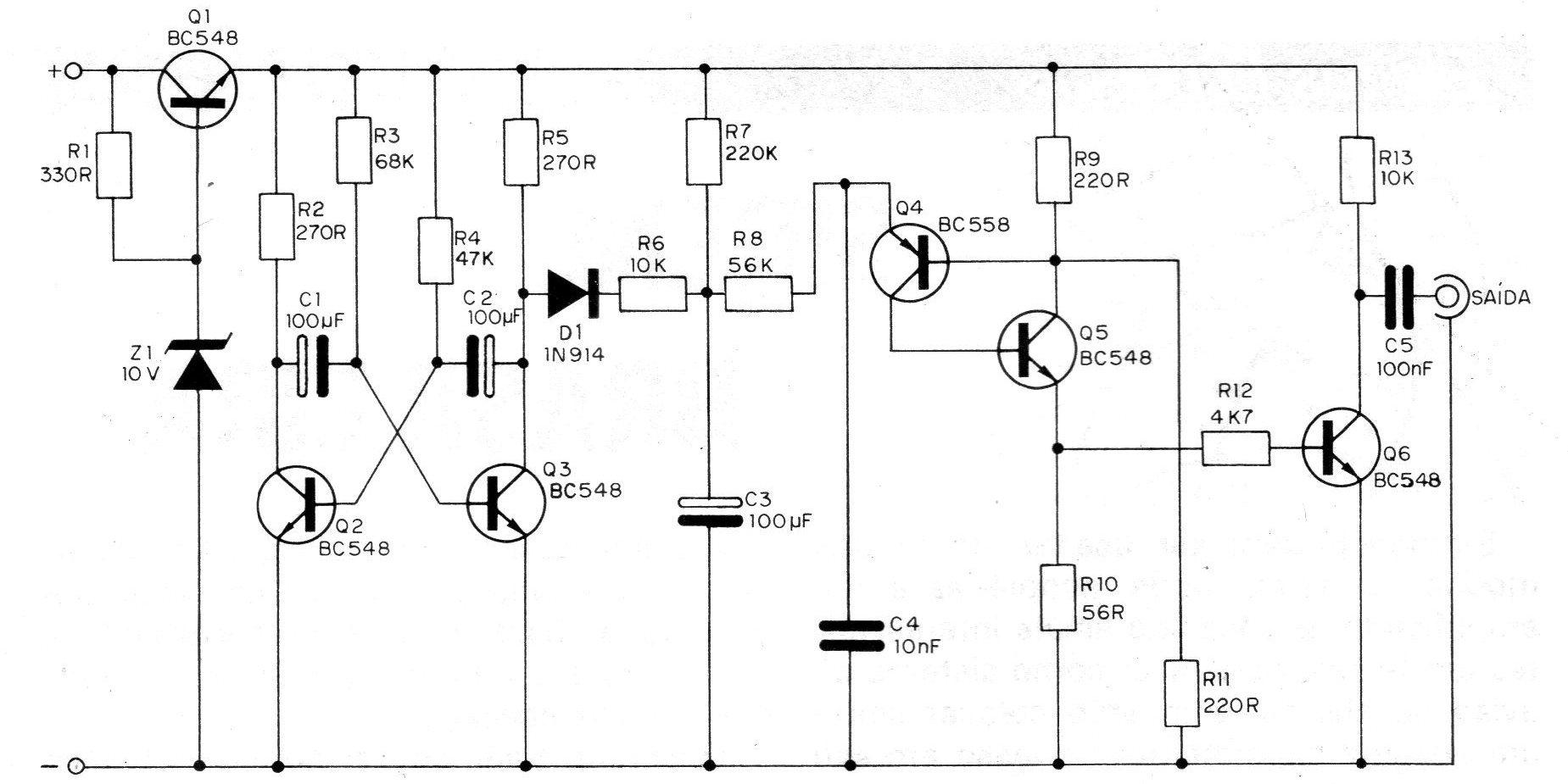

O circuito completo da sirene é mostrado na figura 3.

Figura 3 – Circuito completo | Clique na imagem para ampliar |

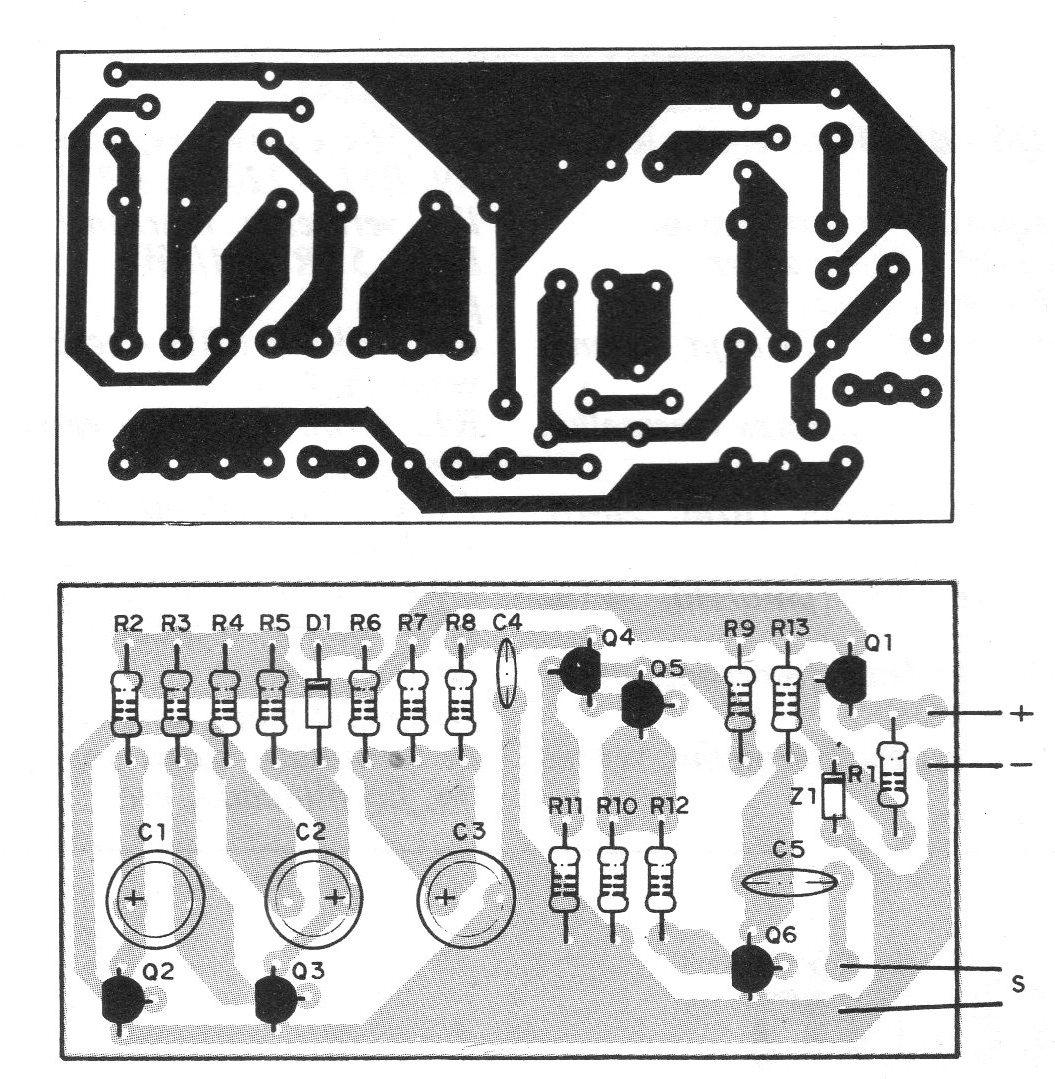

A versão em placa de circuito impresso é mostrada na figura 4.

Figura 4 – Montagem em placa de circuito impresso | Clique na imagem para ampliar |

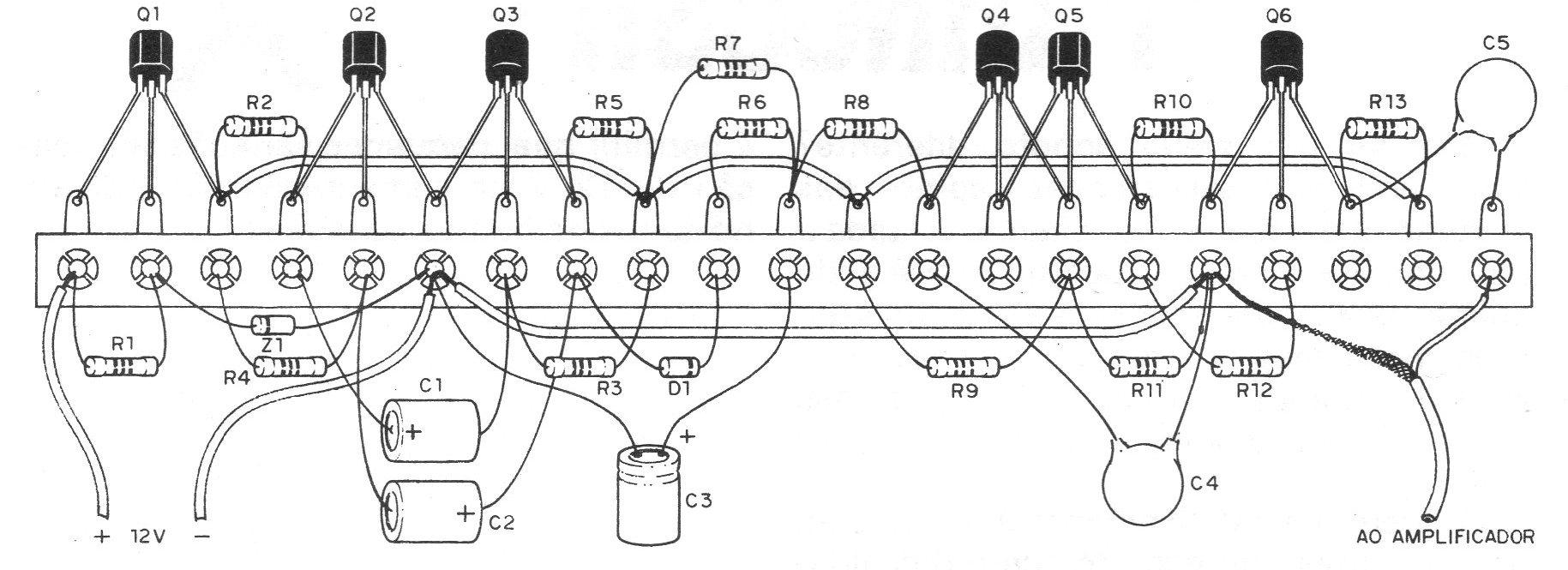

Na figura 5 temos a versão em ponte de terminais.

Figura 5 – Montagem em ponte de terminais | Clique na imagem para ampliar |

Os principais cuidados que devem ser tomados com a montagem são os seguintes.

a) Ao soldar os transistores veja bem a sua posição que é dada pelo lado achatado e tome cuidado para não confundir os tipos NPN (BC548) com o tipo PNP (BC558).

b) Na soldagem dos capacitores eletrolíticos (mais de 1 uF) deve ser observada sua polaridade que é marcada no próprio invólucro.

c) Na soldagem dos demais capacitores observe apenas seus valores e seja rápido, porque o calor do soldador pode afetá-los.

d) Os resistores têm seus valores dados pelos anéis coloridos. Observe-os de acordo com a lista de material.

e) Tanto o diodo zener Z1 como o diodo D1 tem posição certa para ligação a qual é dada em função da marca (anel) em seu invólucro. Seja rápido na sua soldagem

f) As ligações à fonte de alimentação (bateria) devem ser feitas com fio comum. Use fio vermelho para a ligação positiva e fio preto para a ligação negativa.

g) A ligação ao amplificador externo deve ser feita com fio blindado.

PROVA E USO

Basta Ligar a alimentação à bateria de 12V ou fonte e a saída a um amplificador comum.

A tonalidade pode ser alterada no capacitor C4 e a velocidade nos capacitores C1 e C2.

Lista de Material

Q1, Q2, Q3, Q5, Q6 - BC548 ou equivalentes transistores

Q4 - BC558 ou equivalente - transistor

Z1 – 10 V x 400 mW - diodo zener

D1 - 1N914 ou 1N4148 - diodo

R1 – 330 R x 1/8 W - resistor (laranja, laranja, marrom)

R2, R5 – 270 R x 1/8 W - resistores (vermelho, violeta, marrom)

R3 – 68 k x 1/8 W - resistor ( azul, cinza, laranja)

R4 – 47 k x 1/8 W- resistor (amarelo, roxo, laranja)

R6 – 10 k x 1/8 W - resistor (marrom, preto, laranja)

R7 – 220 k x 1/8 W- resistor (vermelho, vermelho, amarelo)

R8- 56 k x 1/8 W- resistor ( verde, azul, laranja)

R9, R11 – 220 R x1/8 W- resistores ( vermelho, vermelho, marrom)

R10 – 56 R x 1/8 W - resistor (verde, azul, preto)

R12 - 4k7 x 1/8 W - resistor (amarelo, violeta, vermelho)

R13 – 10 k x 1/8 W - resistor (marrom, preto, laranja)

C1, C2, C3 - 100 uF x 12 V - capacitores eletrolíticos

C4 - 10 nF - capacitor cerâmico ou de poliéster

C5 - 100 nF - capacitor cerâmico ou de poliéster

Diversos: placa de circuito impresso ou ponte de terminais, caixa para montagem, fios, solda, fio blindado, etc.
