O temporizador descrito permite obter intervalos de tempo entre alguns segundos até 24 horas. São usados quatro circuitos integrados e um relê que permite o controle de cargas de potências elevadas.
Este temporizador, pela sua faixa de tempos, pode ser usado em inúmeras aplicações práticas, que vão desde o acionamento de alarmes até o controle de equipamentos automáticos.
O aparelho é alimentado pela rede local de 110V ou 220V, havendo um led como indicador de funcionamento.
Todos os componentes usados são de fácil obtenção.
FUNCIONAMENTO
Os pulsos fornecidos pelo 555 são divididos por 256, de modo a se obter uma frequência menor. São utilizados para esta finalidade dois contadores de 0 a 15 em cascata. Com a ligação de mais um 4096 pode-se fazer a divisão adicional da frequência, com o que a temporização pode chegar a vários dias.
S1 é a chave geral do circuito que, quando acionada, apenas energiza o sistema. O circuito não iniciará a contagem do tempo, o que será feito pelo interruptor S2. No primeiro instante C5 estará descarregado e, portanto, haverá uma queda de tensão em R4, que garantirá o nível HI nas entradas de Reset (pinos 2 e 3) dos CIs 2 e 3. Q2 saturará, pois terá nível zero na sua base e consequentemente K1 atracará. K1 só desatracará quando a contagem de Cl-3 chegar ao 15 (1111), assim a base de Q2 irá passar para o nível HI, cortando o transistor e, desatracando o relê, desativando o aparelho controlado e a fonte de alimentação do circuito.

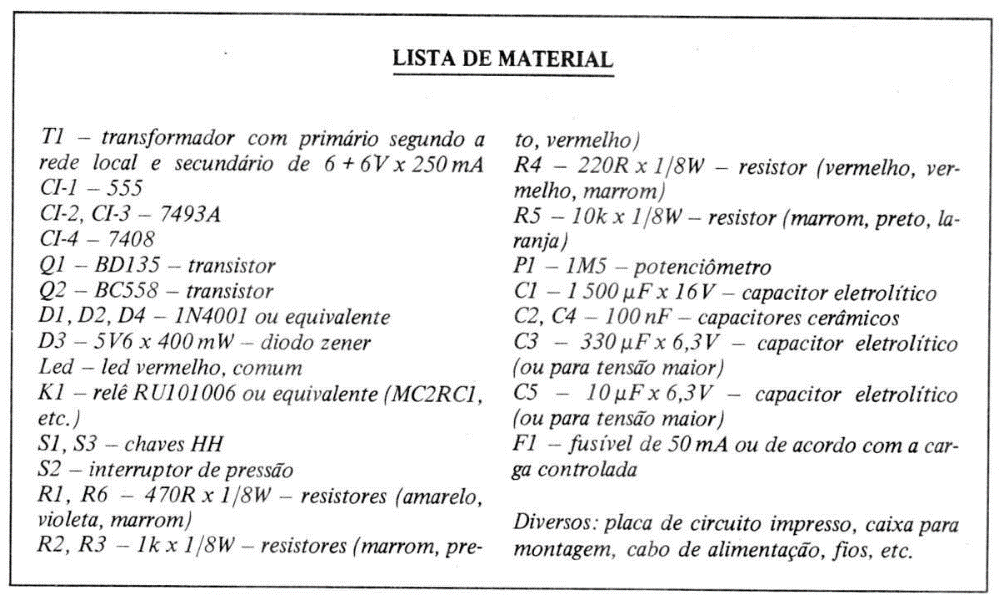

MONTAGEM

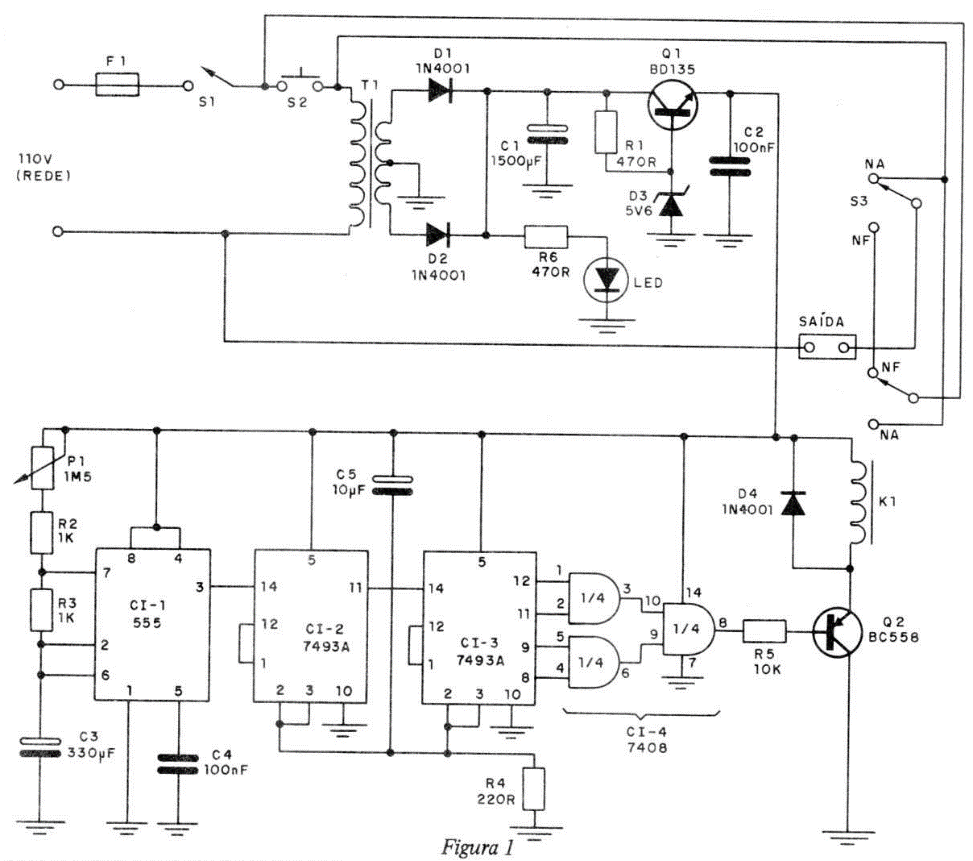

Na figura 1 temos o circuito completo do temporizador.

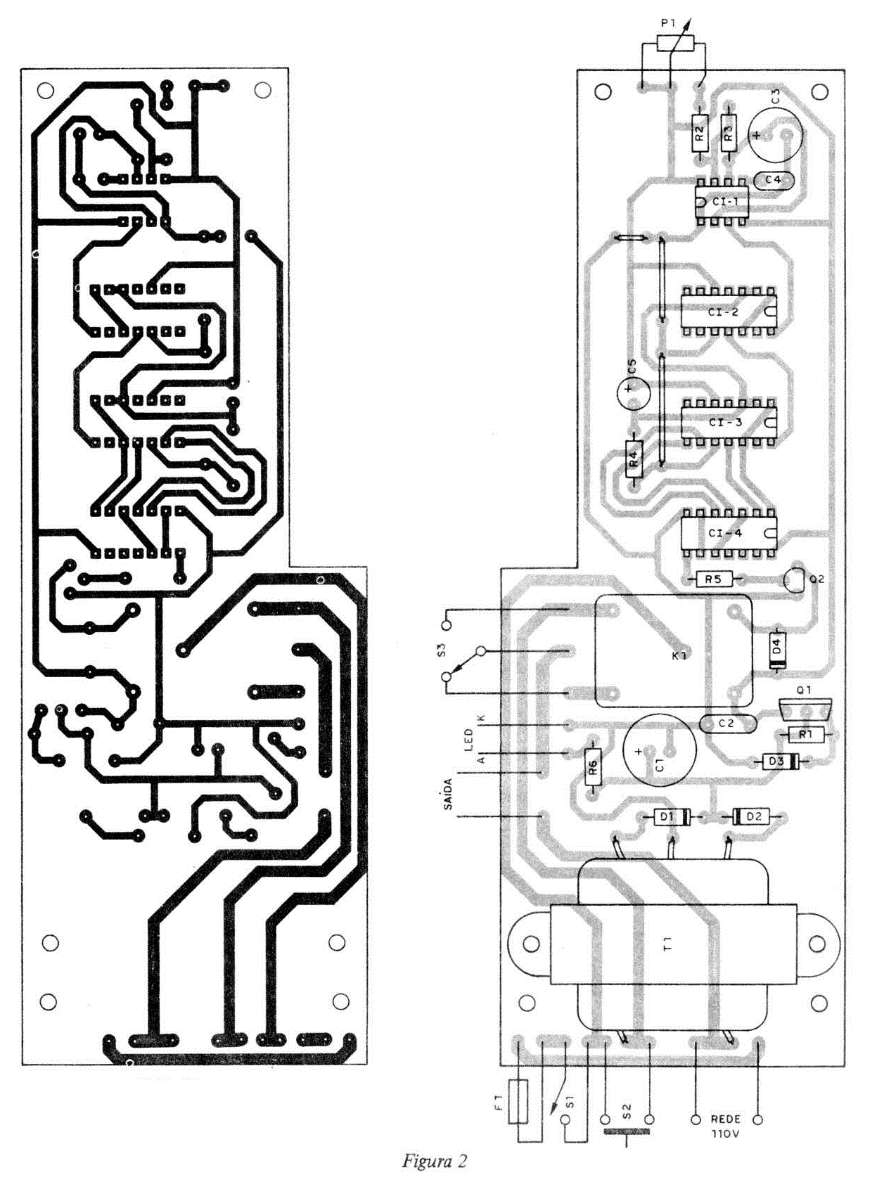

Todos os componentes, inclusive o transformador de alimentação, são montados numa placa de circuito impresso que é mostrada em tamanho natural na figura 2. O fusível usado é de 50 mA.
Observamos que será conveniente comprar antes o transformador e o próprio relê, que admite equivalentes, e somente depois confeccionar a placa, pois estes componentes, dependendo do tipo e da fabricação, podem ter dimensões diferentes dos originais.
O relê pode ser o RU101006 ou o MC2RC1, ambos para 6V, mas que ativam normalmente com a tensão de 5V disponível nesta montagem.
Na montagem observe bem as posições dos integrados, use um pequeno radiador de calor para Q1 e siga a posição do diodo zener D3.
Os capacitores eletrolíticos podem ter tensões de trabalho a partir de 12V e os demais tanto podem ser cerâmicos, como de poliéster metalizado.
Observe que na placa existem jumpers que podem ser feitos com pedaços de fios desencapados. Os resistores são todos de 1/8W.
OPERAÇÃO
S1 é a chave geral que liga ou desliga o circuito e o aparelho controlado. Estando S1 ligada, devemos pressionar S2 (push-button) que liga o circuito, fazendo com que o relê atraque, mantendo a fonte ligada mesmo quando S2 for solto. No final do período desejado, o relê desatracará e desligará a fonte.
S3 seleciona se o aparelho controlado será desligado ou ligado após o tempo determinado.
