Deseja ganhar sozinho no próximo teste da loteria esportiva ? Deseja divertir-se com seus amigos num 'joguinho de palpites emocionantes ? Se as duas vontades existem no leitor, este projeto vai sem dúvida satisfazê-lo.
Três LEDs representando as colunas de apostas da loteria esportiva (1 X 2) acendem de modo totalmente imprevisto, indicando o seu palpite eletrônico.

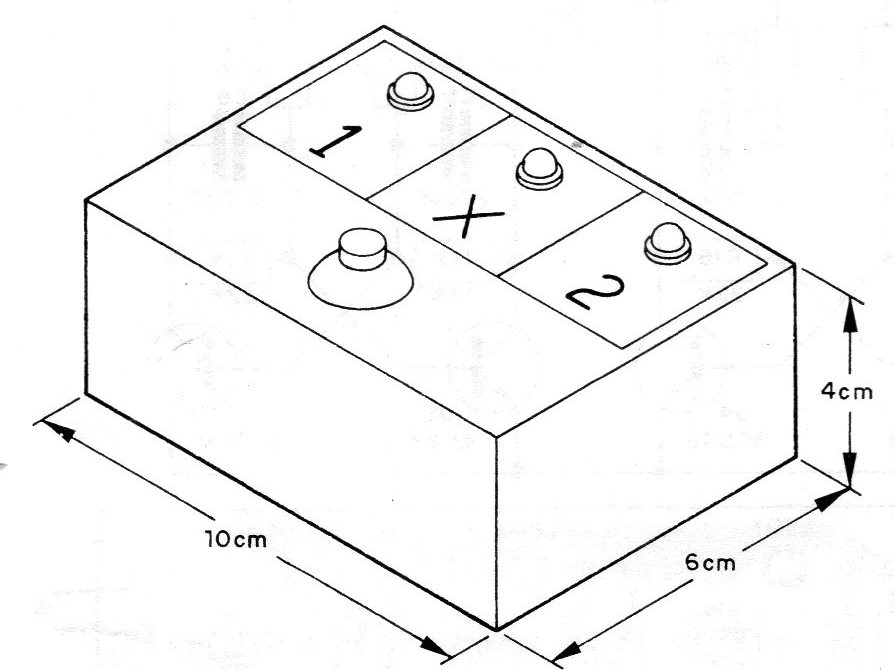

É só pressionar um interruptor por alguns instantes e quando você soltá-lo, o palpite estará disponível (figura 1).
Se nenhum LED acender você joga de novo. Se um LED acender, você terá um palpite simples, se dois acenderem, você terá um palpite duplo, e finalmente se os três acenderem, você terá um palpite triplo.
COMO FUNCIONA

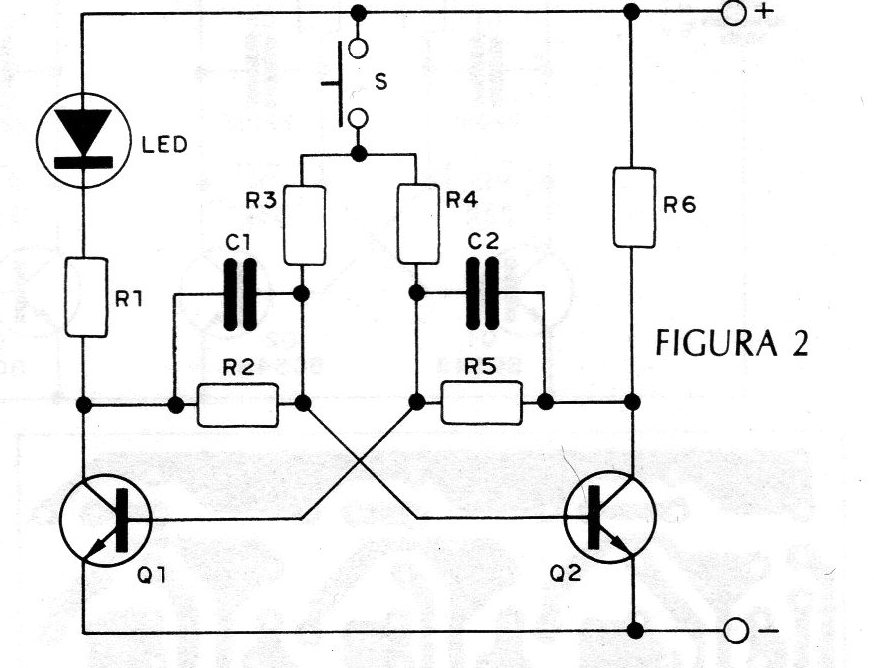

Neste jogo são usados três multivibradores astáveis semelhantes aos descritos no jogo de cara ou coroa. (ART2528) Estes multivibradores, cujo diagrama básico é mostrado na figura 2, funcionam da seguinte maneira:
Com o interruptor de pressão acionado, os transistores, são polarizados de modo a se obter um multivibrador astável, em que constantemente temos uma troca de estado de condução.
Ora conduz um transistor, ora outro, e isso numa troca constante e rápida.
Quando soltamos o interruptor, apenas um dos transistores permanece em condução, pois o circuito passa a se comportar como um biestável.
Entretanto, é imprevisível qual dos transistores ficará neste estado.
Se o primeiro transistor ficar em condução o ED estará aceso neste momento. Se o segundo ficar em condução, o LED estará apagado.

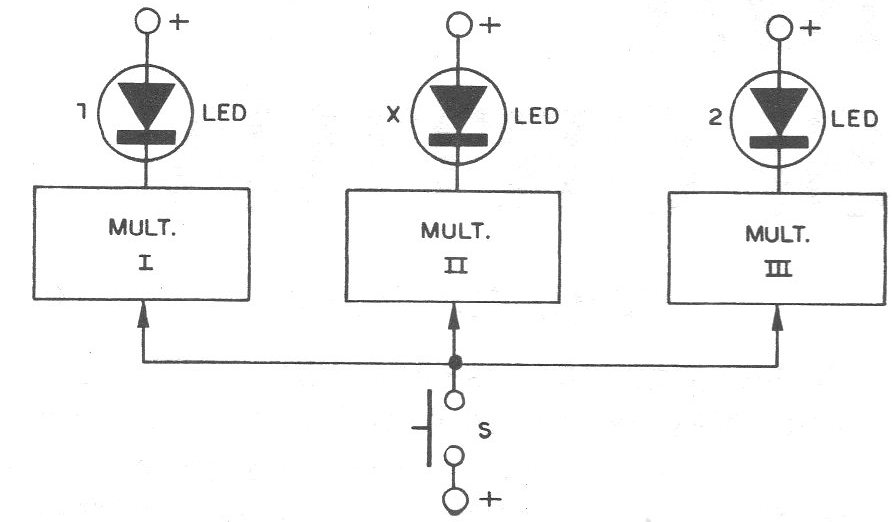

Associando três destes circuitos em conjunto, conforme mostra a figura 3, temos o comportamento desejado para o jogo: pressionando o interruptor, os três multivibradores entram em oscilação.
Quando o interruptor é solto, cada um dos três multivibradores ficará num estado imprevisível, ou seja, com o LED aceso ou apagado. Teremos então as combinações possíveis que correspondem aos palpites, já citadas na introdução.
O circuito é alimentado com uma tensão de 6 V de 4 pilhas comuns e os LEDs são de três cores diferentes, para maior facilidade de identificação dos palpites.
MONTAGEM

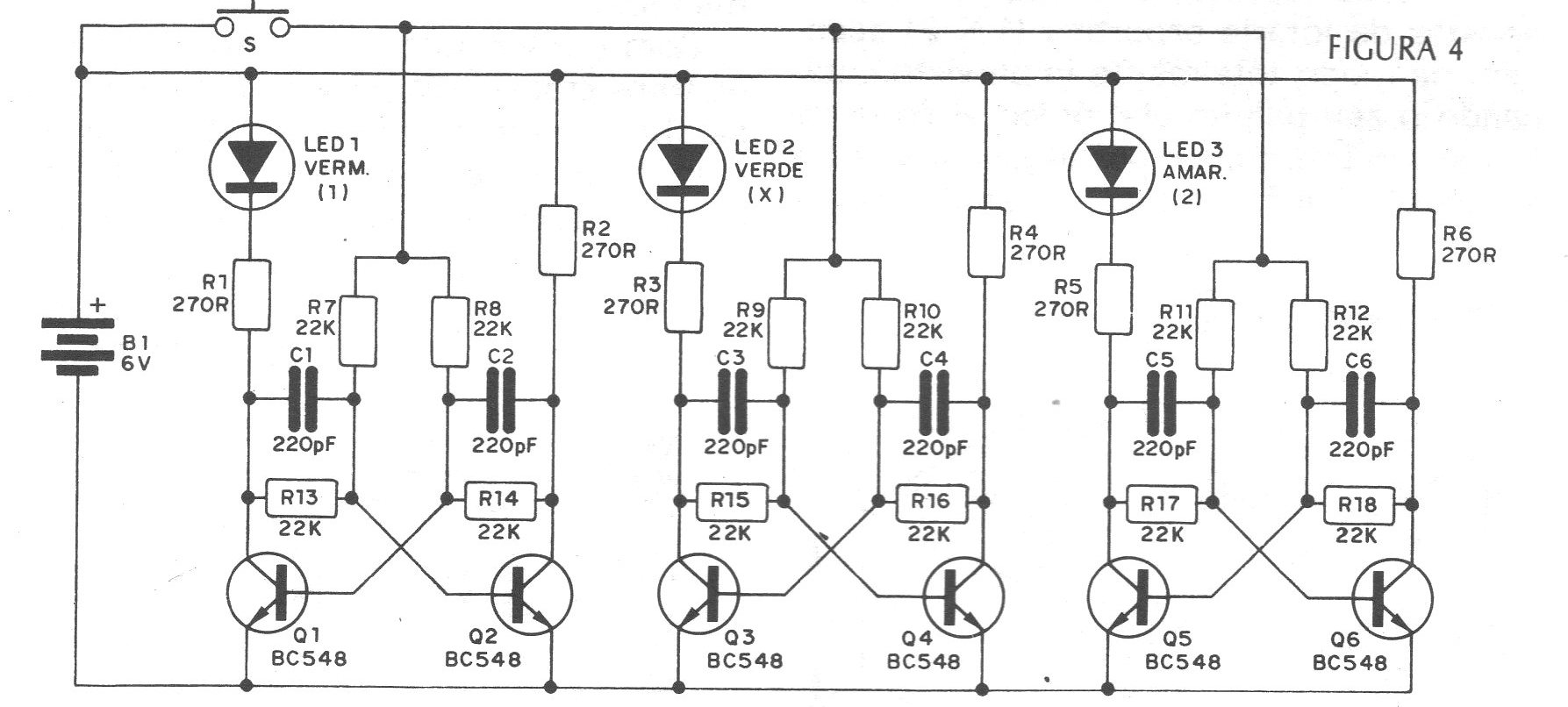

Na figura 4 damos o circuito completo da loteria esportiva eletrônica, observando-se que são usados 6 transistores iguais.

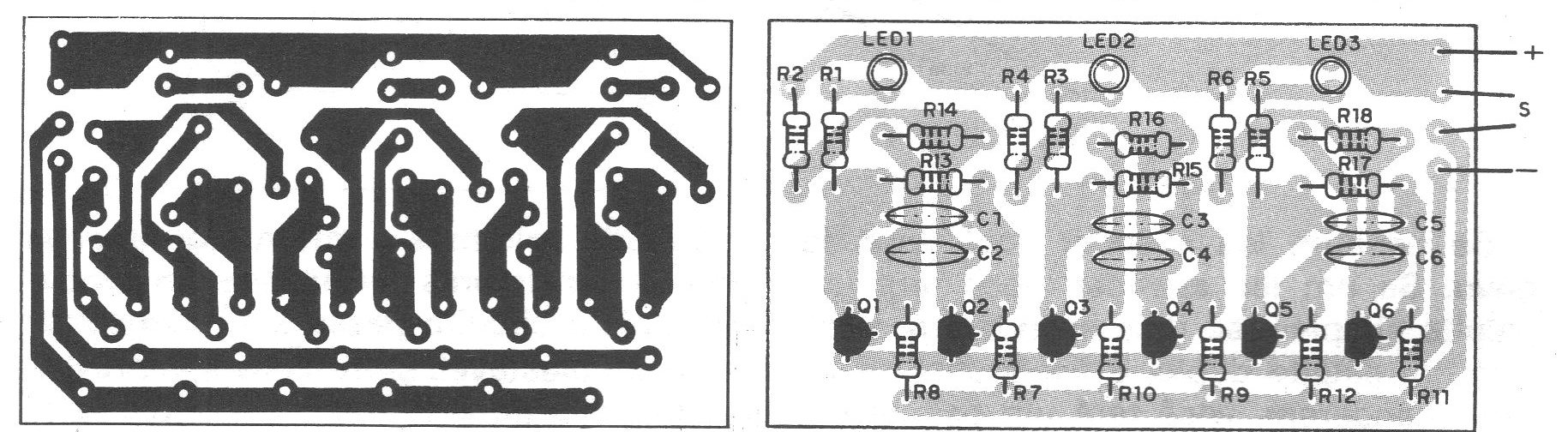

Na figura 5 temos a placa de circuito impresso em tamanho natural.

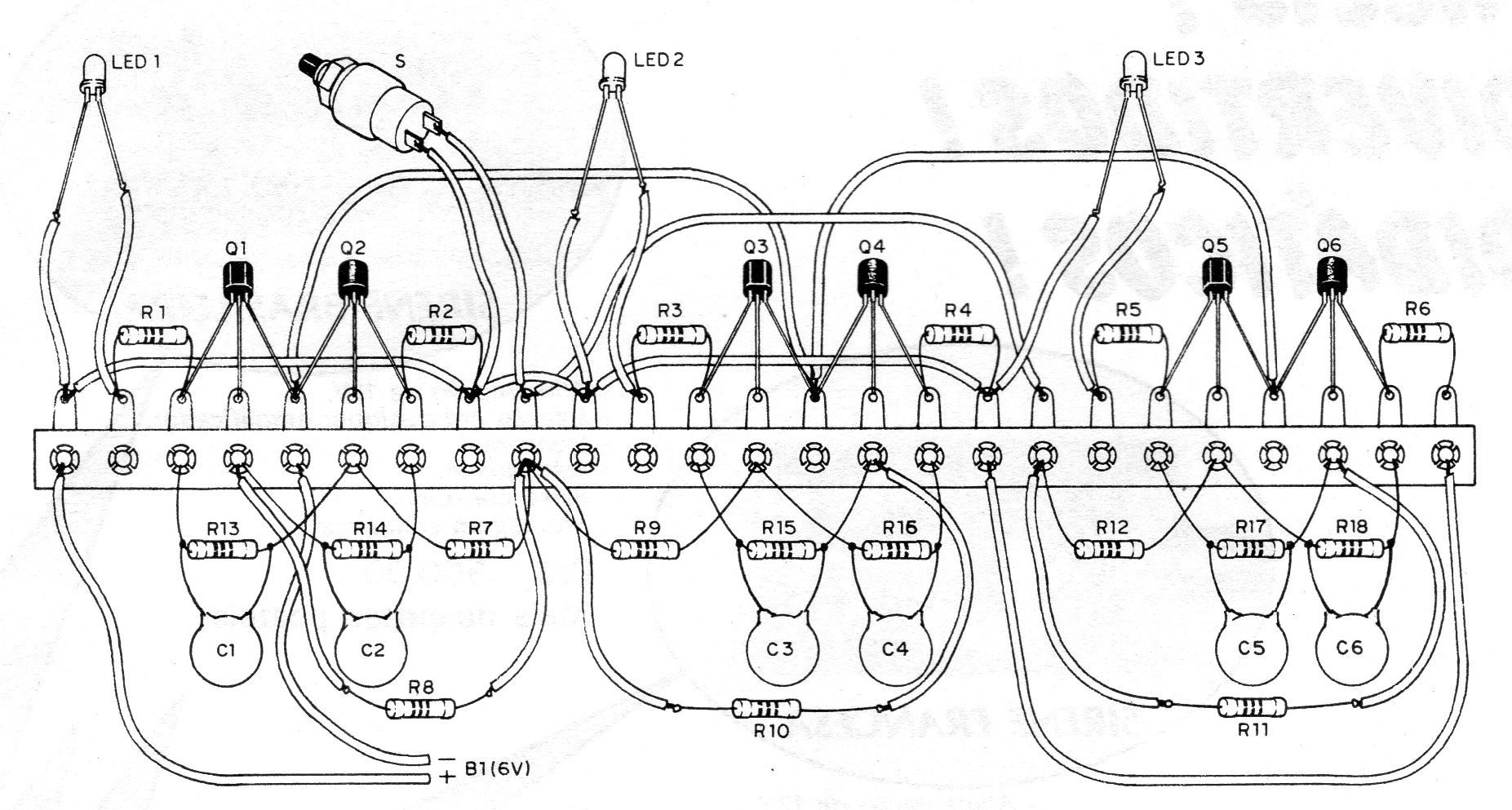

Na figura 6 temos a versão em ponte de terminais, para os que disponham de menos recursos.
Os cuidados com a montagem são os seguintes
a) Observe a posição dos transistores em função da parte achatada de seu invólucro. Seja rápido na soldagem dos terminais destes componentes.
b) Os LEDs têm posição certa para serem soldados a qual depende do lado achatado que é o terminal de catodo.
c) Os valores dos resistores são dados pelas faixas coloridas em seu corpo. Siga a lista de material.
d) Ao soldar os capacitores seja rápido, pois estes são sensíveis ao calor.
e) Observe a polaridade do suporte de pilhas.
f) Na ligação do interruptor de pressão use fio flexível de capa plástica não muito longo.
PROVA E USO
Coloque as pilhas no suporte e aperte o interruptor de pressão. Ao soltá-lo, um, dois, três ou nenhum LED ficará aceso, indicando o palpite para o jogo considerado.
Para brincar, faça apostas com seus amigos, jogando em qual coluna o aparelho escolherá.
LISTA DE MATERIAL
Q1, Q2, Q3, Q4, Q5 e Q6 - BC548 ou equivalentes - transistores
LED 1 - LED vermelho comum
LED 2 - LED verde comum
LED 3 - LED amarelo comum
R1, R2, R3, R4, R5 e R6 – 270 R x1/8 W resistores (vermelho, violeta, marrom)
R7, R8, R9, R10, R11, R12, R13, R14, R15, R16, RI7, R18 – 22 k x 1/8 W resistores (vermelho, vermelho, laranja)
C1, C2, C3, C4, C5, C6 – 220 pF- capacitores cerâmicos
S - Interruptor de pressão
B1 - Bateria de 6 V ou 4 pilhas pequenas
Diversos: caixa para montagem, placa de circuito impresso ou ponte de terminais, fios, solda, suporte para 4 pilhas, etc.
