Tirar "cara ou coroa" com uma moeda “já era", com todos os recursos que a eletrônica pode oferecer. O simples aparelho que descrevemos a seguir prova isso.

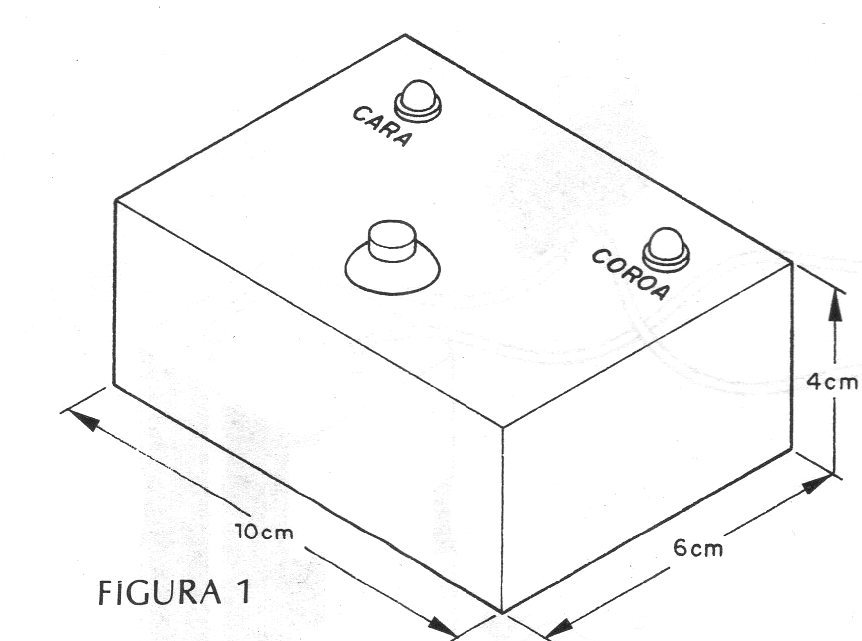

Você aperta um botão, e quando o solta apenas um de dois LEDs permanece aceso, indicando o resultado do sorteio (figura 1).
Você pode usar este aparelho para resolver questões “litigiosas" importantes como quem vai pagar a conta do restaurante, ou dar a salda numa partida de futebol.
COMO FUNCIONA

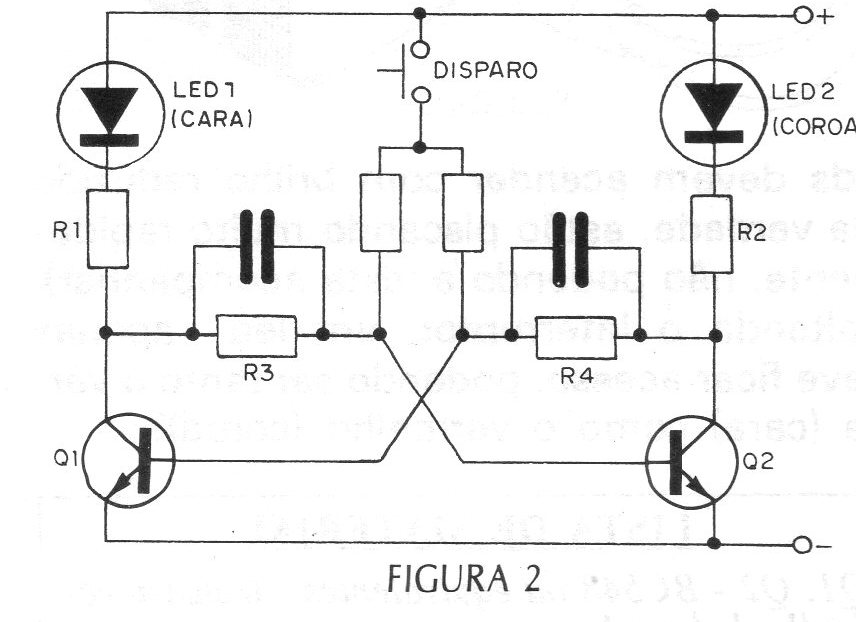

O funcionamento deste jogo eletrônico não tem segredo algum. Trata-se de um multivibrador que pode tanto operar como astável como biestável, conforme mostra a figura 2.
Quando apertamos o interruptor de pressão S1, o multivibrador funciona como um astável, fazendo com que rapidamente troquem de condução os dois transistores.
Soltando o interruptor de pressão, o multivibrador transforma-se num biestável em que apenas um dos transistores fica em condução, acendendo o LED correspondente.
Como a troca de condução é muito rápida, não podemos ver isso, de modo que, ao soltar o interruptor não podemos prever qual dos LEDs ficará aceso, o que quer dizer que, não podemos influir no sorteio.
O circuito é alimentado com uma tensão de 6 V vinda de 4 pilhas pequenas, ou se o leitor preferir, de uma fonte.
MONTAGEM

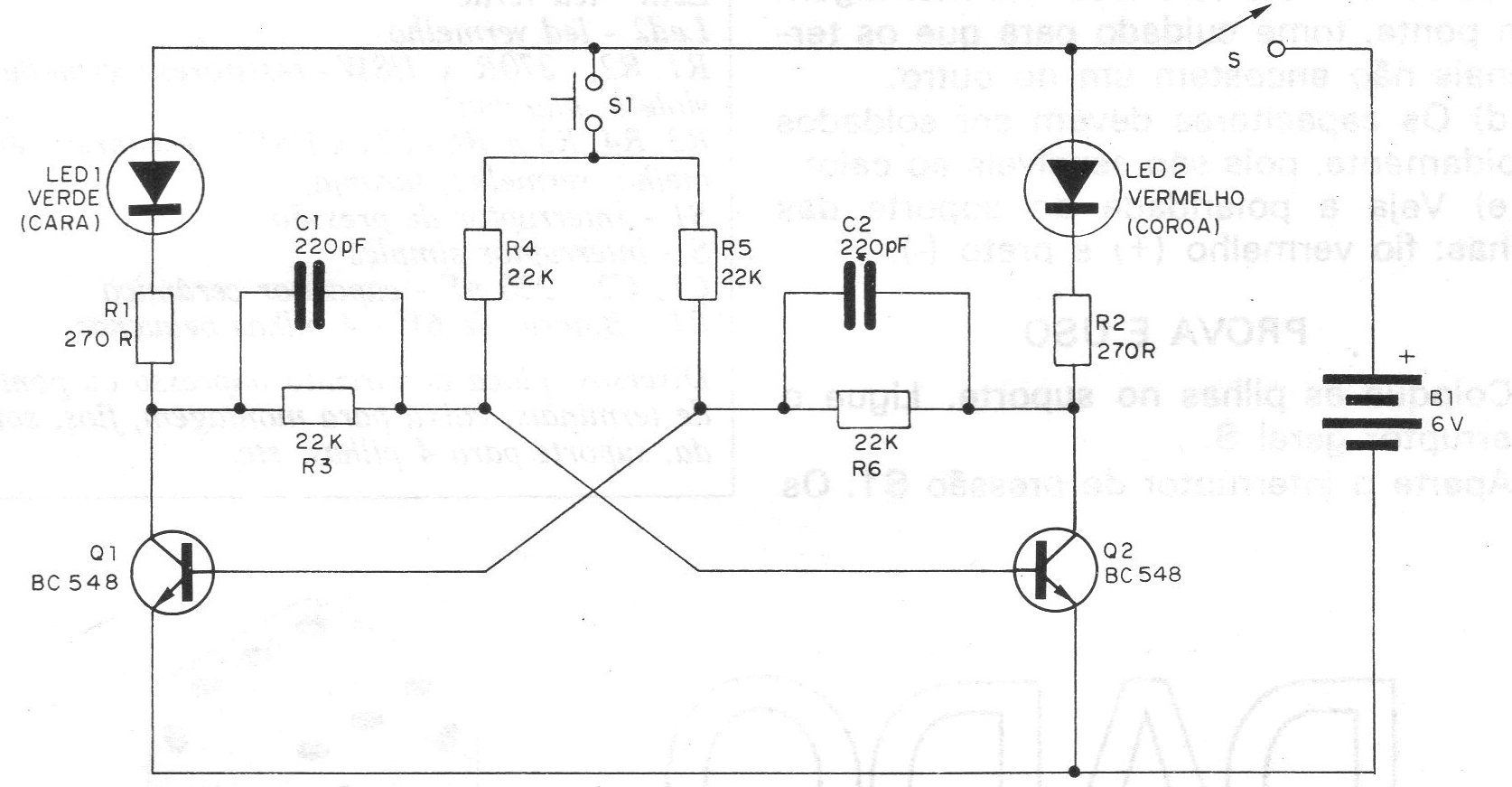

Na figura 3 damos o circuito completo do cara ou coroa eletrônico com todos os componentes representados pelos seus símbolos e com os seus valores.
Se o leitor é novato, recomendamos que se familiarize com a simbologia usada neste tipo de diagrama.

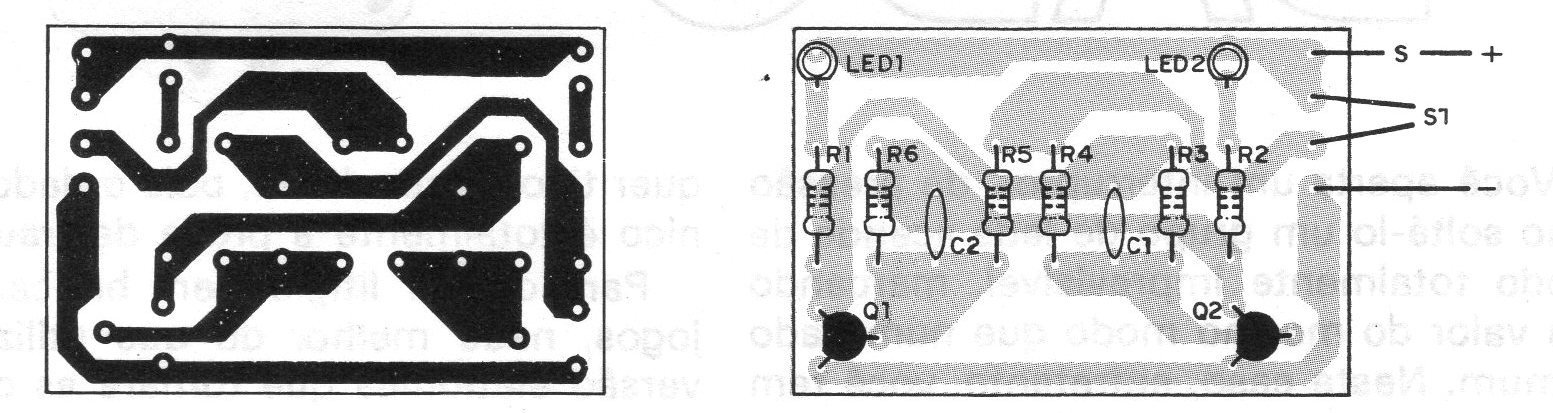

Na figura 4 damos a montagem em placa de circuito impresso.

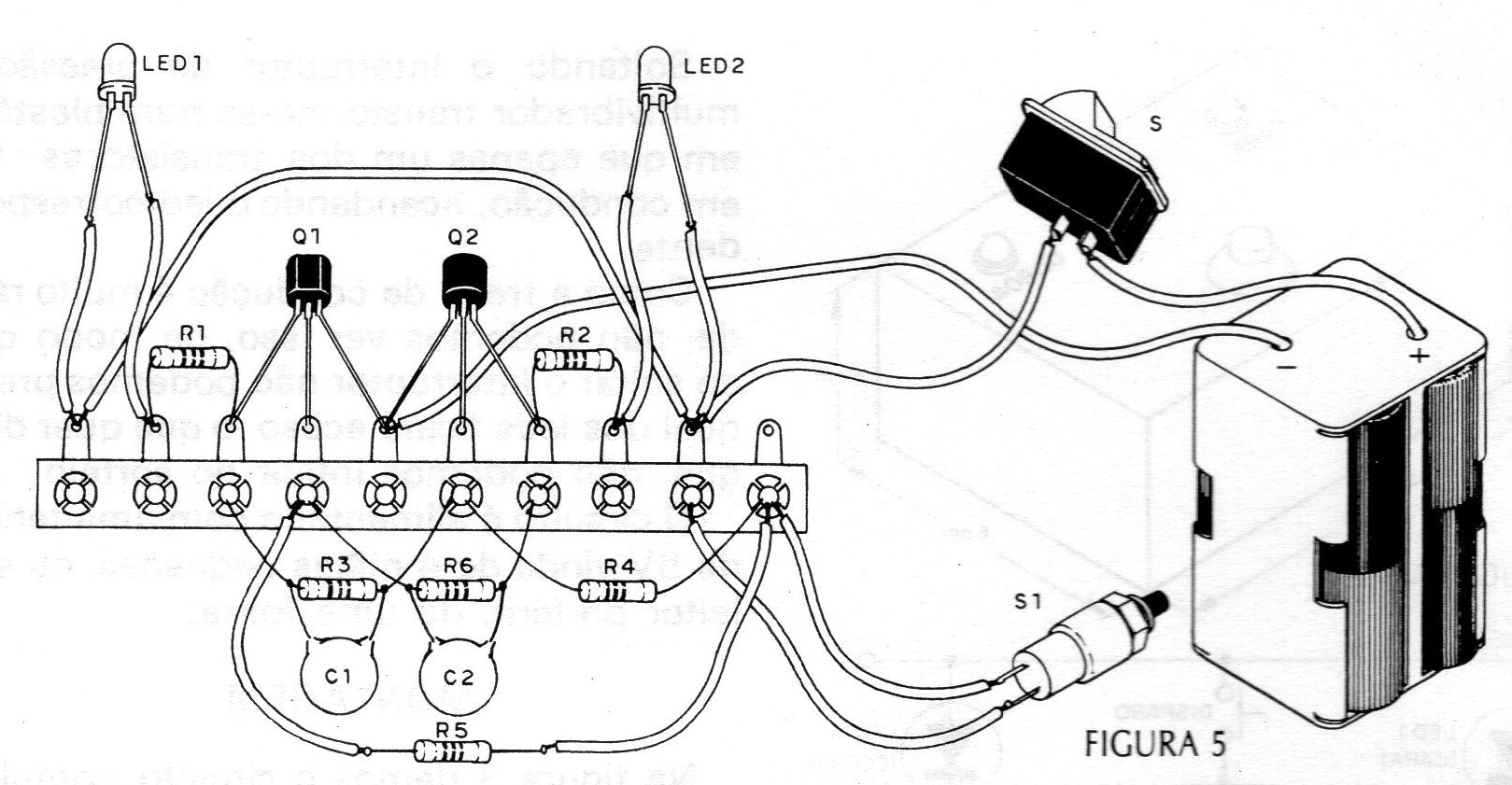

Na figura 5 temos a versão em ponte de terminais.
Os cuidados que devem ser tomados com esta montagem são os seguintes:
a) Observe a posição dos transistores tomando por referência sua parte achatada. Seja rápido na sua soldagem.
b) Observe a posição dos LEDs tomando como referência a parte achatada de seu invólucro.
c) Os valores dos resistores são dados pelos seus anéis coloridos. Na montagem em ponte, tome cuidado para que os terminais não encostem um no outro.
d) Os capacitores devem ser soldados rapidamente, pois são sensíveis ao calor.
e) Veja a polaridade do suporte das pilhas: fio vermelho (+) e preto (-).
PROVA E USO
Coloque as pilhas no suporte. Ligue o interruptor geral S. Aperte o interruptor de pressão S1. Os LEDs devem acender com brilho reduzido (na verdade, estão piscando muito rapidamente, não podendo a vista acompanhar).
Soltando o interruptor, um LED apenas deve ficar acesso, podendo ser tanto o verde (cara) como o vermelho (coroa).
LISTA DE MATERIAL
Q1, Q2 - BC548 ou equivalentes - transistores
LED1 - LED verde
LED2 - LED vermelho
R1, R2, - 270 R x 1/8 W- resistores (vermelho, violeta, marrom)
R3, R4, R5 e R6 – 22 k x 1/8 W- resistores (vermelho, vermelho, laranja)
S1 - _interruptor de pressão
S - interruptor simples
C1, C2 - 220 pF - capacitor cerâmico
B1 - Bateria de 6 V - 4 pilhas pequenas
Diversos: placa de circuito impresso ou ponte de terminais, caixa para montagem fios, solda, suporte para 4 pilhas, etc.
