Um projeto para o hobista que dá suas “pontadas” em outros setores, como a carpintaria, serralheria ou reparação de veículos. Trata-se de um controle de velocidade para furadeiras, que tornará seu serviço muito mais agradável.
Um dos problemas das furadeiras elétricas para a rede de 110 V ou 220 V, é a sua velocidade única.
Como para cada tipo de trabalho existe uma velocidade ideal de operação, podemos dizer que nem sempre a utilização desta útil ferramenta se faz de acordo com o que seria exigido para um trabalho perfeito.
O que propomos neste artigo é um controle de velocidade para furadeiras comuns de pequena porte (3/4") para a rede local, tanto de 110 V como de 220 V.
O controle atuará numa faixa que permite obter velocidades bastante reduzidas, o que pode ser muito interessante para os trabalhos mais delicados.
A montagem do aparelho é muito simples e poucos componentes são usados.
Podemos recomendar este circuito para os hobistas ainda iniciantes na eletrônica e que desejam aprender com uma realização simples, porém de grande utilidade.
COMO FUNCIONA
Este controle tem a configuração tradicional.
Trata-se de um controle por retardo de fase, com um triac do tipo TIC226.
O triac é ligado em série com a furadeira, de modo a fornecer sua alimentação.
Na comporta do triac é ligado um circuito de disparo, formado por uma lâmpada neon, dois resistores, um potenciômetro e um capacitor (marcados por NE-1, R1, R2, P1 e C1).
Conforme a resistência apresentada pelo potenciômetro, a carga do capacitor pode ser mais rápida ou mais lenta, demorando então mais ou menos para ser atingida a tensão de disparo da lâmpada neon, em torno de 80 volts.
Somente quando a tensão da lâmpada neon atinge o ponto -do disparo, é que o triac liga, conduzindo a corrente para o motor.
Deste modo, em função da alimentação de corrente alternada da rede local, podemos, pela regulagem de P1, fazer o disparo do triac no início ou no final de cada semiciclo.
Se o disparo for no início, na posição de menor resistência do potenciômetro, a condução será quase que total e a potência do motor será quase que máxima (dizemos quase, pois sempre existe um pequeno retardo).
Se o disparo for no final do semiciclo, pouca corrente é conduzida e a potência será mínima.

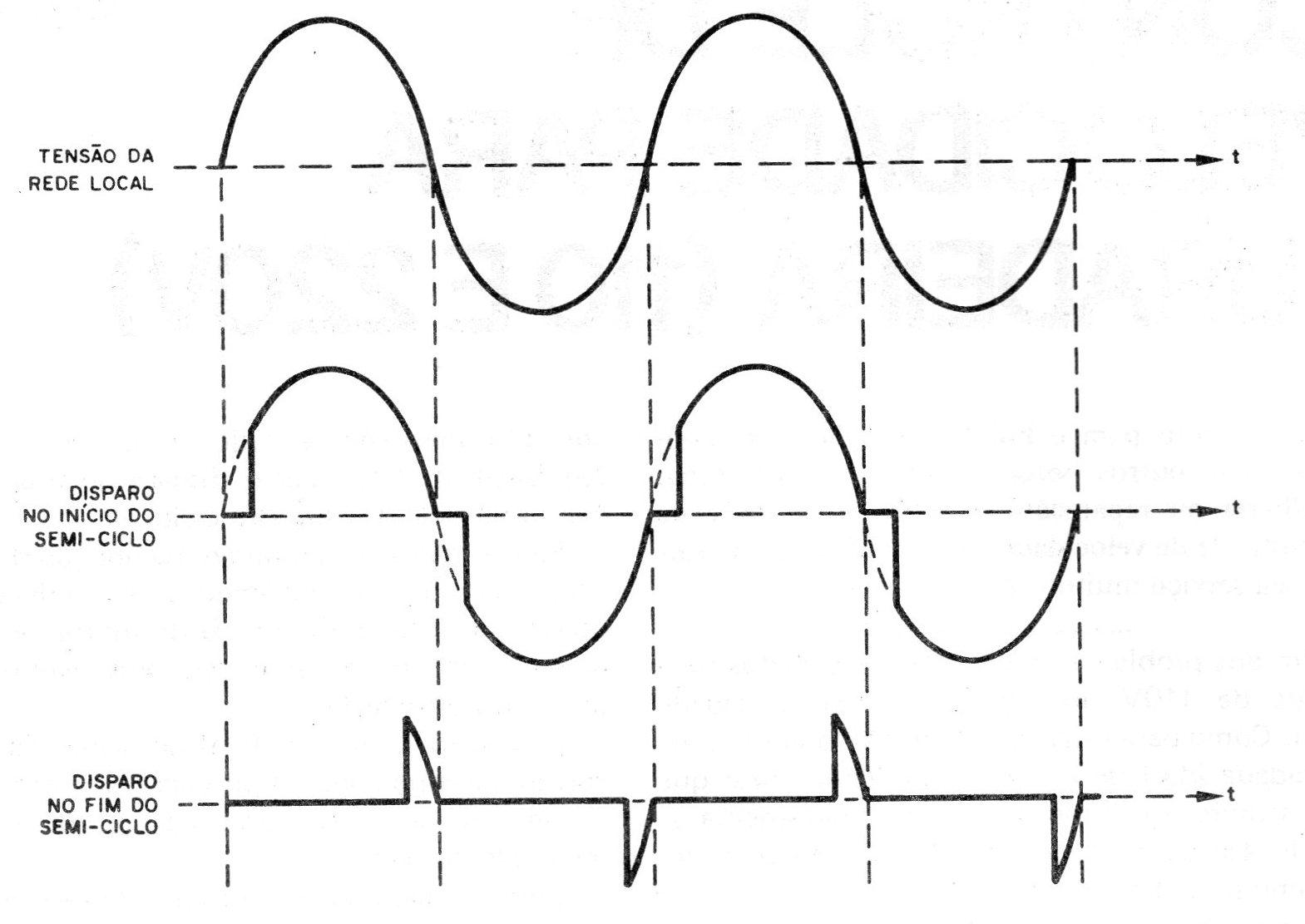

Um gráfico para demonstrar o que ocorre é mostrado na figura 1.
Entre o máximo e o mínimo de resistência do potenciômetro P1, podemos obter qualquer velocidade do motor.
Um ponto importante deste tipo de circuito é que o controle é feito por pulsos, o que significa que o motor nas velocidades menores praticamente não tem o problema da inércia.
O torque do motor é mantido mesmo nas menores velocidades. A velocidade varia muito, mas o torque se mantém.
O aparelho é montado de modo a permitir sua utilização com outros tipos de ferramentas, tais como lixadeiras, serras tico-tico e até mesmo lâmpadas comuns (não usar lâmpadas fluorescentes).
Uma chave permite a ligação direta, caso em que o controle é retirado do circuito, com a alimentação de toda a tensão disponível.
MONTAGEM

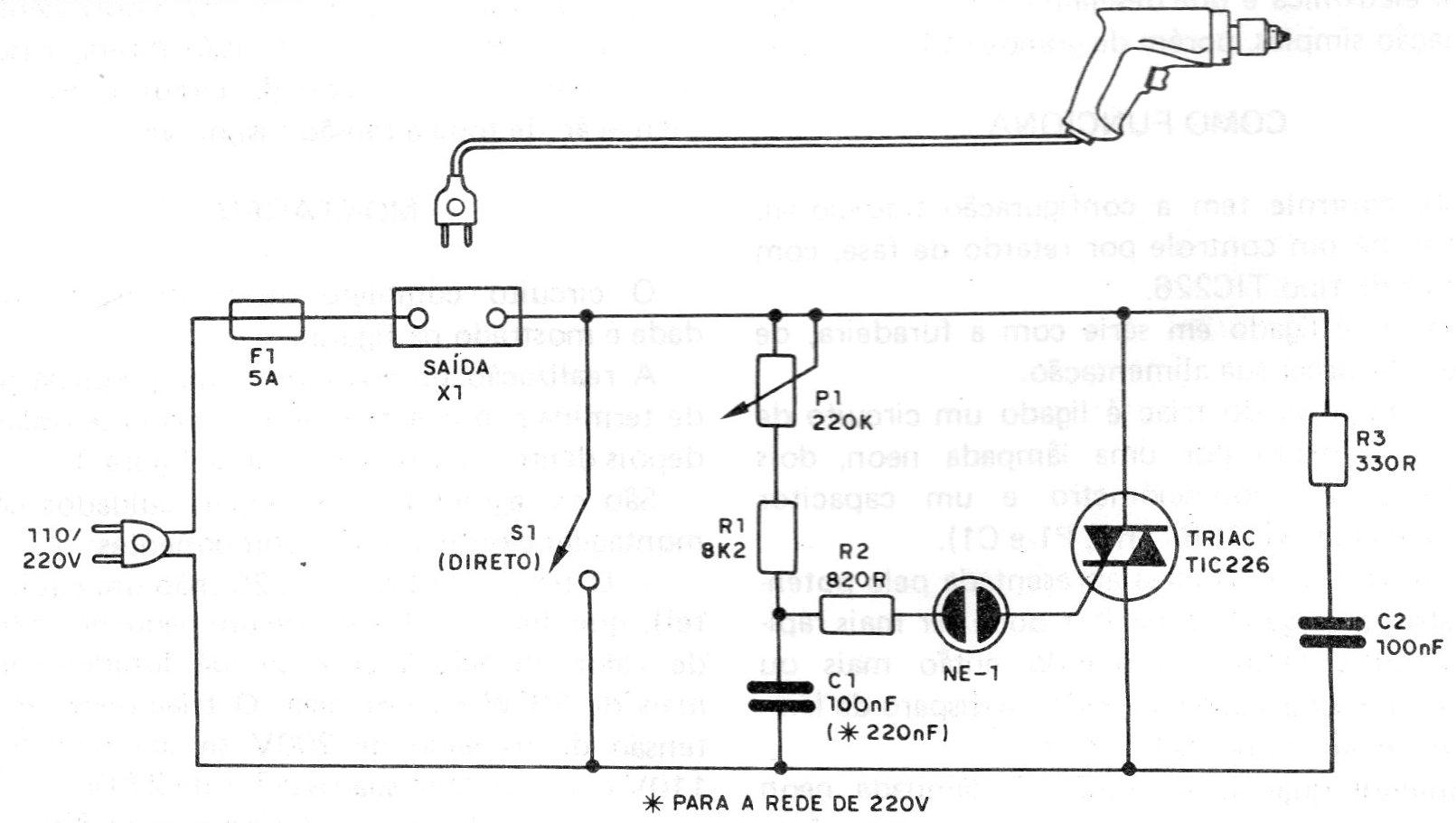

O circuito completo do controle de velocidade é mostrado na figura 2.

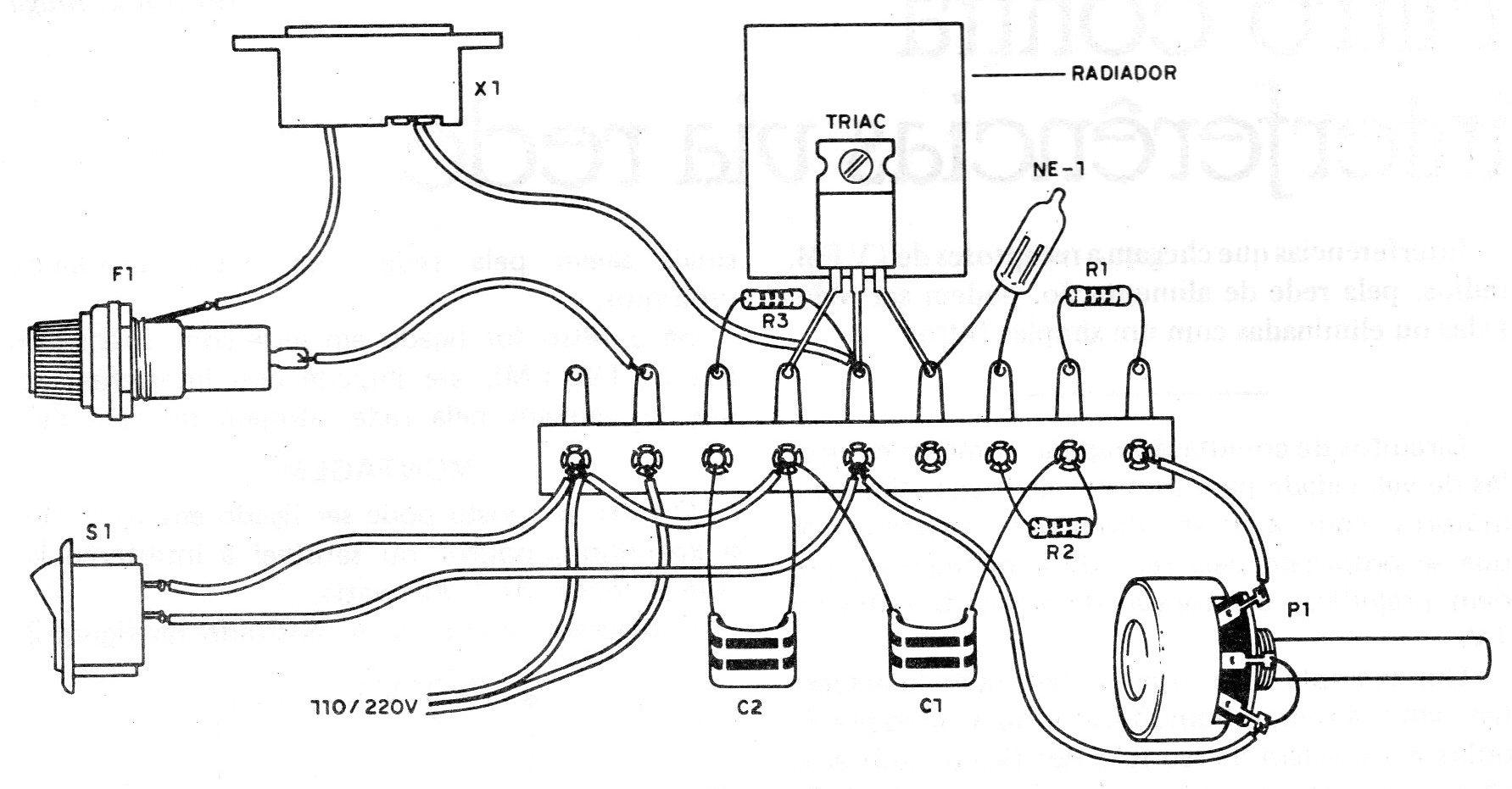

A realização do aparelho numa pequena ponte de terminais, que será fixada numa base isolante e depois dentro da caixa, é dada na figura 3.
São os seguintes os principais cuidados com a montagem e obtenção dos componentes:
O triac é do tipo TIC226 (não use equivalente!), que deve ser dotado de um pequeno radiador de calor, principalmente se sua furadeira exigir mais de 200 W de potência.
O triac deve ter uma tensão de trabalho de 200 V se sua rede for de 110 V e de 400 V se sua rede for de 220 V.
A lâmpada neon é do tipo comum NE-2H ou equivalente, com terminais paralelos, conforme podemos ver pelo desenho em ponte.
O potenciômetro é de 220 k, linear ou log.
Observe a ordem de ligação para que o controle não atue ao contrário.
Os dois capacitores devem ter alta tensão de trabalho. Sugerimos os tipos de poliéster, com pelo menos 450 V de tensão de trabalho se sua rede for de 110 V e pelo menos 600 V se sua rede for de 220 V.
Os resistores são comuns. O resistor R1 deve ser de ½ W ou 1 W, pois aquece-se ligeiramente nas altas velocidades.
O fusível F1 é de 5 A, servindo para proteger o aparelho.
O restante do material pode ser escolhido conforme a vontade de cada um. Cabo de alimentação, tomada de saída e caixa, são estes componentes.
PROVA
Para provar o aparelho você pode ligar provisoriamente uma lâmpada incandescente de 40 a 100 W na saída.
Ligue o aparelho na rede de alimentação e gire P1. A lâmpada deve aumentar gradualmente de brilho, indicando o funcionamento do controle.
Depois, é só experimentar a sua ferramenta e usar!
Obs.: todos os controles que usam triacs e SCRs podem gerar pequenas rádio-interferências em aparelhos próximos. Se este for o seu caso, veja no ART2485 (Filtro Contra Interferências) como evitar este problema.
Lista de Material
Triac - TIC226 - triac para a sua rede de alimentação
NE-1- lâmpada neon NE-2H ou equivalente
P1 – 220 k - potenciômetro
S1 - interruptor simples
C1, C2 - 100 nF x 450 V - capacitores de poliéster
R1 - 8k2 x ½ W - resistor (cinza, vermelho , vermelho)
R2 - 820 ohms x ¼ W - resistor (cinza, vermelho, marrom)
R3 - 330 ohms x ¼ W - resistor (laranja, laranja, marrom)
F1 - fusível de 5 A
X1 - tomada de alimentação
Diversos: caixa para montagem, ponte de terminais, cabo de alimentação, fios, solda, etc.
Atenção: para a rede de 220 V pode ser necessário usar para C1 um capacitor de 220 nF para se obter maior faixa de controle.
