Este artigo trata-se de um amplificador de boa potência com base do LM3886 da National Semiconductor que em 2011 foi adquirida pela Texas Instruments. O amplificador fornece até 68 W de saída, sendo do tipo linear. Para sua montagem, o leitor deve ter experiências com circuitos que operam com correntes intensas e sinais de áudio.
Neste artigo temos a descrição de uma aplicação prática para o circuito integrado LM3886 da National Semiconductor (www.national.com). Trata-se de um amplificador de áudio de alta potência e de alto desempenho com 68 W de saída, da série Overture, incluindo a função mute. O projeto é dado em duas versões, com fonte simétrica e fonte simples.

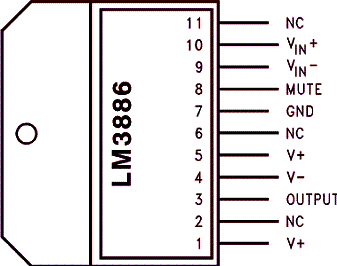

O circuito integrado LM3886 pode fornecer uma potência de 68 W rms numa carga de 4 ? e 38 W numa carga de 8 ? com apenas 0,1% de THD+N na faixa de freqüências de 20 Hz a 20 kHz. Esse componente é fornecido em invólucro TO-220 de 11 terminais, conforme mostra a figura 1.
O desempenho elevado deste circuito integrado, que utiliza a proteção SPIKe (Self Peak instantaneous Temperature Protection), faz dele uma opção melhor do que as que fazem uso de configurações tradicionais com componentes discretos ou híbridos.
O que esta proteção faz é proporcionar uma Área de Operação Segura (SOA) inerente, dinamicamente protegida. Assim, o dispositivo tem proteção na saída contra sobretensão, subtensão, sobrecargas, incluindo curtos em relação à fonte, deriva térmica e picos instantâneos de temperatura.
As características de qualidade de reprodução deste amplificador podem ser avaliadas pelas curvas da figura 2;
As principais características deste amplificador são:
* 68 W de potência contínua em 4 ? com Vcc = +/- 28 V
* 38 W de potência contínua em 8 ? com Vcc = +/- 28 V
* 60 W de potência contínua em8 ? com Vcc = +/- 36 V
* 135 W de pico instantâneo de potência
* Relação sinal ruído maior que 92 dB
* Entrada de função Mute
* Faixa de tensões de alimentação de 20 a 94 V
Dentre as aplicações sugeridas pela National Semiconductor para esse componente temos:
* Sistemas de som compactos e comuns
* Caixas amplificadas
* Amplificadores para som ambiente
* TVs estéreo

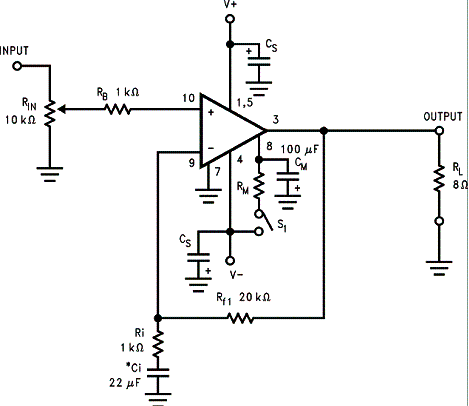

Na figura 3 temos o diagrama da versão com fonte simétrica.

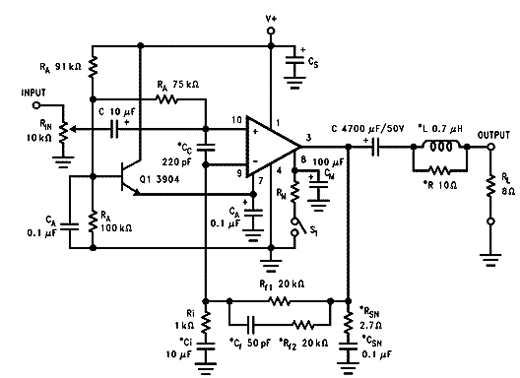

Na figura 4 temos a versão que faz uso de fonte simples.

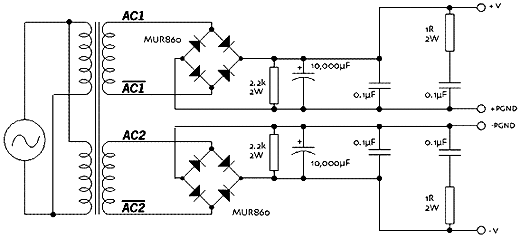

O indutor L será formado por 10 espiras de fio 18 num tubo de papelão de 0,5 cm de diâmetro. Na figura 5 temos uma sugestão de fonte simétrica. Os enrolamentos secundário do transformador são de 15 V x 4 A e os diodos para 50 V x 5 A ou mais.

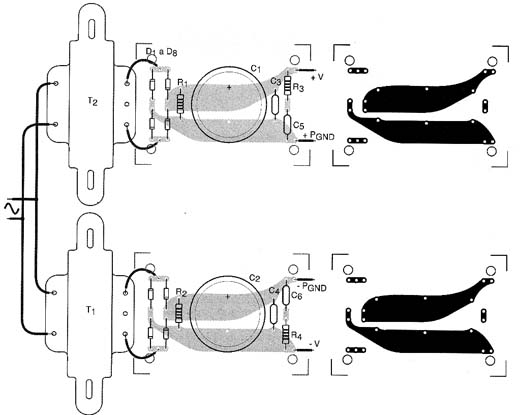

Uma placa de circuito impresso para a versão de fonte simétrica é sugerida na figura 6.
Lembramos que as trilhas de alta corrente devem ser bem largas, e que os componentes usados devem ser de excelente qualidade. As conexões da fonte à placa também devem ser feitas com fios grossos e curtos. Os cabos de entrada de áudio devem ser curtos e blindados.
Versão Fonte Simétrica
CI-1 - Lm3886 - Circuito Integrado
Rin - potenciômetro de 10 k ? - controle de volume
S1 - Chave mute - interruptor simples
RB, Ri - 1 k l? x 1/8 W - resistores - marrom, preto, vermelho
RM - 10 k ? x 1/8 W - resistor - marrom, preto, laranja
Rf1 - 20 ou 22 k ? x 1/8 W - resistor - vermelho, preto, laranja ou vermelho, vermelho, laranja
Ci - 22 µF x 25 V - capacitor eletrolítico
CS - 470 µF x 50 V - capacitores eletrolíticos
CM - 100 µF x 40 V - capacitor eletrolítico
Diversos:
Placa de circuito impresso, fonte de alimentação, fios, solda, etc.
