Sinais de televisores, receptores de FM, toca-discos ou outros aparelhos de som podem ser transmitidos (sem fio) até um fone de ouvido próximo, possibilitando assim a escuta individual. Se você vê TV até altas horas da noite, este projeto pode ser a solução para evitar vizinhos e parentes incomodados. O sinal tem um alcance de alguns metros, suficiente para ser captado em qualquer radinho comum de AM que possua tomada para fones de ouvido.
Nota: Artigo da Eletrônica Total 5 de 1988

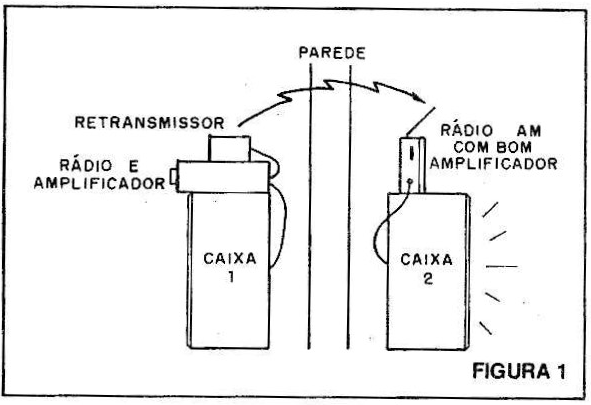

É claro que além da escuta individual de programas de TV ou FM, este circuito também pode ser usado em outras aplicações interessantes, como por exemplo numa caixa acústica sem fio, através da parede. Seu alcance é reduzido, mas o sinal atravessa perfeitamente paredes e outros obstáculos, sendo, pois, a solução ideal para o caso em que não se pode passar um fio de ligação (figura 1).
Basta então ligar à caixa remota a um receptor que tenha um bom amplificador e pronto: o sinal transmitido numa sala poderá ser reproduzido com ótimo volume na outra.
A ideia básica do projeto em sua versão fundamental é simples: ligamos na saída de fones do televisor, FM ou amplificador de seu toca-discos ou tape-deck um pequeno transmissor transistorizado de ondas médias que possa enviar o som, sem fio, até um receptor de AM que tenha saída para fones. Assim, cada pessoa pode ouvir o programa sem perturbar outras que desejam dormir.
A montagem do transmissor é extremamente simples, já que poucos componentes são usados e não existe nenhum ajuste crítico. Por outro lado, a pequena potência irradiada não causa qualquer tipo de problemas de interferências em receptores vizinhos, mas tem alcance suficiente para a finalidade proposta.
COMO FUNCIONA
O circuito tem por base um oscilador Hartley modificado que opera na faixa de ondas médias, ou seja, numa frequência livre entre 530 e 1600IcHz.
A bobina L1 em conjunto com CV determinam a frequência. Este capacitor variável permite o ajuste de funcionamento num ponto livre da faixa de ondas médias. A potência da emissão não depende só da tensão das pilhas, no caso 6 volts, mas também de R2. Não devemos aumentar de modo algum a tensão de alimentação pois o transistor pode queimar. O resistor R2 pode ser alterado experimentalmente até um valor mínimo de 2k7.
Usamos um transistor NPN de áudio de potência, se bem que ele oscile na faixa de ondas médias. Equivalentes podem ser experimentados desde que tenham uma frequência de transição (fT) de pelo menos 10MHz.
A modulação vem do aparelho de som que queremos utilizar. Um transformador (Ti) se encarrega de isolar o circuito transmissor do equipamento, para maior segurança. No transformador existe um trimpot ou potenciômetro que permite um ajuste fino do ponto de modulação, de modo que tenhamos o melhor rendimento sem distorções.

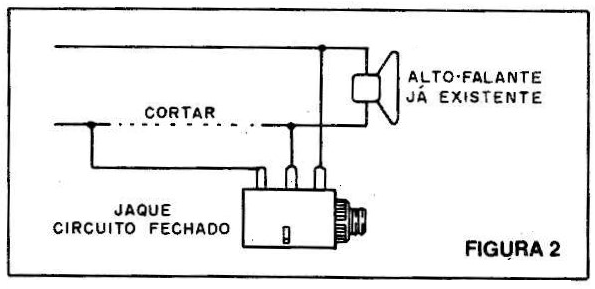

Este ponto de ajuste depende do tipo de aparelho usado como fonte de sinal, ou seja, do nível de sinal fornecido, o que pode variar bastante. Se o aparelho de som ou televisor não tiver uma saída de fone, ela deve ser instalada, conforme mostra a figura 2.
Neste caso, como se dispõe de uma potência de áudio maior, o resistor R1 deve ser acrescentado. Este resistor terá valores entre 22 ohms e 220 ohms, sendo obtido experimentalmente em função da modulação. Experimente de início o de maior valor e vá reduzindo até obter o melhor rendimento com o volume médio, e sem qualquer distorção. Uma indicação de valor em função da potência é que para cada 10 watts de potência de saída o resistor deve ter 100 ohms. Para um televisor comum ele estará entre 22 ohms e 47 ohms tipicamente.
O sinal emitido é captado por qualquer rádio de AM que tenha uma saída para fones de ouvido. O transmissor deve ser posicionado sobre o televisor ou aparelho de som, e a bobina orientada no sentido de se obter a melhor recepção na posição em que o ouvinte vai ficar. O alcance máximo será da ordem de 5 metros.

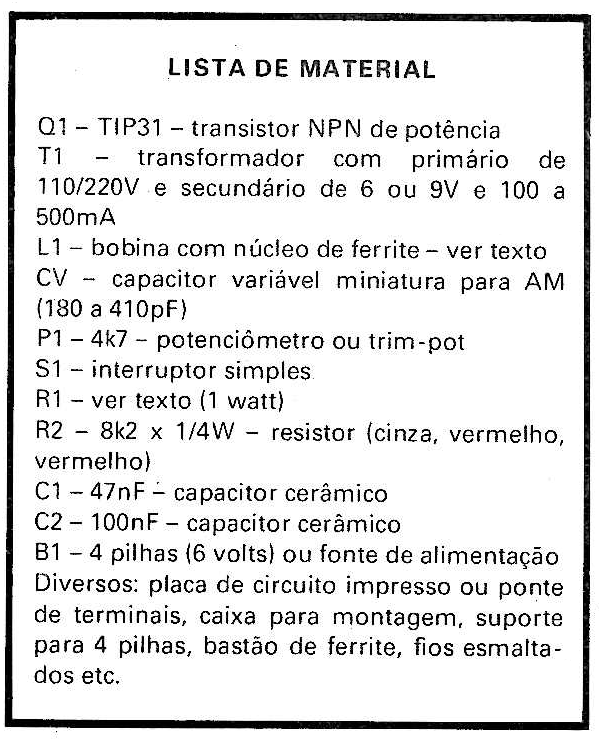

MONTAGEM

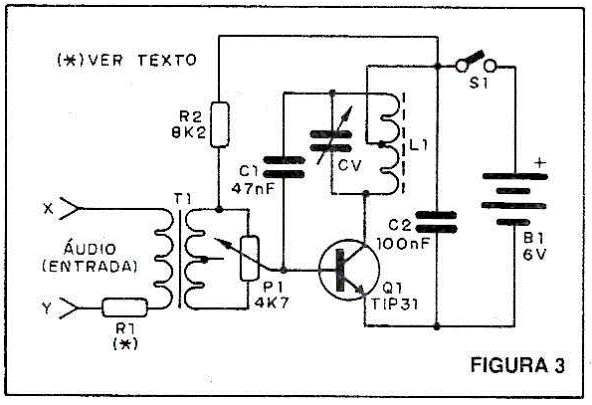

O circuito completo do retransmissor é mostrado na figura 3.

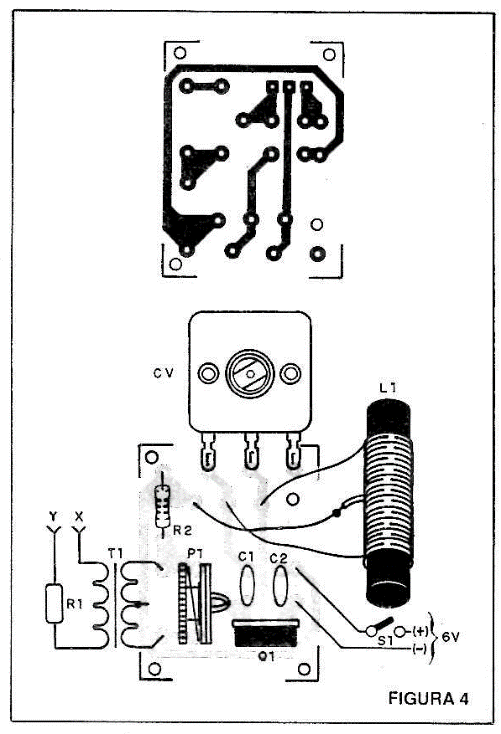

Na figura 4 damos uma sugestão para a placa de circuito impresso.
A bobina L1 consta de 80 espiras de fio esmaltado 26 a 30 AWG (28 é o ideal) enroladas num bastão de ferrite de 15 a 25cm de comprimento e de 0,8 a 1 cm de diâmetro. A tomada é feita na 40ª espira. A variável CV é do tipo empregado em rádios de ondas médias de 200pF de capacidade máxima ou mais. Esta variável pode ser aproveitada de rádios fora de uso. Conforme seu tipo, se não for conseguida a frequência ideal de transmissão deve ser feita a ligação adicional em linhas pontilhadas do desenho da montagem em ponte.
O transformador é do tipo de alimentação, com primário de 110V ou 220V e secundário de 6, 9 ou 12V, com correntes entre 100 e 500mA. Este componente não é crítico, já que precisamos apenas de um transformador que tenha um enrolamento de baixa e outro de alta impedância, o que significa que as especificações originais de tensão e corrente não têm propriamente finalidade neste projeto, servindo apenas para a escolha do componente.
Para a conexão do aparelho de som ou TV existem diversas opções. Se já existir um jaque de saída para fone, basta usar um plugue do mesmo tipo.

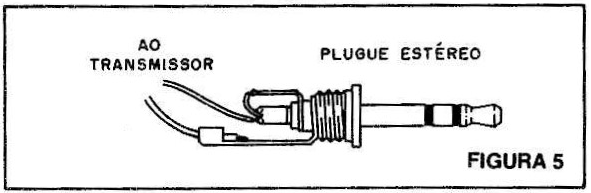

Se o jaque for estereofônico, temos de fazer uma adaptação, conforme mostra a figura 5, já que este transmissor é monofônico. A montagem deve ser feita em caixa plástica. Não deve ser usada caixa metálica, pois ela blindaria os sinais da bobina que deve ficar no seu interior.
AJUSTE E USO
Ligue o plugue na saída de som de qualquer aparelho, como por exemplo um rádio FM, um gravador ou walkman. Coloque no ouvido o fone de seu rádio AM, sintonizado num ponto livre da faixa, ou seja, numa frequência em que não existam estações operando. A frequência em torno de 1000kHz é a ideal.
Tanto a fonte de sinal (gravador, walkman etc.) como o rádio AM devem estar ligados a médio volume. Ligue S1 e ajuste inicialmente CV até que o sinal do transmissor seja captado com a maior intensidade. Depois ajuste P1 para que o som saia limpo, sem distorções.
Afaste o rádio AM do transmissor até uma distância de uns 2 metros e refaça o ajuste para uma recepção limpa. Se o sinal sumir ao se afastar mais de 1 metro, é sinal que a sintonia está em frequência harmônica (múltipla). Sintonize novamente, procurando o sinal mais forte. Depois, é só posicionar o transmissor sobre o televisor ou aparelho de som e usar o rádio na poltrona ou cama a uma distância máxima de 5 metros.
Para economia de pilhas pode ser usada uma fonte de alimentação de 6V com 200mA ou mais, mas ela deve ter excelente filtragem para não haver roncos na transmissão.
Obs.: Alguns televisores irradiam fortes sinais de interferência que afetam a recepção próxima, principalmente da faixa de ondas médias. Para estes casos, será interessante fazer outro arranjo para o aparelho retransmissor: puxe um fio longo da saída de fone ou som ao transmissor (até 5 metros), instalando-o atrás de um armário ou então sob um sofá ou cama. Com este procedimento, eventuais roncos e interferências na transmissão são eliminados.
