O circuito que apresentamos consiste num gerador de rampa de precisão, sugerido pela Analog Devices em um documento técnico. (2005)
O circuito apresentado gera um sinal estável numa faixa de frequências entre 10 Hz e 1 kHz, dependendo dos valores dos componentes usados.

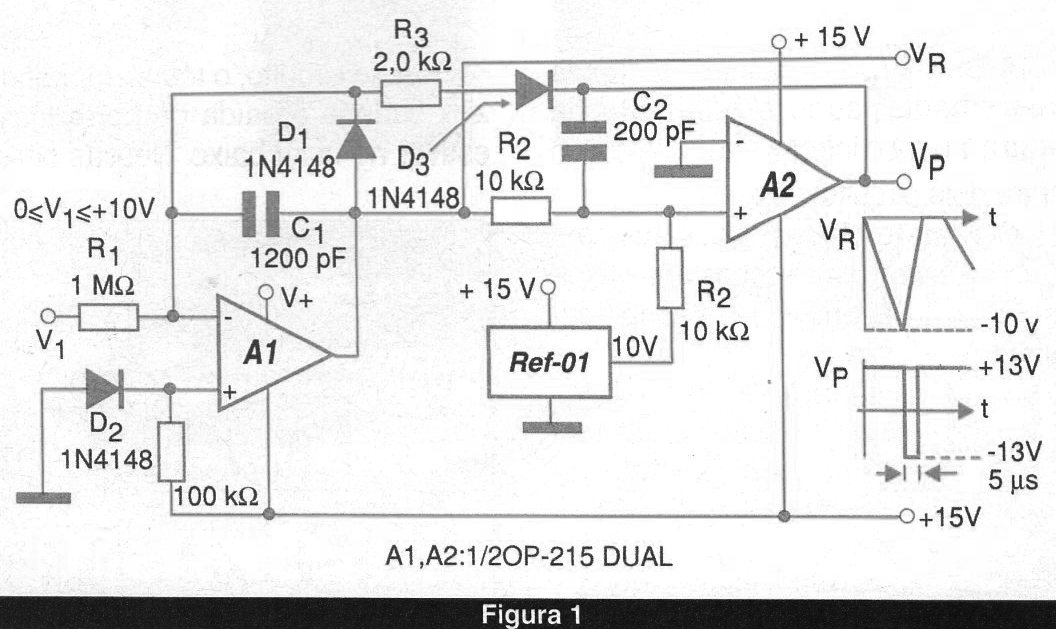

A Analog Devices sugere os seguintes valores para o circuito da figura 1.
R1 – 1 M ohms
C1 – 1,2 nF
R2 – 10 k ohms
R3 – 2,0 k ohms
C2 – 200 pF
Com esses componentes e usando o amplificador operacional OP-215 (Duplo Operacional) obtém-se um, tempo de reset de aproximadamente 5 microssegundos.
O tempo máximo de intervalo de tampa, assumindo uma tensão máxima de entrada de 11,4 V e uma queda de 0,6 V no diodo, é dado por 1200 pF x 10 V/12 uA = 1 milissegundo
Isso corresponde a uma taxa de repetição de 1 kHz. A amplitude da rampa vai de 0 a 10 V com um comportamento estável e preciso na faixa de 10 Hz a 1 kHz.
A saída de A2 é um pulso de 5 us com aproximadamente +/- 13 V de amplitude.
A referência de tensão REF-01 fornece uma saída precisa e estável de +10 V e, além disso o circuito possui uma compensação de temperatura dada por D1 e D2.
