Muitos leitores que possuem transformadores com tensões diferentes de 6 ou 12V de secundário nos perguntam como “alterar” tais componentes para poderem ser usados em fontes de 6, 12 ou mesmo outras tensões em volts. Tudo isso é simples, se fizermos uso de reguladores, conforme explicaremos a seguir.
Para termos uma fonte de 12 V ou de 6V, não precisamos necessariamente de um transformador com secundário desta tensão. Na verdade é até melhor que a tensão de secundário seja maior para que a etapa reguladora que segue a retificadora funcione melhor, dentro de certos limites, é claro!
Se tivermos um transformador que dê 6 V de tensão de secundário, este valor é RMS .(valor eficaz), o que significa que na verdade temos um valor de pico que chega a 6 x 1,41 = 8,46V. (figura 1)
Assim, se retificarmos esta tensão, o capacitor de filtro, quando carregado, terá entre suas armaduras praticamente o valor de pico.
A ligação de uma carga num circuito deste tipo não será alimentada com 6 V.
Também não será de 8,46 V a tensão aplicada, mas sim um valor intermediário que dependerá de sua corrente e do próprio valor do capacitor usado.

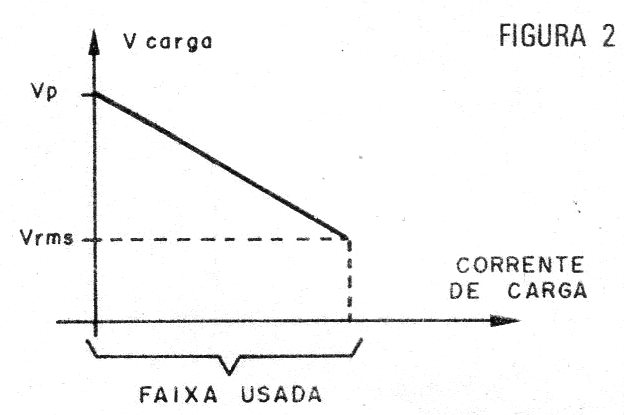

Quanto maior for o capacitor, mais próximo do valor de pico será a tensão na carga, e quanto maior o Consumo, mais próximo dos 6 V estará a tensão na carga. (fig. 2)
É claro que nem todos os aparelhos eletrônicos admitem uma faixa de variação de tensão de alimentação tão ampla como esta.
É por este motivo que, normalmente, intercalamos entre a saída de tensão contínua (após a retificação e filtragem) uma etapa reguladora. Ela tem por finalidade garantir uma tensão fixa na carga independente da corrente exigida.

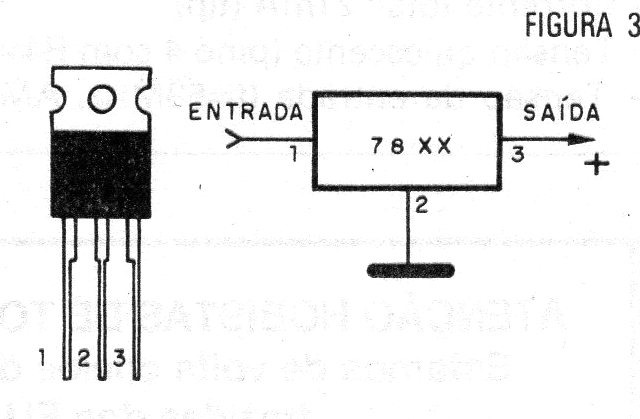

Uma das séries mais populares de circuitos integrados reguladores é a 78XX que tem nos “XX” o valor da tensâo de saída. Assim, o 7805 fornece 5 V de saída; o 7806 fornece 6 V e o 7812 fornece 12V. A corrente máxima para estes integrados é de 1A. (figura 3)
Para usarmos esses integrados o importante é que a tensão máxima que seja aplicada a sua entrada não supere os limites estabelecidos pelo fabricante.
Também é importante garantir que a tensão de entrada do regulador seja maior que o mínimo exigido pelo integrado para um bom funcionamento.
Levando em conta os integrados de 5, 6 e 12 V temos as seguintes especificações dadas pela Texas Instruments:
Veja então que, para uma fonte de 12 V é conveniente que o transformador usado não seja simplesmente de 12 \/.
Se usarmos um de 15 V, estaremos com uma tensão RMS acima do mínimo exigido que é de 14,5 V, e com uma tensão de pico de 16,92 V que é bem menos que o máximo permitido.
Podemos até usar um transformador de 18 V que estará com um valor RMS acima do mínimo, e com um valor de pico de 25,38 que ainda está abaixo do máximo permitido.
Este transformador pode perfeitamente ser usado na, nossa fonte de 12 V.
O mesmo é válido para outras tensões, com uma aplicação simples e segura.
O capacitor de filtro recomendado para os diversos casos garantindo uma boa filtragem é:
a) Valor:
1 000 uF para 12 V
1 500 uF para 6 V
1 500 uF para 5 V
b) Tensão de trabalho: duas vezes a tensão RMS do secundário do transformador.
