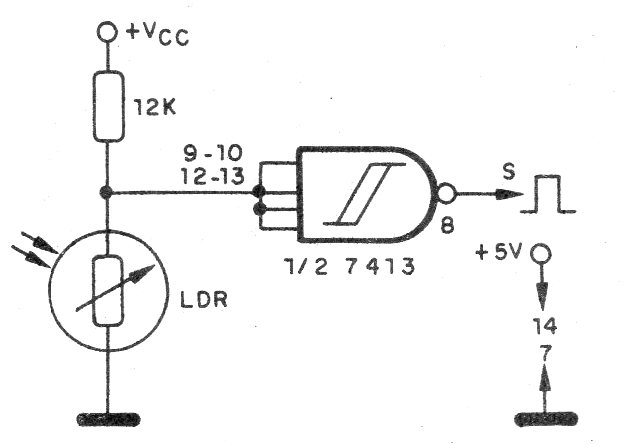

O circuito apresentado pode comandar um dispositivo TTL a partir de um sinal luminoso que incide num LDR, produzindo na saída um pulso retangular. Essa configuração pode servir de base para projetos de alarmes, contadores ópticos, dispositivos de controle etc.
A base do circuito é metade de um 7413, um Dual Schmitt Trigger, que dispara pela transição negativa na sua entrada, pois se trata de um inversor.
Veja que a duração do pulso de saída do circuito, perfeitamente retangular, não depende da duração do pulso luminoso, ou seja, ele não precisa ser retangular de duração igual à desejada para que o sinal de saída assim o seja.
O pulso deve ter apenas intensidade suficiente para levar a entrada do Schmitt Trigger ao nível necessário para o dispara
O LDR utilizado nesta aplicação deve ter uma resistência de aproximadamente 10 M ohms no escuro, e pelo menos 150 ohms na presença do pulso.
A tensão de alimentação do integrado é de 5V, já que se trata de circuito TTL, mas para o VCC (alimentação do LDR) podem ser usadas tensões maiores, em função da intensidade dos pulsos luminosos de comando e das características do LDR.
Lembramos apenas que, na entrada do integrado, na ausência de luz, a tensão não deve superar os 5 V.
O resistor também pode ter seu valor alterado em função das características do LDR. Um trimpot de 100 k em série com um resistor de 4k7 ou 10 k pode ser a solução para um circuito dotado de ajuste de sensibilidade.
Uma aplicação importante para este circuito é em conjunto com acopladores ópticos. Lembramos que no caso de fototransistores, o resistor de 12 k deve ser aumentado para valores na faixa entre 100 k e 1 M, obtidos experimentalmente em função da sensibilidade do componente e intensidade da luz.
