Manter acesa por um tempo fixo uma lâmpada incandescente depois que S1 é pressionado. Não use com outro tipo de lâmpada.
O circuito pode operar tanto na rede de 110 V como 220 V com lâmpadas de até 100 W.
O circuito é de meia onda, ou seja, a lâmpada acende com metade do brilho normal.

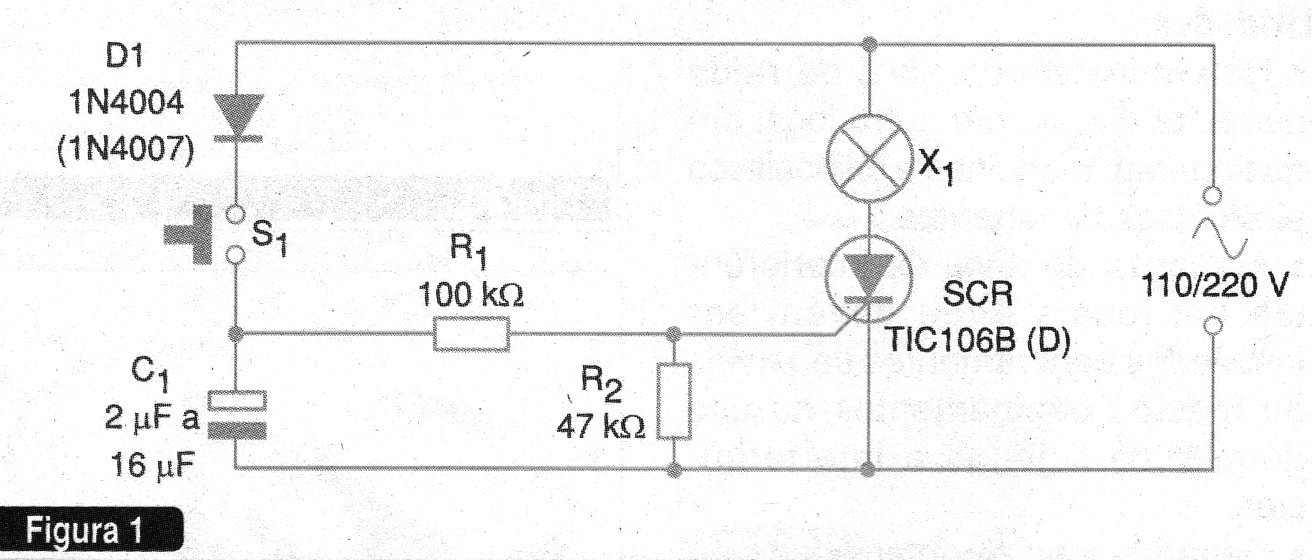

Na figura 1 temos o circuito completo da luz de tempo. O intervalo máximo é da ordem de alguns minutos e depende de C1.
Utilidades:
• Acendimento de luzes de corredor e saguões de elevador
• Acionamento temporizado de cargas diversas como ventiladores e elementos de aquecimento.
• Temporização de automatismos industriais em que não se necessita de grande precisão.
Detalhes Construtivos:

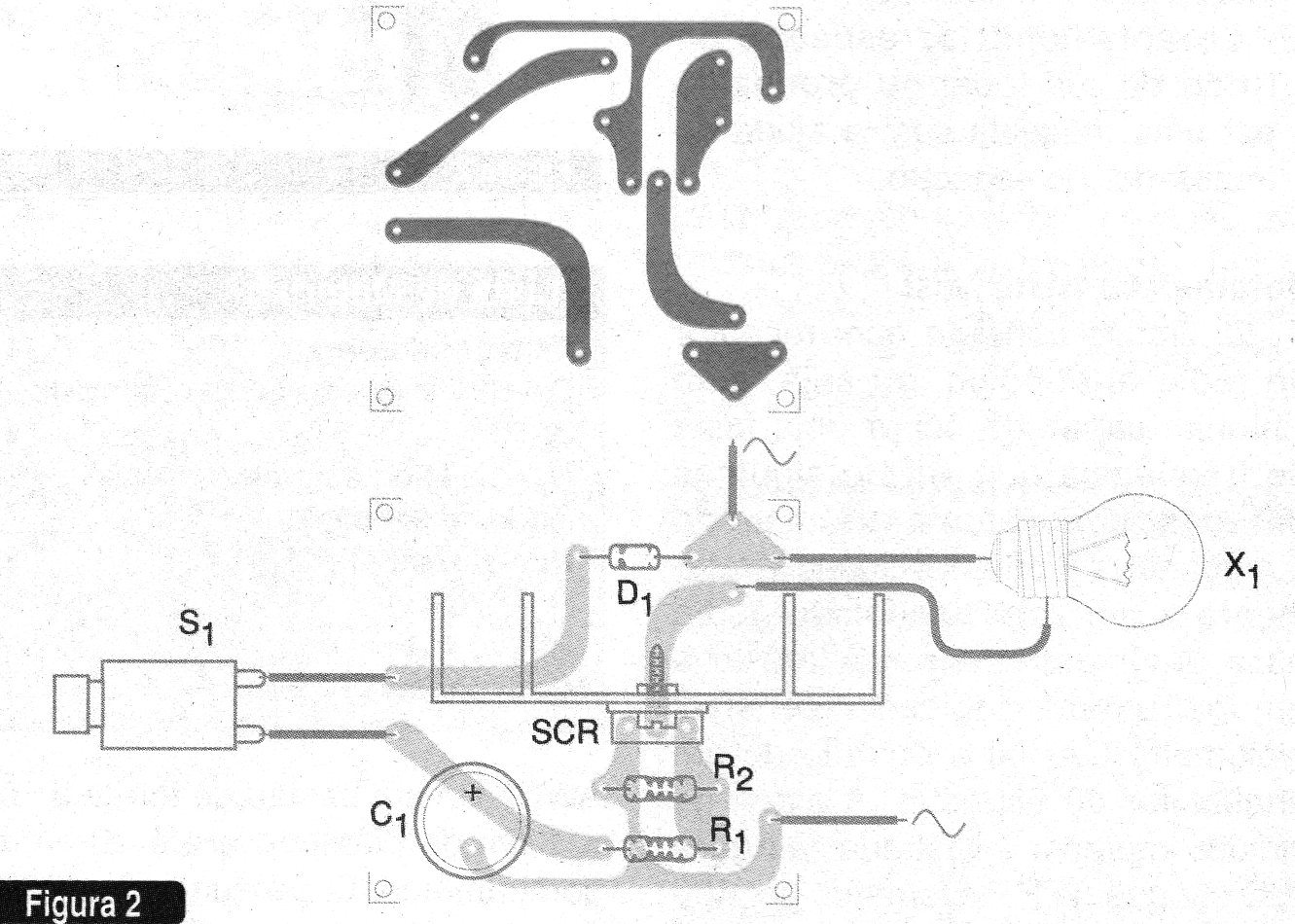

A placa de circuito impresso para a montagem da luz de tempo é mostrada na figura 2.
O capacitor C1 é um eletrolítico de alta tensão, para 200 V se a rede for de 110 V e 400 V se a rede for de 220 V.
O SCR deve ser montado num radiador de calor. Os valores entre parênteses são para a rede de 220 V.
A carga deve ser obrigatoriamente resistiva e o controle é de meia onda.
Semicondutores:
SCR - TIC106B ou D - SCR para 110 V ou 220 V, conforme a rede local
D1 - 1N4004 (110 V) ou 1N4007 (220 V) - diodo de silício
Resistores: (1/8 W, 5%)
R1 - 100 k ohms
R2 - 47 k ohms
Capacitor:
C1 - 2 uF a 16 uF x 200 ou 400 V - eletrolítico de alta tensão - ver texto
Diversos:
X1 - Lâmpada incandescente de até 100 W
Placa de circuito impresso, radiador de calor para o SCR, fios, solda, etc.
