Nossa última proposta é um avaliador rápido de sistemas de aterramento elétrico que dispensa hastes de referência.

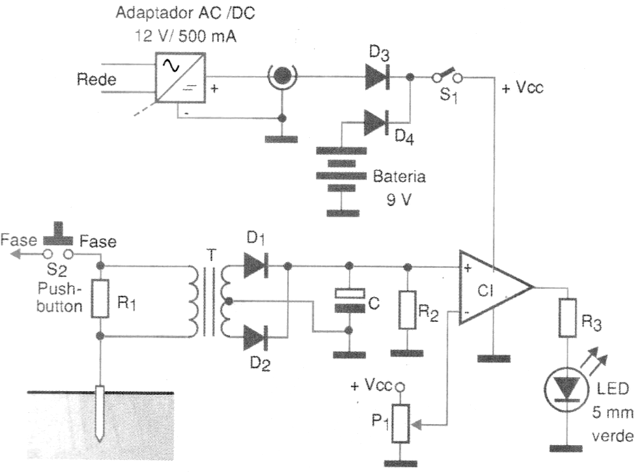

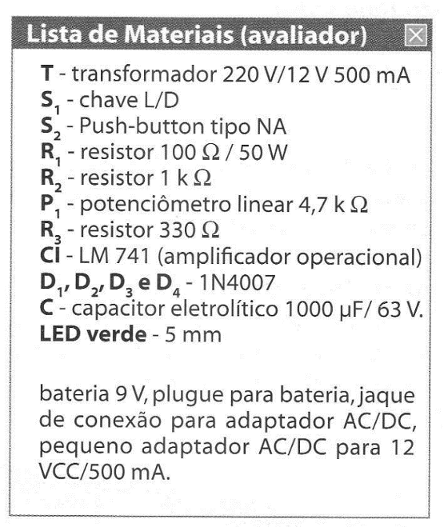

O circuito da figura 11 baseia-se na queda de tensão no resistor R1, que é função do estado do terra em relação a sua capacidade de absorção da corrente.
Um pequeno conversor AC/DC transforma essa queda de tensão em um valor dc de referência para um amplificador operacional comparador. Caso o terra esteja em bom estado (Zt ≤5 ohms) o LED acenderá.
O sistema funciona com bateria interna, o que permite maior flexibilidade no uso, ou fonte AC/DC. D3 e D4 isolam uma fonte da outra.
O teste é simples, basta ligarmos o dispositivo na fase e no terra. Este deve estar isolado do neutro. Caso estejam juntos, desconecte-o. Para não aquecer demais o resistor R1, um push-button tipo NA deve ser pressionado rapidamente no teste. Para aferir o aparelho, deve-se ajustar P1, através da comparação com um terra comprovadamente bom. O sistema opera entre 110 V e 380 V.
