Vox Temporizado (ART2675)

Detalhes: Escrito por: Newton C. Braga

Um circuito de vox consiste num recurso interessante para os que desejarem uma monitoria automática do que se passa num local sob vigilância. O Vox é um interruptor automático que liga o gravador tão logo o microfone capte um som acima de determinado nível. Assim, o gravador só será ligado quando as pessoas que estiverem numa sala iniciarem a conversa.

Obs. Este projeto foi incluído num dos meus livros sobre espionagem eletrônica. O livro teve a edição original na década de 80, assim, é indicado um gravador de fita antigo, mas equivalentes modernos digitais podem ser usados.

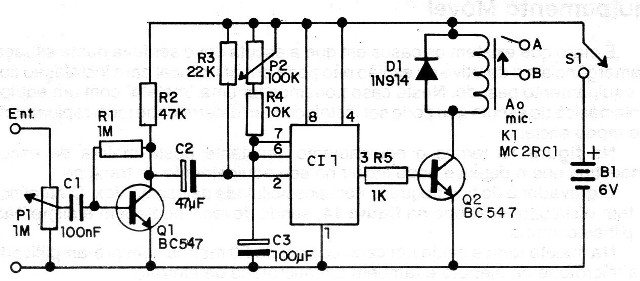

Na figura 1 temos um exemplo de circuito de Vox temporizado.

Figura 1 – Vox temporizado

Quando um sinal chega via cabo do microfone, ele é suficiente para disparar o monoestável 555 por um tempo que depende do ajuste de P1. Este ajuste é tal que o gravador não para entre os intervalos curtos entre as palavras ou frases das pessoas que falam.

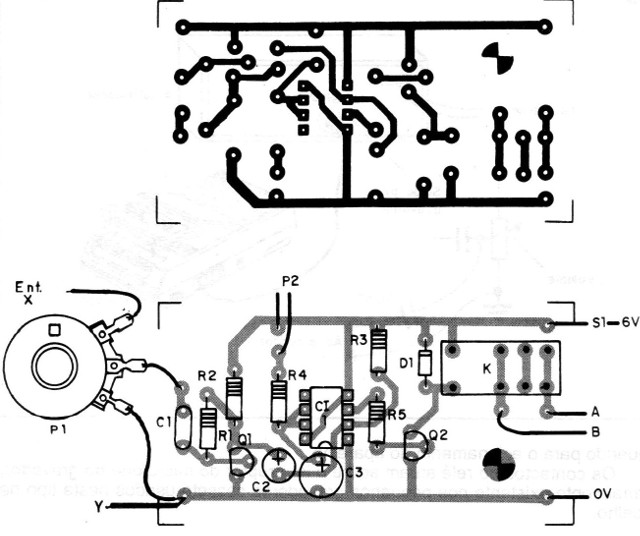

Na figura 2 temos uma sugestão de placa de circuito impresso para este projeto.

Figura 2 – Placa para o vox

P2 ajusta a sensibilidade ao disparo, em função do nível de som mínimo requerido para o acionamento do aparelho.

Os contatos do relé atuam sobre o interruptor do microfone do gravador, normalmente existente nos pequenos gravadores cassete usados neste tipo de trabalho.

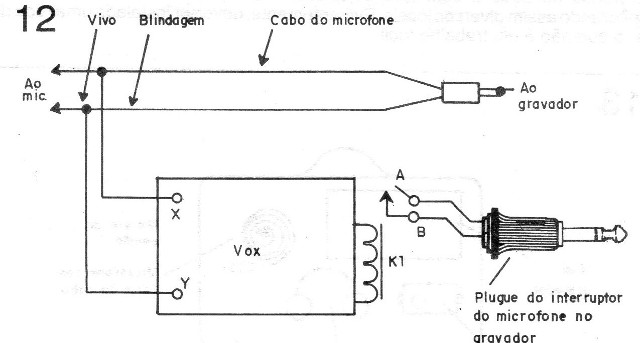

Na figura 3 temos o modo de se usar o aparelho.
