Esta é uma montagem para motoristas distraídos que dão o sinal de seta (à esquerda ou direita), mas depois esquecem de desligá-lo quando o retorno automático não ocorre. Com este aparelho o sinal de seta será sonorizado, evitando assim que você o esqueça ligado. Simples de montar pode ser colocado no painel do próprio veículo.

Obs. Este artigo é de 1990.

Montagens eletrônicas Simples para o carro são sempre atraentes para um público especial que gosta de equipamentos e recursos inéditos nos veículos. Sabemos que muitos leitores gostam de encher os painéis de seus carros com instrumentos e outros recursos que tenham alguma utilidade.

A montagem que descrevemos certamente será interessante, pois além de tudo será de grande utilidade.

O que temos é um indicador ou alerta de direção sonoro para o carro.

Com este aparelho, além de piscar a lâmpada junto ao painel ao se acionar a seta, teremos um sinal sonoro agradável, um bip-bip que evitará que você deixe ligado este dispositivo.



COMO FUNCIONA

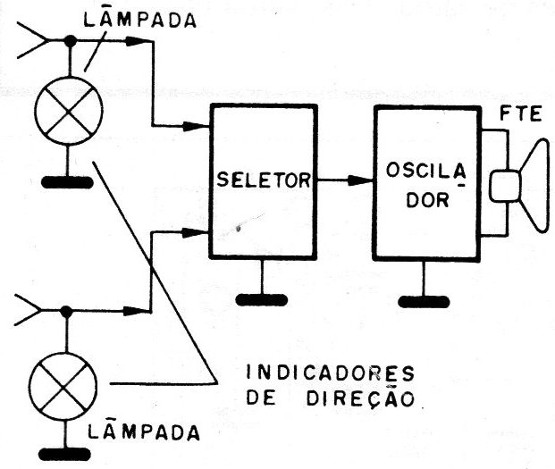

Na figura 1 temos os dois blocos que representam este aparelho.



   Figura 1 – Representação em blocos
Figura 1 – Representação em blocos



O bloco de entrada tem por finalidade selecionar o sinal das setas permitindo com isso obter sons diferentes conforme estas sejam a da esquerda ou a da direita.

O segundo bloco consiste num oscilador de áudio com dois transistores que alimenta um pequeno alto-falante.

O resistor, em série com este circuito, permite ajustar a sua potência sonora e, portanto, o volume do sinal de acordo com o gosto de cada um.

Na base do primeiro transistor deste oscilador são ligados dois resistores diferentes que, a partir do sinal das setas, geram sinais de áudio de freqüências diferentes.

Para um ajuste diferente, estes resistores podem ser trocados por trimpots de 220 ou 470 k ohms em série com resistores de 47 k ohms.

O capacitor no oscilador determina a sua freqüência básica e pode ficar entre 47 nF e 100 nF.

Capacitores de vaIores mais altos geram sons mais graves.



MONTAGEM

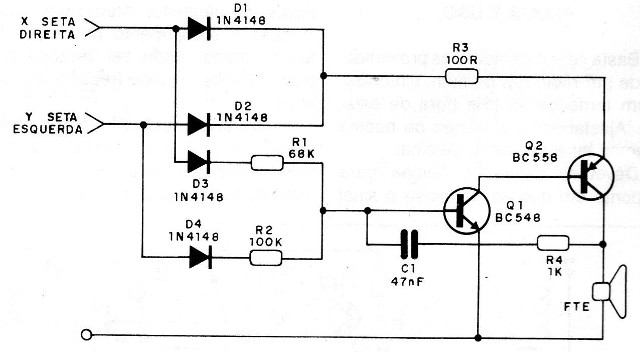

Na figura 2 temos o diagrama completo deste aparelh.



Figura 2 – Diagrama do aparelho
Figura 2 – Diagrama do aparelho

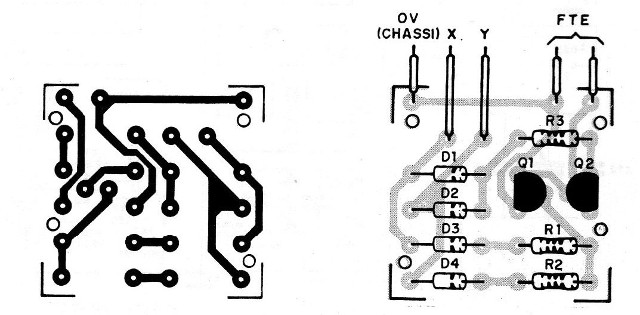

Na figura 3 temos a montagem em uma placa de circuito impresso.



Figura 3 – Placa para a montagem
Figura 3 – Placa para a montagem





A placa deve ser instalada numa pequena caixa plástica que será fixada em algum ponto sob o painel.

Pode ser usado um fio mais longo que permita a colocação do alto-falante sob o painel e a caixa no capô ou porta malas.

Para a montagem e obtenção dos componentes as principais recomendações que temos são as seguintes:



a) Os transistores são de uso geral.

Para o NPN podemos usar o BC237, BC238, BC547 ou BC548. Para o PNP pode ser usado o BC557 ou BC558.

A posição de montagem deste componente deve ser observada.



b) Os diodos são de uso geral 1N4148 ou 1N914.

A polaridade destes componentes deve ser observada.



c) Os resistores são todos de ¼ ou 1/8 W com os valores dados na lista de material.



d) O único capacitor é de 47 F (473) cerâmico ou de poliéster.

Eventualmente, em função do timbre desejado, pode-se fazer alterações de valores para mais ou para menos.

e) Para o interruptor podemos usar um interruptor para ligar e desligar o aparelho, e ele será instalado na própria caixa que aloja o circuito.



f) A alimentação do alerta é tirada do próprio carro, mas deve ser observada a polaridade dos dois fios.

O fio preto pode ser ligado em qualquer ponto do chassi.

Já os dois fios positivos vão para as lâmpadas de seta, na própria saída da alavanca que as controla.



g) O alto-falante pode ser 8 ohms x 5 cm, mas podem ser usados tipos maiores.

Terminando a montagem é só experimentar antes de fazer a instalação definitiva.





PROVA E INSTALAÇÃO

Para provar o aparelho é só ligar uma bateria de 6 V entre o fio (-) e. qualquer das duas entradas de seta.

O aparelho deve emitir som em nível um pouco menor do que depois de instalado, quando operará com 12 V.

Comprovado o funcionamento, é só fazer a instalação definitiva e usá-lo normalmente.

A colocação do interruptor geral é recomendada para os momentos em que não se desejar seu funcionamento conjunto com a seta.



Q1 - BC548 ou equivalente - transistor NPN

Q2 - BC558 ou equivalente - transistor PNP

D1, D2, D3 D4 - 1N4148 ou equivalente - diodos

FTE - alto-falante de 8 ohms x 5 cm

R1 – 68 k ohms -transistor (azul, cinza, laranja)

R2 – 100 k ohms - resistor (marrom, preto, amarelo)

R3 – 100 ohms - resistor (marrom, preto, marrom)

C1 – 47 nF (473) - capacitor cerâmico ou de poliéster

Diversos: caixa para montagem, fios, solda, ponte de terminais ou placa de circuito impresso, etc.
