Em oficinas barulhentas, casas muito grandes pode ocorrer do telefone tocar e ninguém ouvir ou pelo barulho ambiente ou por estar muito longe. Uma campainha ou outro sistema de chamada que toque junto com o telefone e de modo automático é a solução ideal para este problema. O que apresentamos é justamente isso: um sistema que aciona ao mesmo tempo que ocorre a chamada uma cigarra, sirene ou campainha de grande potência.
Como obter um som potente para um telefone? A solução apresentada vem da eletrônica: um sistema de repetição de uma chamada que aciona um relé e com ele uma cigarra, sirene ou campainha potente.
Assim, nem mesmo em lugares barulhentos ou casas muito grandes, as pessoas vão deixar de ouvir a chamada quando ela ocorrer.
O aparelho é relativamente simples de montar e não usa componentes especiais.
A cigarra ou campainha usada pode ser alimentada pela rede local de 110 ou 220 V o que garante uma excelente potência sonora.
Como o circuito é ligado à rede telefônica observamos que em alguns casos existem restrições quanto ao seu uso.
O leitor deve consultar a empresa telefônica local antes de fazer sua montagem.
COMO FUNCIONA
A ideia básica é muito simples: temos uma etapa amplificadora transistorizada que a partir do tom de chamada de baixa freqüência aciona um relé que, por sua vez, aciona a carga que é a campainha, sirene ou cigarra.
Os transistores estão na configuração Darlington e como o relé é sensível precisamos de uma corrente muito pequena para o acionamento do circuito.
Esta corrente é obtida pela aplicação direta na base do transistor do sinal, através do resistor R4 e de C3.
R3 e P1 polarizam a base do primeiro transistor de modo a deixar o circuito no limiar do acionamento do relé.
Este é o único ajuste que precisamos fazer neste circuito.
A alimentação para o sistema vem de urna fonte estabilizada em que temos um transformador redutor e dois diodos na retificação.
O capacitor C1 faz a filtragem e Cl-i, um integrado 7806, garante a presença na etapa de disparo de uma tensão de 6 volts.
Um LED serve de monitoria de funcionamento do aparelho, o que é importante para que o usuário não o esqueça ligado à noite, quando não se necessita de uma chamada barulhenta.
Existem dois fusíveis de proteção: um deles para a cigarra e outro para o próprio circuito eletrônico.
A alimentação poderá ser feita tanto a partir da rede de 110 V como de 220 V.
MONTAGEM

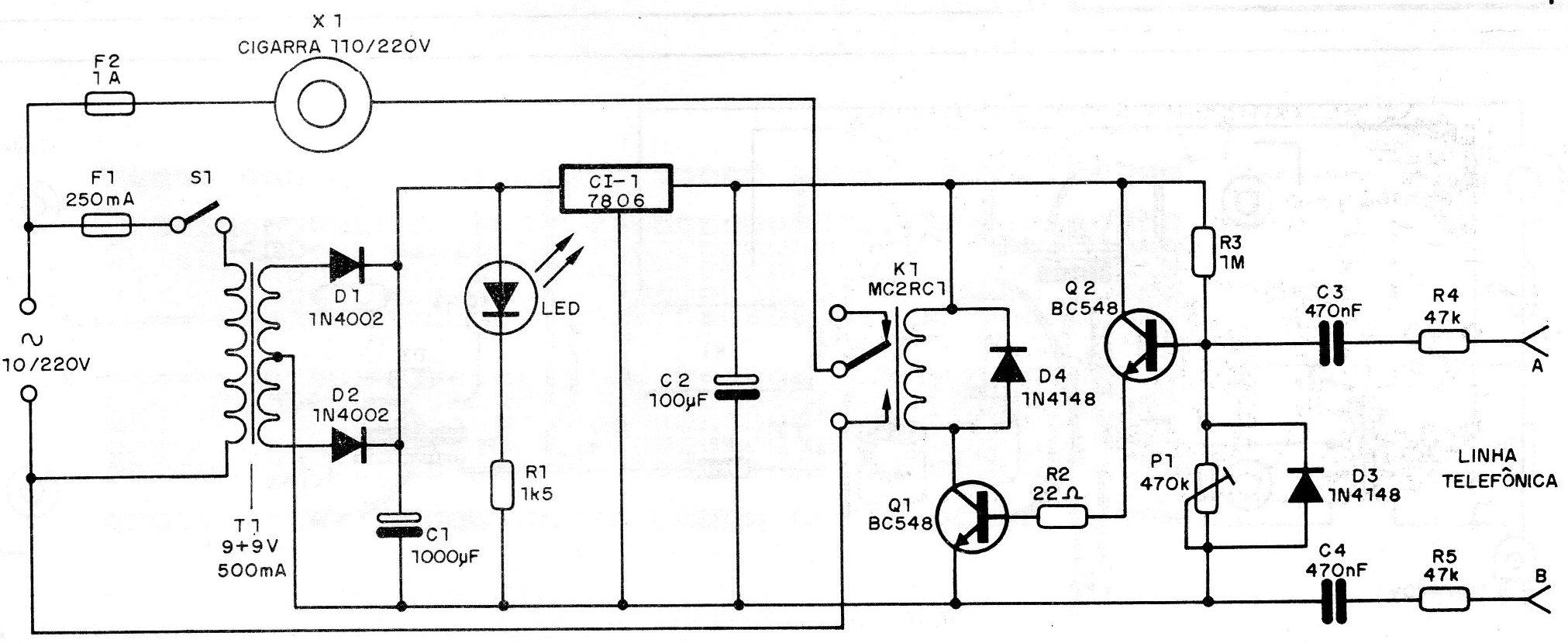

Na figura 1 temos o diagrama completo do aparelho.

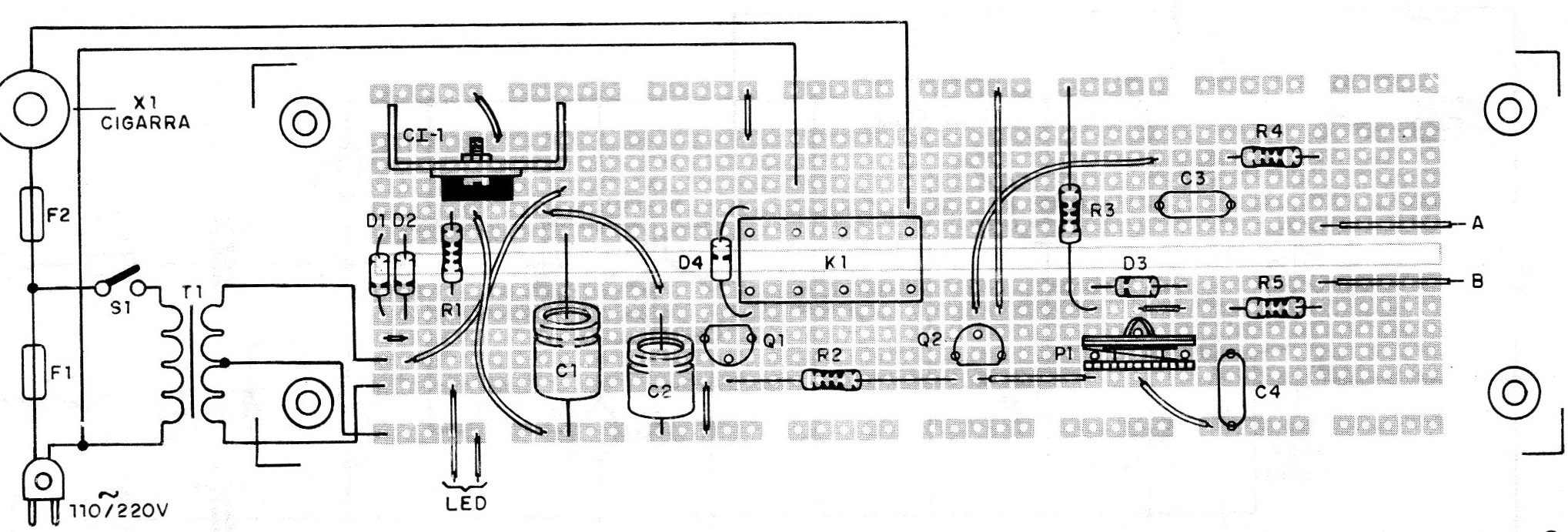

A placa de circuito impresso é mostrada na figura 2.
Optamos pela utilização de uma placa universal com padrão de matriz de contactos.
Para o relé (micro-relé) usamos um soquete DIL de 14 pinos. O integrado deve ser dotado de uma pequena chapinha que funcionará como radiador de calor.
Os resistores são todos de 1/8 ou ¼ W e os capacitores eletrolíticos devem ter urna tensão de trabalho de 16 V.
C3 e C4 são capacitores de poliéster com tensão de trabalho de 200 V ou mais.
Para os transistores existem equivalentes. Na verdade qualquer NPN de silício de uso geral pode ser usado como os BC237, BC238, BC547, etc.
Na fonte usamos diodos IN4148 ou IN914 e na sua falta até mesmo os 1N4002 podem ser usados.
O transformador tem enrolamento primário de 110 V ou 220 V conforme a rede de alimentação local e para os fusíveis usamos suportes apropriados.
A corrente de secundário do transformador pode ficar entre 300 mA e 1 A.
O LED é vermelho, comum, devendo ser montado em suporte de acordo com a caixa.

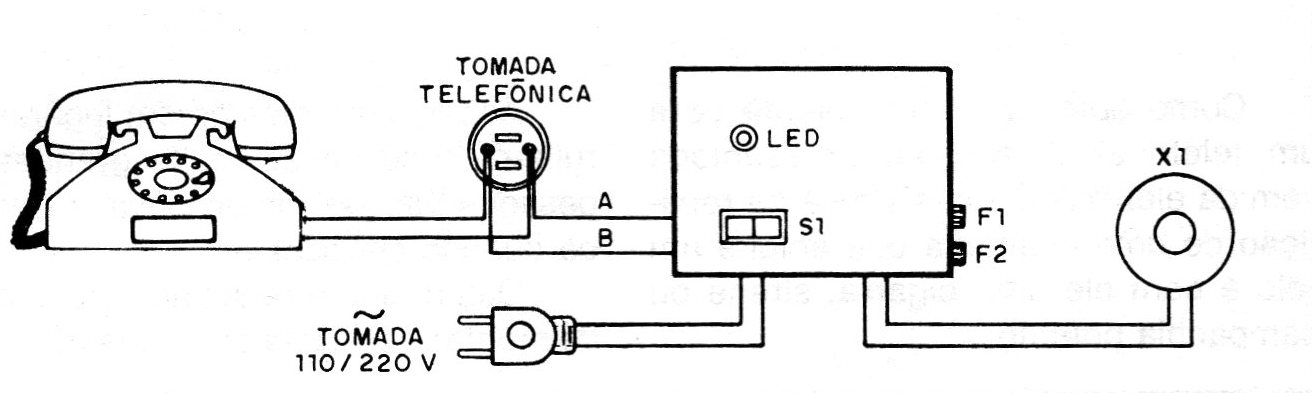

Na figura 3, mostramos a caixa e a instalação junto ao telefone.
Observe que, para a campainha ou cigarra podemos usar um fio com alguns metros de comprimento.
Esta campainha deve ser do tipo para 110 V ou 220 V com intensidade sonora de acordo com as necessidades do leitor.
AJUSTE E USO
Para ajustar peça para alguém ligar algumas vezes e ajuste P1 para obter o fechamento do relé com o acionamento da cigarra ou campainha.
Se o ajuste se tornar muito crítico, aumente o valor de R3 para 1M5 ou 2M2 até obter um bom funcionamento.
CI-1 - 7806 - circuito integrado
Q1, Q2 - BC548 ou equivalentes - transistores de uso geral
LED1 - LED vermelho comum
D1, D2 - 1N4002 - diodos de silício
D3, D4 - 1N4148 - diodos de silício
P1 – 470 k - trimpot
K1 - Micro-relé para 6 V ou equivalente
S1 - Interruptor simples
F1 - 250 mA - fusível
F2 -1A - fusível
T1 - Transformador com primário de acordo com a rede e local e secundário de 9 + 9 V ou 12+ 12 V x 500 mA
X1 - cigarra de até IA para a rede local
Cl - 1 000 uF x 16 V – capacitor eletrolítico
C2 - 100 uF x 12 V - capacitor eletrolítico
C3, C4 - 470 nF - capacitores de poliéster
R1 - 1k5 - resistor (marrom, verde, vermelho)
R2 - 22 ohms - resistor (vermelho, vermelho, preto)
R3 - 1M - resistor (marrom, preto, verde)
R4, R5 - 47k - resistores (amarelo, violeta, laranja)
Diversos: fios, solda, placa de circuito impresso, caixa para montagem, cabo de alimentação, suporte para fusíveis, suporte para LED, etc.
