Eliminador de Pilhas Temporizado (ART2124)

Este interessante circuito alimenta seu rádio, walkman ou outro aparelho de pequeno porte, por um intervalo de tempo da ordem de 30 minutos. Se depois disso você dormir, ele desliga automaticamente evitando assim o gasto de energia. Você economiza pilhas e a própria energia da rede com esta temporização.

Não são poucas as pessoas que levam para a cama seus rádios portáteis, walkman e outros pequenos dispositivos eletrônicos à pilha, acabando assim por dormir com sua alimentação ligada.

O resultado é o desgaste completo das pilhas o que não é muito interessante levando em conta o custo atual.

O que propomos neste artigo é uma solução interessante para este problema, já que resolve a questão tanto do custo das pilhas que são eliminadas como do fato de dormirmos com ele ligado proporcionando uma temporização.

Apresentamos um eliminador de pilhas, ou seja, uma fonte que substitui as pilhas de seu aparelho e que desliga automaticamente depois de um tempo programado.

Se quisermos tempo maior basta pressionar um botão e teremos uma nova temporização.

A versão básica deste projeto é para aparelhos alimentados por 4 pilhas (6 volts) desde as pequenas até as grandes, mas alterações podem ser feitas para alimentar outros tipos de aparelhos.

Se o aparelho alimentado tiver uma entrada para eliminador nenhuma alteração precisa ser feita em seu circuito.

Se não tiver, a adaptação é relativamente simples.

CARACTERÍSTICAS

Tensão de entrada: 110/220 VCA

Tensão de saída: 6 V (modificável)

Corrente máxima de saída: 500 mA

Temporização: 1 minuto a 30 minutos

COMO FUNCIONA:

O circuito consta basicamente de uma fonte de alimentação estabilizada onde o transformador T1 abaixa a tensão da rede que então é retificada pelos diodos D1 e D2.

A filtragem é feita pelo capacitor C1 e a regulagem através de um circuito integrado 7806, que fornece na sua saída 6 V.

Podemos usar o 7805 para obter 5 V ou o 7812 se quisermos 12 V.

Neste caso, de 12 V, entretanto, será preciso usar um transformador de 12 V de secundário.

Esta fonte também alimenta o circuito de temporização.

Desta forma, quando pressionamos por um instante S2 (duplo interruptor de pressão), fornecemos alimentação para o circuito e ao mesmo tempo levamos o pino 2 de disparo de um 555 monoestável ao nível baixo, o que provoca o disparo.

Este disparo leva a saída do circuito integrado ao nível alto o que polariza o transistor de modo a energizar a bobina do relé.

O fechamento do relé realimenta o circuito mantendo sua alimentação mesmo se soltamos S2.

O tempo de fechamento do relé e portanto a alimentação do circuito com a saída em 6 V será dado pelo ajuste do potenciômetro P1 e pelo valor do capacitor C2.

Sendo o potenciômetro P1 de 2,2 M ohms e o capacitor C1 de 1 000 uF temos aproximadamente 30 minutos de temporização, desprezando-se as tolerâncias dos componentes.

Isso significa que depois de 30 minutos de acionado S2, a saída Cl-1 vai novamente ao nível baixo o que leva o transistor ao corte.

O relé é desenergizado abrindo seus contatos. Com isso a alimentação do circuito é totalmente cortada com o seu desligamento total.

Para uma nova temporização, basta pressionar por um instante S2.

Mesmo durante um ciclo de temporização, se S2 for pressionado teremos uma nova contagem de tempo.

Maiores temporizações são possíveis desde que sejam usados capacitores de excelente qualidade já que fugas podem levar o circuito ao não disparo.

MONTAGEM

Na figura 1 temos o diagrama completo do eliminador de pilhas temporizado.

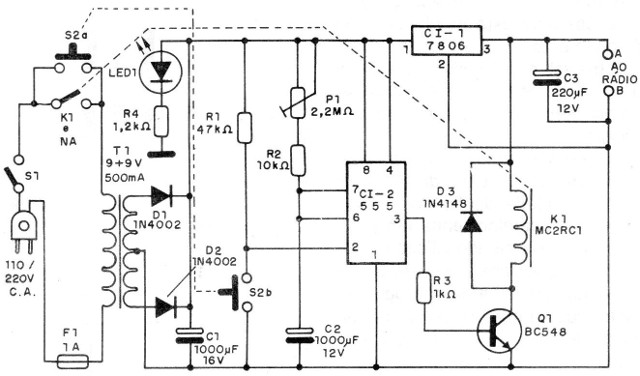

Figura 1 – Diagrama do temporizador

A disposição dos componentes principais numa placa de circuito impresso é mostrada na figura 2.

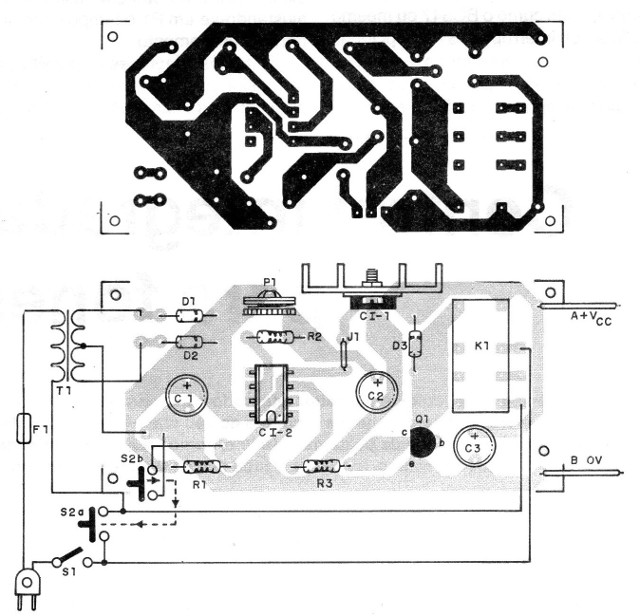

Figura 2 – Placa para a montagem

Um pequeno radiador de calor deve ser preso ao circuito integrado 7806 (Cl-l), caso for necessário, ou seja, se ocorrer o aquecimento excessivo no Cl.

Para CI-2 sugerimos a utilização de um soquete DIL de 8 pinos.

Se o leitor tiver dificuldade em obter um interruptor de pressão duplo, pode improvisar um com dois interruptores simples montados lado a lado com uma tecla única prendendo-os, conforme mostra a figura 3.

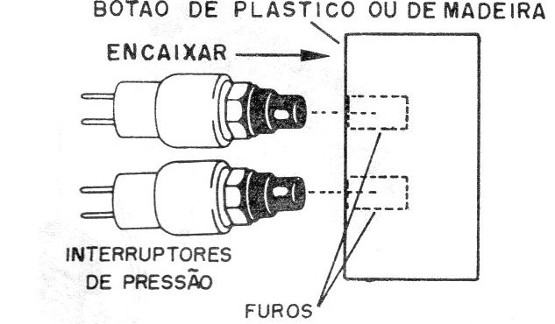

Figura 3 – Adaptando o interruptor

O relé é do tipo usado para montagem em placa de circuito impresso podendo ser usado um soquete DIL.

No entanto, relés equivalentes de menor custo também podem ser usados.

Os capacitores eletrolíticos são para 12 V ou mais e os resistores são de 1/8 ou 1/4 W com 5 a 20% de tolerância.

Os diodos retificadores admitem equivalentes e D3 é qualquer diodo de silício de uso geral.

Para o transistor podemos usar equivalentes como o BC547 ou mesmo BC549. O interruptor S1 é opcional, servindo para interromper a temporização desligando o aparelho, bem como também é optativo o LED1 em série com o resistor R4, cuja função é indicar que o aparelho está monitorado, em funcionamento.

O fusível é montado em suporte apropriado e todo o conjunto pode ser montado numa caixa plástica como a da figura 4.

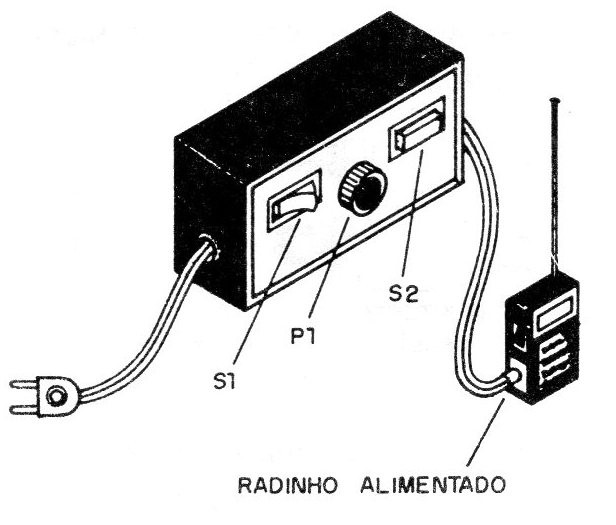

Figura 4 – Caixa para a montagem

Na figura 5 temos o modo de se fazer a adaptação num rádio.

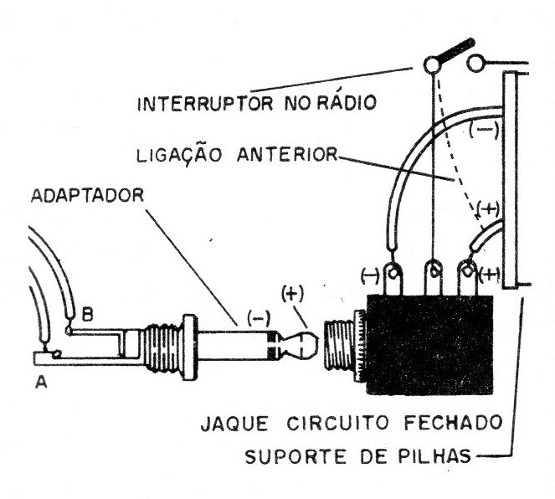

Figura 5 – Adaptação num rádio

Observe que a polaridade do fio de entrada, caso o seu aparelho tenha um jaque adaptador, deve ser identificada.

Alguns aparelhos possuem o pólo positivo na parte externa do plugue enquanto que outros na parte interna.

Verifique antes de ligar o seu, pois uma inversão pode causar danos ao aparelho alimentado.

PROVA E USO

Feita a montagem, ligue na saída uma lâmpada de 6 V ou então o multímetro na escala de tensões DC que permita ler 6 V.

Aperte S2 com o potenciômetro na posição de menor tempo. A tensão na saída deve ir aos 6 V por um intervalo de tempo de alguns minutos. Depois disso ouve-se um pequeno estalo do relé que abre seus contatos e a tensão cai a zero.

Comprovado o funcionamento é só experimentar no aparelho alimentado, ajustando-se em P1 o tempo desejado para o desligamento.

Podemos adaptar este aparelho para funcionar como temporizador para outros tipos de carga usando para esta finalidade o outro contato disponível no relé.

Basta puxar para esta finalidade fios até um par de terminais isolados. Na figura 6 mostramos o modo de se fazer uma adaptação mais completa com alimentação.

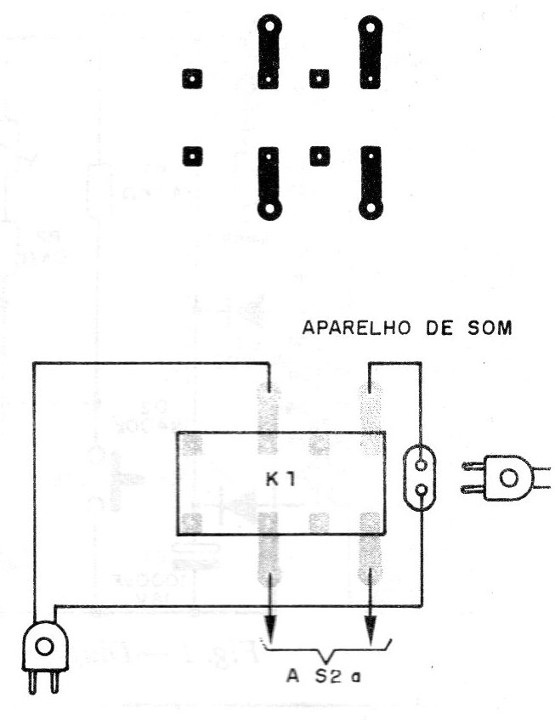

Figura 6 – Adaptação com relé

Lembramos que a capacidade de corrente do relé usado é 2 A o que significa 200 W na rede de 110 V e 400 W na rede de 220 V.

Para usar o aparelho é só pressionar S2 depois de ligar S1 e usar o rádio, walkman ou outro alimentado. No final do tempo, se quiser ouvir mais música é só pressionar novamente S2.
