Este excelente circuito para fonocaptores magnéticos é sugerido pela National. Semiconductor e pode servir de base para projetos de um bom sistema de áudio, já que inclui também o controle de volume, tonalidade e balanço. A base do circuito e o integrado LM381.

Este circuito apresenta um reforço máximo de graves e agudos da ordem de 20 dB e uma atenuação máxima de 20 dB conforme mostra o gráfico da figura 1.

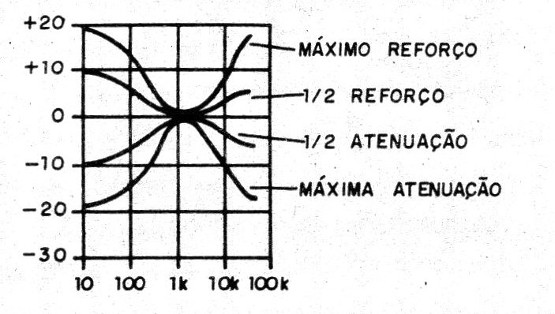

Figura 1 – Curva de resposta
Figura 1 – Curva de resposta



A equalização é RIAA e no diagrama mostramos apenas um canal do aparelho, já que o outro é idêntico. A numeração entre parêntesis refere-se aos dois canais, já que o circuito integrado LM381 é duplo.

O nível de sinal de saída da etapa pré-amplificadora está entre 200 mV e 2 V o que é suficiente para excitar a maioria dos amplificadores de potência comuns.

Na figura 2 temos o diagrama completo do aparelho.

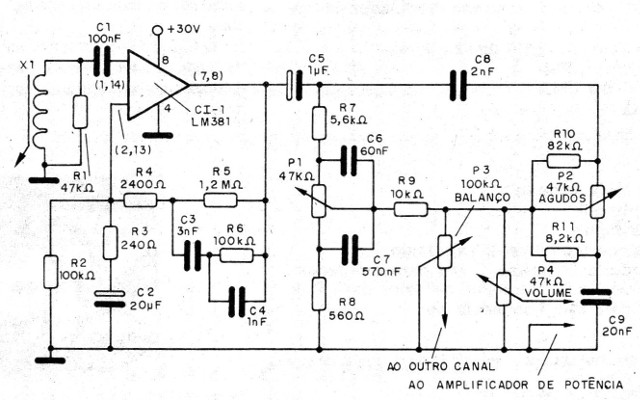

   Figura 2 – Diagrama do pré-amplificador
Figura 2 – Diagrama do pré-amplificador



Na figura 3 temos uma sugestão de placa de circuito impresso para este projeto.

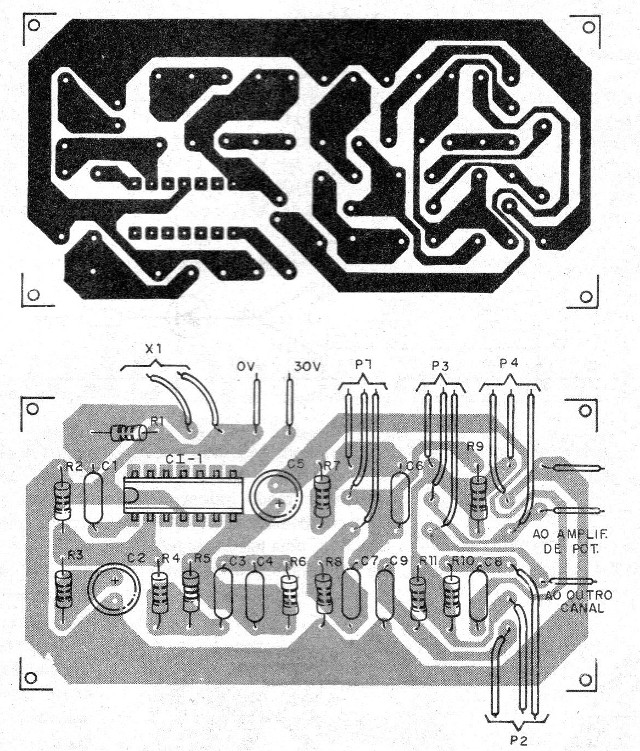

   Figura 3 – Placa de circuito impresso
Figura 3 – Placa de circuito impresso



Como se trata de montagem de áudio onde os níveis de sinal de entrada são muito baixos, da ordem de poucos milivolts é muito importante que todas as ligações sejam curtas, bem desacopladas e que os cabos de entrada e saída sejam blindados.

A alimentação deste circuito pode ser retirada de qualquer amplificador que disponha de tensão do valor adequado ou reduzida por meio de Circuito apropriado.

Muito importante é a filtragem para que não ;apareçam roncos no sinal.

Como este projeto se destina a fazer parte de outros, a prova deve ser feita com o aparelho definitivo já na caixa de metal que serve de blindagem.

Os resistores são todos de 1/8 W e os valores mais críticos podem ser obtidos com a associação de resistores de valores comerciais de 5% de tolerância.

As sim para 2400 ohms podemos usar 2200 ohms em série com 220 ohms.

Para os capacitores vale o mesmo. O capacitor de 60 nF pode ser obtido associando-se 47 nF com 10 ou 12 nF em paralelo.

Os potenciômetros de tom e balanço são lineares enquanto que o de volume deve ser logarítmico.



semicondutores:

Cl-1 - LM381 - circuito Integrado National



Resistores: (1 /8 W, 5%)

R1 - 47 k ohms

R2 - 100 k ohms

R3 - 240 ohms

R4 - 2400 ohms

R5 - 1,2 M ohms

R5 - 100 k ohms

R7 - 5,6 k ohms

R8 - 560 ohms

R9 - 10 k ohms

R10 - 82 k ohms

R11 - 8,2 k ohms

P1, P2 - 47 k ohms – linear

P3 - 100 k ohms - linear - potenciômetro

P4 - 47 k ohms -log - volume



Capacitores - (eletrolíticos para 25 V ou mais)

C1 - 100 nF - poliéster ou cerâmico

C2 - 20 ou 22 uF - eletrolítico

C3 - 3 nF (ou 3,3 nF) - cerâmico ou poliéster

C4 - 1 nF - cerâmico ou poliéster

C5 - 1 uF - eletrolítico

C6 - 60 nF - poliéster ou cerâmico (ver texto)

C7 - 570 nF (470 + 100 nF) - cerâmico ou poliéster

C8 - 2 ou 2,2 nF - cerâmico ou poliéster

C9 - 20 ou 22 nF - cerâmico ou poliéster



Diversos:

Placa de circuito impresso, soquete para o integrado, fios, solda, etc.
