Descrevemos neste artigo a montagem de um bom eliminador de bateria de 9 V com estabilização de tensão por diodo zener e transistor, o que não ocorre com a maioria dos dispositivos comerciais deste tipo. A fonte fornece 100 mA de corrente.
O eliminador prevê um clip de bateria que será encaixado diretamente no conector já existente no aparelho alimentado.
CARACTERÍSTICAS
Tensão de entrada:
110/220 V c.a.
Tensão de saída: 8,5 a 9,4 V.
Após a retificação e filtragem da tensão de saída do transformador obtemos uma tensão bem maior, da ordem de 13 V sem carga,já que o capacitor de filtro C1 carrega-se praticamente com a tensão de pico do secundário do transformador.
Por meio de um divisor de tensão formado pelo zener e por R2 obtemos uma tensão fixa de referência, que pode ser de 9,1 ou 10 V, para a base do transistor.
Esta tensão fixa a condução do transistor, ocorrendo então uma queda da ordem de 0,6 V na junção base-emissor do transistor.
Isso significa que, com um zener de 9,1 V, obtemos aproximadamente 8,5 V de saída e com um zener de 10 V obtemos 9,4 V.
A maioria dos aparelhos funcionará perfeitamente com 8,4 V, pois as baterias convencionais fornecem esta tensão e mesmo menos depois de algum tempo de uso.
O transistor será responsável pela condução de corrente para a carga, dissipando a maior potência no circuito.

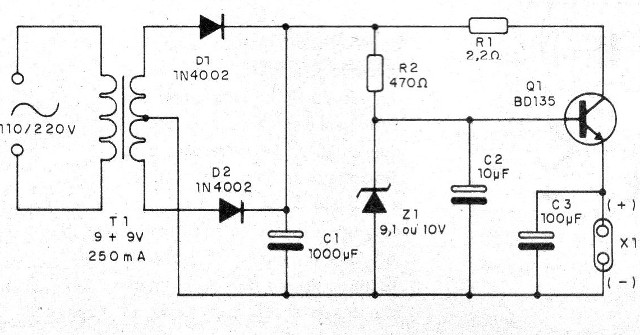

Na figura 1 temos o diagrama completo do eliminador.

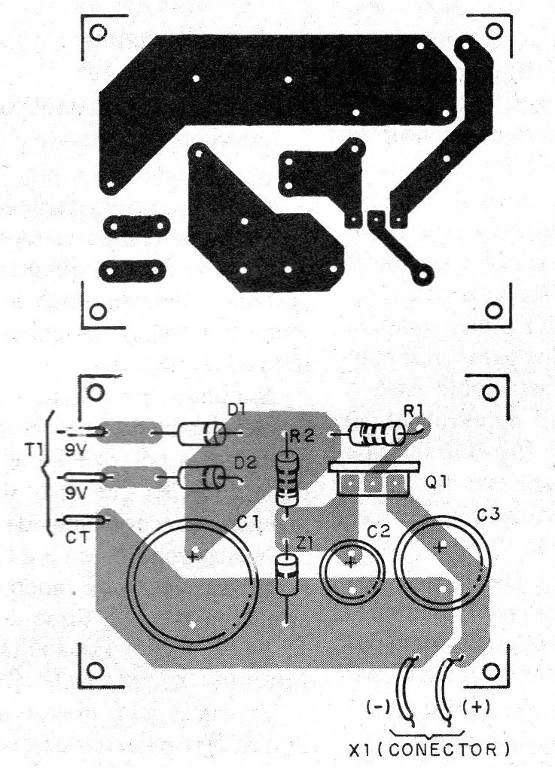

Na figura 2 temos a disposição dos componentes numa placa de circuito impresso.
O transistor deve ser dotado de um radiador de calor e podem ser usados equivalentes como o BD137, BD139 ou mesmo TlP31.
X1 é um conector de bateria que deve ser ligado ao circuito ao contrário, ou seja, o fio preto ao positivo e vermelho ao negativo.
Isso ocorre porque conectando este clip ao do aparelho alimentado, ocorre a inversão pelo encaixe e a alimentação se torna normal.
A prova de funcionamento é simples: basta ligar a unidade e verificar com um multímetro se a tensão entre 8,5 e 9,4 V é obtida na saída.
Ligando a carga a tensão deve ser mantida. Se houver uma queda excessiva pode ser necessário reduzir R2 para 330 ohms ou mesmo 270 ohms.
Semicondutores:
Q1 - BD135 ou equivalentes - transistor NPN de média potência
Z1- 9,1 ou 10 V x 400 mW - diodo zener
D1, D2 - 1N4002 ou equivalentes - dlodos de silício
Resistores:
R1 -2,2ohms x 1/8 W
R2 – 470 ohms x 1/8 W
Capacitores:
C1 – 1 000 uF x 25 V - eletrolítico
C2 - 10 uF x 12 V - eletrolítico
C3 - 100 uF x 12 V - eletrolítico
Diversos:
T1 - transformador com primário de acordo com a rede local e secundário de 9+9 V x 250 mA
X1 - Conector de bateria de 9 V
