Oscilador de Potência Para Alarme (ART1994)

Um circuito integrado amplificador de áudio também funciona como oscilador, e isso permite sua utilização em alarmes com muito mais facilidade e economia. Veja neste artigo como fazer isso usando um único circuito integrado LM386, da National Semiconductor.

Em circuitos de alarmes e sistemas de aviso é comum que o projetista use um oscilador e um amplificador de áudio para obter os efeitos desejados.

No entanto, economia razoável pode ser conseguida com uma configuração que reúna as duas funções.

Para esta finalidade temos como sugestão o circuito apresentado neste artigo, que gera um sinal potente de áudio, de 200 mW a 1 W, usando apenas um componente básico.

O amplificador integrado LM386 é a base do circuito, e na configuração indicada ele gera um sinal de 1 kHz com alimentações de 4 a 12 V.

Com a troca de um capacitor (C1) outras frequências podem ser geradas, desde que dentro da faixa de operação do componente.

Características

Tensão de alimentação: 4 a 12 V

Frequência: 1 kHz

Potência de saída: 200 mW a 1 000 mW (conforme tensão)

Impedância de carga: 8 ou 16 ohms

COMO FUNCIONA

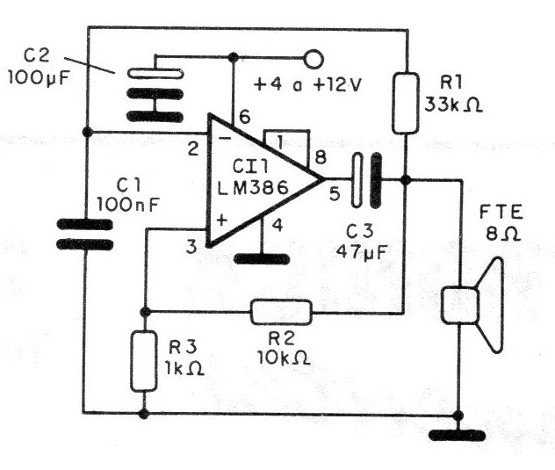

O diagrama completo do oscilador retangular de 1 kHz, que alimenta um alto-falante, é mostrado na figura 1.

Figura 1 – Diagrama do oscilador

O amplificador de áudio LM386 é ligado como oscilador (estável), cuja frequência depende do tempo de carga e descarga de C1, via R1.

A tensão de referência para a comutação do amplificador, de modo a levar alternadamente a saída ao nível alto e baixo, é dada pelo divisor resistivo formado por R3 e R2.

A alteração que se recomenda para modificar a frequência de operação é basicamente em C1, mas a colocação de um potenciômetro de 100 k ohms: em série com um resistor de 10 ohms em lugar de R1, permite controlar a frequência de operação do circuito.

A potência depende da tensão de alimentação e também da impedância de carga.

Para tensões menores: podemos usar baixas impedâncias como, por exemplo, alto-falantes de 4 ohms, mas isso só é válido para tensões de até 6 V.

Para tensões até 9 V podemos usar alto-falantes de 8 ohms, e acima disso é preciso usar pelo menos 16 ohms de carga para que não haja sobrecarga do circuito integrado.

MONTAGEM

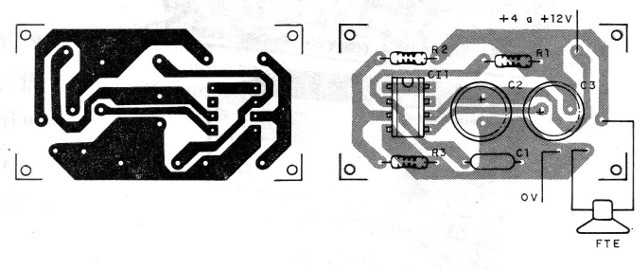

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.

Figura 2 – Placa para a montagem

Recomendamos a utilização de um soquete DIL de 8 pinos para o circuito integrado.

Os eletrolíticos devem ter uma tensão de trabalho maior que a usada na alimentação.

O alto-falante deve ter bom rendimento, dando-se preferência a unidades de pelo menos 10 cm de diâmetro.

C1 é um capacitor cerâmico ou de poliéster, e alterações de valor na faixa de 22 nF a 470 nF podem ser feitas no sentido de se obter sons mais agudos ou mais graves, conforme a aplicação.

PROVA E USO

Para provar o aparelho é só ligar sua alimentação.

Se notar que o som está grave ou agudo demais, altere C1.

Comprovado o funcionamento é só usar o aparelho.

Num sistema de alarme, basta intercalar a alimentação ao circuito, controlando-a através de um relé ou mesmo SCR.
