O circuito integrado TDA1517 consiste num amplificador estéreo 6+6 W, indicado para aplicações automotivas. Você pode usar este circuito como reforçador para o carro, para ligar seu walkman no carro ou ainda como um circuito reforçador de graves, acoplando em sua entrada um filtro ativo apropriado.

Obs. O artigo é de 1993. O TDA1517 já não é um componente comum atualmente. Seus equivalentes são os TDA1517P/N3,112 - TDA1517ATW/N1,118

A disponibilidade de circuitos integrados de amplificadores completos, que reúnem características de boa potência, alta fidelidade e a necessidade de pouquíssimos componentes externos, abre as portas para o projetista que deseja trabalhar com som no carro.

Este projeto, com base num integrado TDA1517, é um exemplo.

Disponível em invólucro SIL de 9 pinos, com facilidade para montagem em radiador de calor, este integrado fornece uma potência de 6 W para cada canal, com alimentação direta da bateria de um carro e alguns recursos adicionais bastante interessantes tais como:

Ganho fixo

Excelente rejeição de ripple

Proteção contra curto-circuito

Proteção térmica

Proteção contra inversões de polaridade

Sem ruído de comutação

Proteção contra descargas estáticas

Possui chave de stand-by que mantém o circuito acionado com uma corrente extremamente baixa de consumo (menor que 100 uA)

Possui a função de mute

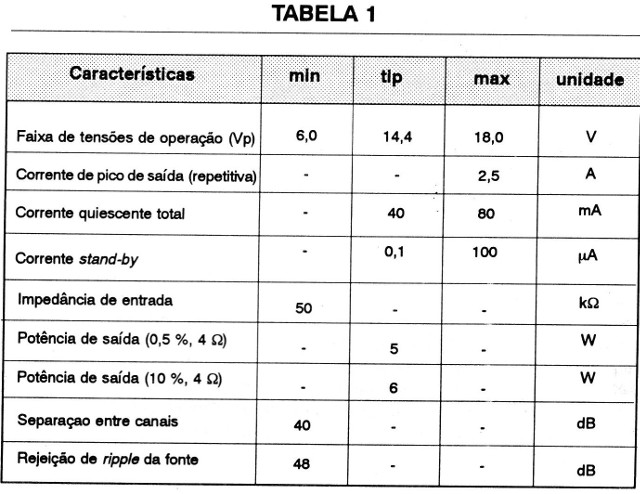

As principais características deste circuito integrado são: estão indicados na tabela 1.

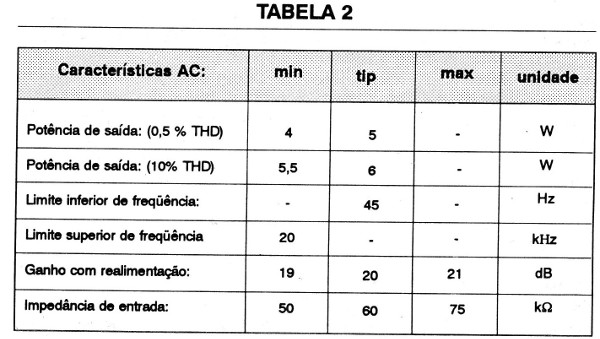

As características limites, de acordo com a norma Eo134, são as seguintes: apresentados na tabela 2.










Máximos absolutos:

Tensão de alimentação: 18 V

Tensão de curto-circuito AC/DC segura: 18 V

Polaridade inversa: 6 V

Capacidade de manuseio de energia nas saídas: 200 mJ

Corrente de pico de saída não repetitiva: 4 A

Dissipação total de potência: 15 W

Temperatura do cristal: 150°C

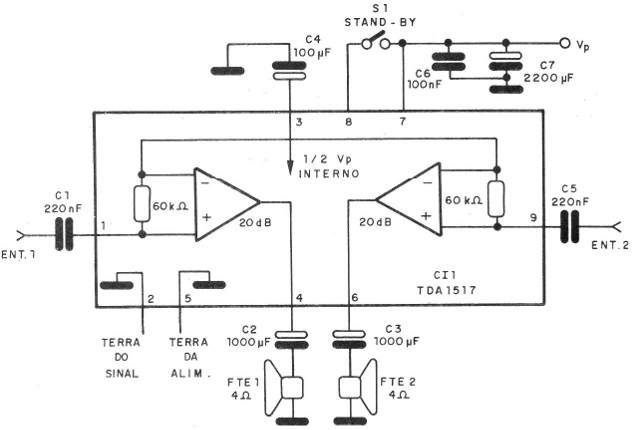

Na figura 1 temos um exemplo de circuito de aplicação para um amplificador estéreo de 6+6 W usando o TDA1517.



   Figura 1 – Circuito de aplicação
Figura 1 – Circuito de aplicação

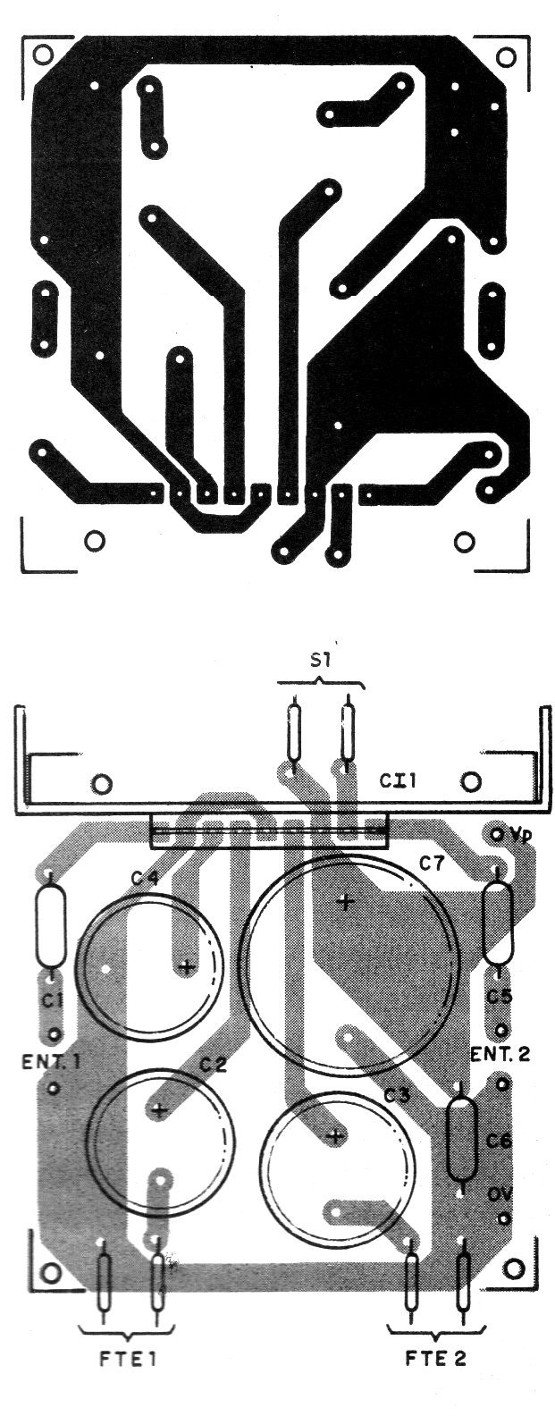

Uma sugestão de placa de circuito impresso para este amplificador é mostrada na figura 2.





Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem





O capacitor de 2 200 uF (C7) na linha de alimentação deve ser montado o mais próximo possível do pino 7.

As trilhas de alimentação e saídas devem ter espessuras compatíveis com a intensidade de corrente que deve ser manuseada





Semicondutores:

Cl1 - TDA1517 - circuito integrado



Capacitores:

C1, C5 - 220 nF - poliéster

C2, C3 - 1 000 uF - eletrolíticos de 16 V

C4 - 100 uF - eletrolítico de 16 V

C6 - 100 nF - cerâmico

C7 - 2 200 uF - eletrolítico de 16 V



Diversos:

FTE1, FTE2 - alto-falantes de 4 ohms

Placa de circuito impresso, radiador de calor, fios, solda etc.
