Com base num único circuito integrado LM383, da National Semioonductor, escrevemos um amplificador de 7 W alimentado com tensão de 14, 4 V. Este amplificador pode ser usado em intercomunicadores, sistemas de distribuição de som, como reforçador para pequenos rádios, em receptores e em muitas outras aplicações interessantes.
Apresentado em encapsulamento SIL de 5 pinos, este circuito integrado facilita o projeto de amplificadores de média potência pelos poucos componentes externos que necessita.
O circuito pode operar com tensões de 5 a 20 V, o que o torna interessante para ser usado com pequenas fontes de alimentação ou no carro, como amplificador de reforço.
A resposta em frequência deste amplificador se estende até os 30 kHz, o que significa uma excelente qualidade de som, já que a distorção harmônica total (THD) para 4 W com 2,52 de carga e uma frequência de 1 kHz é de apenas 0,2%.
Características:
Faixa de tensões de alimentação: 5 a 20 V
Pico de corrente de saída.: 3,5 A
Resistência de entrada: 150 k ohms
Faixa de frequências de operação: até 30 kHz
Rejeição de ripple: 40 dB (tip)
Potência de saída:
- (13,2 V, 4 S2): 4,7 W
- (13,2 V, 2 S2): 7 W

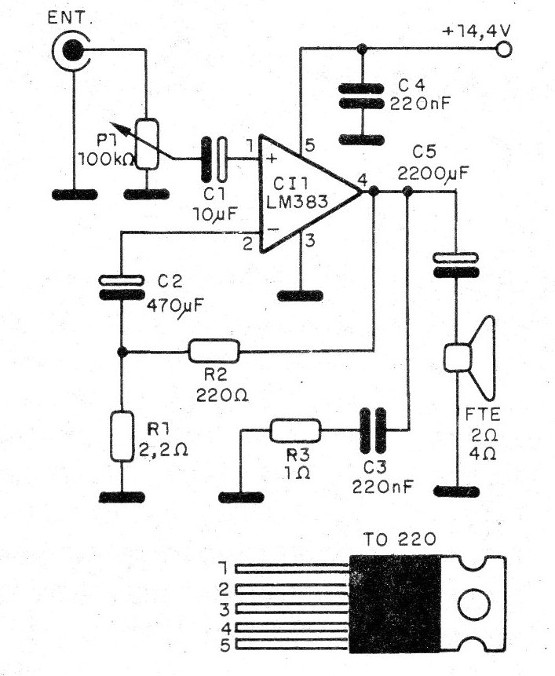

Na figura 1 temos o diagrama completo do amplificador.
O sinal é aplicado à entrada não inversora via controle de volume. O ganho do circuito é determinado pela rede de realimentação com base em R2 e R1.
Os componentes C3 e R3 mantém constante a impedância de saída quando a frequência do sinal aumenta.
C4 desacopla a fonte, devendo ser montado o mais próximo possível do pino 5 do circuito integrado.
O capacitor C5 faz o acoplamento de sinal ao alto-falante. Valores menores cortam as frequências mais baixas, reduzindo assim a resposta aos graves.

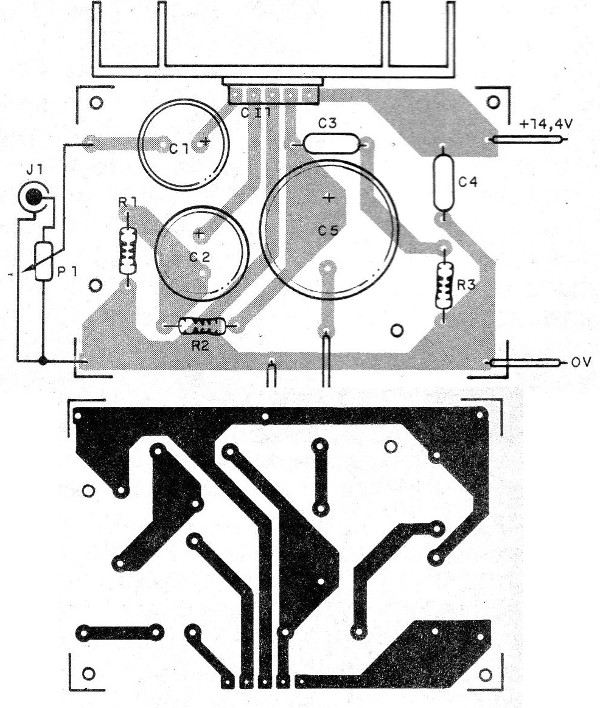

A disposição dos componentes numa placa do circuito impresso é sugerida na figura 2.
Observe que as trilhas para a alimentação e saída devem ser mais grossas em vista da intensidade das correntes.
O circuito integrado deve ser dotado de um radiador de calor, e o alto-falante deve estar apto a reproduzir a potência do amplificador
Para a entrada de sinal deve ser usado um potenciômetro. Se for usada fonte, deve ter excelente filtragem e pelo menos 1,5 A. de corrente sob 12 V.
A caixa que alojará o aparelho deve ser metálica para servir de blindagem de modo a não haver a captação de zumbidos.
Para provar o amplificador basta ligá-lo a uma fonte de alimentação e aplicar um sinal na sua entrada.
Se houver ronco ou distorções verifique as blindagens dos cabos de sinal e/ou filtragem da fonte de alimentação, os cabos blindados de sinal devem ter suas malhas aterradas.
Para uma versão estéreo a fonte deve ter o dobro da capacidade de corrente indicada para um único canal.
Semicondutor:
Ci1 - LM383 - Circuito Integrado National Semiconductor
Resistores (1/8 W, 5%):
R1 - 2,2 ohms
R2 - 220 ohms
R3 -.1 ohm
P1 - potenciômetro log de 100 k ohms
Capacitores:
C1 - 10 uF - eletrolítico de 16 V
C2 - 470 [LF - eletrolítico de 16 V
C3, C4 - 220 nF – poliéster ou cerâmico
C5 - 2 200 uF - eletrolítico de 16 V
Diversos:
FTE - 2 ou 4 ohms - alto-falante de pelo menos 10 W
Placa de circuito impresso, radiador de calor para o circuito integrado, caixa para montagem, jaque de entrada, cabo blindado, botão para o potenciômetro, fios, solda etc.
