Este conversor DC/DC tem por base dois circuitos integrados CMOS de baixíssimo consumo e, portanto, é indicado para aplicações de baixa potência, com alimentação por pilhas, para polarização, por exemplo.

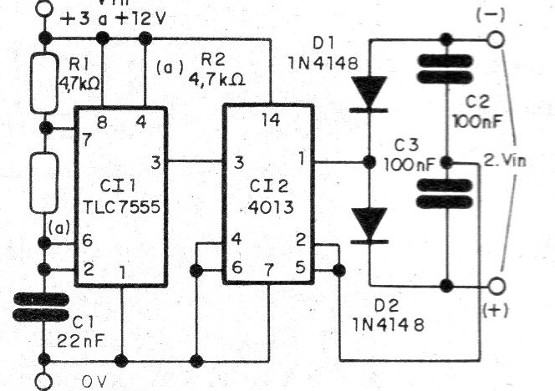

O diagrama é mostrado na figura 1 e tem como oscilador um 555 LinMos e um flip-flop CMOS.

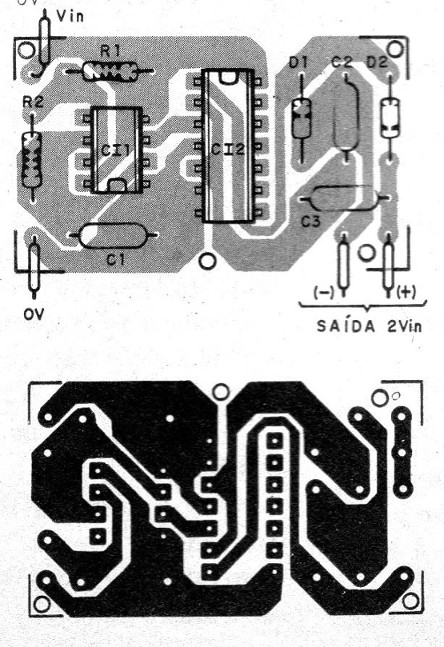

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.
O princípio de funcionamento é o seguinte: o TLC7555 (LinCMOS) é ligado como astável, operando entre 2 e 10 kHz (frequência dada por R1, R2 e C1), gerando um sinal retangular.
Este sinal excita um flip-flop tipo D de modo a se obter sinais retangulares defasados nas duas saídas (Q e Q/).
As saídas do 4013 excitam então um dobrador de tensão, obtendo-se em aberto uma tensão de aproximadamente o dobro da usada na alimentação.
A capacidade de corrente deste circuito é baixa, da ordem de 1 a 2 mA apenas.
Cl1 - TLC7555 – circuito Integrado LinCMOS
Cl2 - 4013 - circuito integrado CMOS
D1, D2 - 1N4148 – diodos de silício de uso geral
R1, R2 - 4,7 k ohms - resistores de 1/8 W, 5%
C1 - 22 nF - capacitor de poliéster ou cerâmico
C2, C3 - 100 nF - capacitores de poliéster
Diversos:
Placa de circuito impresso, soquetes para os integrados, fios, solda etc.
