Este circuito consiste num dobrador de tensão que pode chegar aos 30 V de saída, porém com corrente de 1 ou 2 mA no máximo, tendo por base o circuito integrado CMOS 4049.

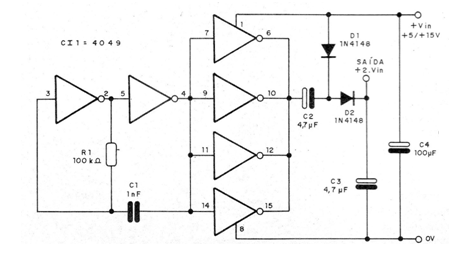

Na figura 1 temos o diagrama completo deste conversor DC/DC.

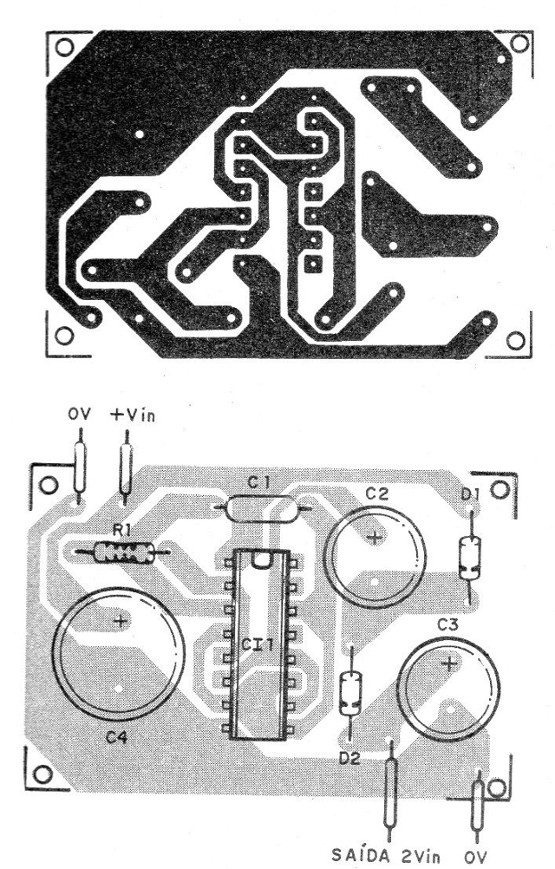

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.
Este dobrador trabalha com apenas uma fase do sinal do oscilador.
O oscilador, elaborado com dois inversores dos seis disponíveis no circuito integrado, tem sua frequência determinada por C1 e R1.
Esta frequência deve ficar entre 2 e 10 kHz, e pode ser ajustada em função dos valores dos componentes indicados.
Os outros quatro inversores do mesmo circuito integrado são usados como buffers/amplificadores de modo a se “reforçar” a saída para o dobrador de tensão.
Os capacitores C2 e C3 devem ter tensões de trabalho maiores que a prevista na saída.
CI1 - 4049 - Circuito integrado CMOS
D1, D2- 1N4148-diodos de silício
R1 - 100 k ohms – resistor de 1/8 W, 5%
C1 - 1 nF – capacitor cerâmico ou de poliéster
C2, C3 - 4,7 uF - capacitores eletrolíticos de 33 V
C4 - 100 uF – capacitor eletrolítico de 16 V
Diversos:
Placa de circuito impressa, soquete para o circuito integrado, fios, solda etc.
