Com base no circuito integrado TDA3048 (Philips Components) damos dois circuitos práticos de receptores infravermelhos que podem servir para controles remotos digitais. O circuito opera com 5 V e tem excelente sensibilidade na faixa de 36 kHz.
O circuito integrado TDA3048 consiste num receptor infravermelho de baixo consumo com amplificador incorporado de alta freqüência e ganho de 66 dB. A sensibilidade deste integrado permite sua operação com sinais de 0,03 a 200 mV.
Alimentado com uma tensão de 5 V o consumo é de apenas 2 mA.
A saída consiste numa fonte de corrente que pode fornecer uma intensidade maior que 75 uA e uma excursão de tensão de 4,5 V.
Um limitador na entrada protege o circuito em caso de sinais de mais de 600 mV.

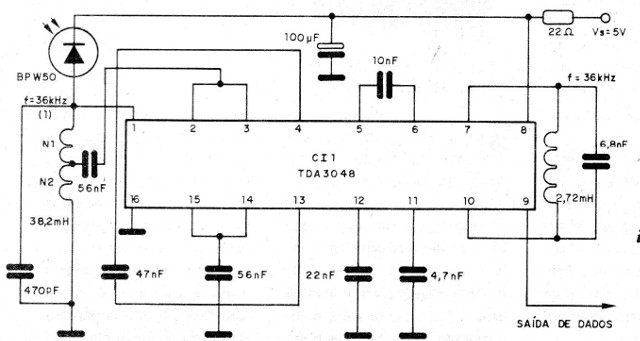

Na figura 1 temos um circuito aplicativo para um receptor de faixa estreita.
N1 e N2 devem ter uma relação de espiras de 3,21 para 1 e um fator Q de 16.
O fator Q da bobina de 2,72 mH deve ser de 6.

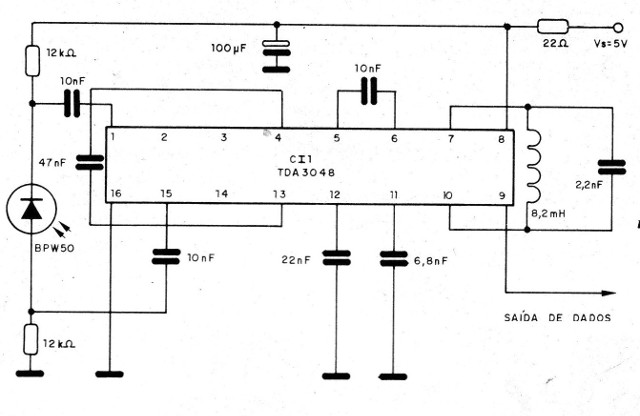

Na figura 2 temos um circuito de faixa larga.
Neste segundo circuito, a sensibilidade pode ser aumentada, aumentando-se os resistores de 12 k ohms.
Características:
Tensão de alimentação: 5 V (tip.)
Corrente de alimentação: 2,1 mA (tip.) 3,0 mA (Max.)
Faixa de controle do AGC: 66 dB (tip.)
Faixa de intensidade de sinal de entrada para operação correta: 0,03 a 200 mV
Resistência de entrada: 15 k ohms (tip.)
Tensão de saída no nível alto: 0,1 V
Corrente de saída para nível alto: 75 uA (min.)
Resistência entre os pinos 7 e 10: 4,7 k ohms (tip.)
