Esta fonte de alimentação é de ,grande utilidade na bancada do projetista que trabalha tanto com amplificadores operacionais que exigem fontes simétricas como também com integrados digitais CMOS e TTL. Com três saídas, ela fornece tensões de +15 V, -15 V e 5 V, sob corrente de até 1 A.

Fontes de alimentação são indispensáveis na bancada do projetista ou mesmo do laboratório da escola.

A fonte que descrevemos é tripla e não precisa de ajustes, a pois fornece tensões fixas garantidas em precisão pelos próprios circuitos integrados utilizados.

Com ela podemos trabalhar tanto com amplificadores operacionais e outros circuitos que exijam fontes simétricas como também alimentar circuitos integrados CMOS com 5 V ou 12 V, ou ainda TTL com 5 V.

As saídas são independentes, o que significa que a alimentação pode ser feita com todas as tensões ao mesmo tempo, havendo apenas o terra em comum (0 V).

Com três reguladores de boa precisão, a fonte possui proteção contra curto-circuitos e é simples de montar.



Características:

Tensão de entrada: 110/220 Vc.a.

Tensões de saída: +12 V, -12 V e + 5 V

Corrente máxima em cada saída: 1 A



Usamos um transformador único para abaixar a tensão da rede para 15+15 V. A corrente deste transformador determinará a intensidade total máxima da saída, já que cada integrado regulador tem um máximo de 1 A;

Usando um transformador de 2 A podemos usar ou a fonte simétrica ou a TTL com 1 A, sem problemas.

A retificação é feita com 4 diodos, de modo a se obter tanto uma tensão positiva em relação a massa (referência) como uma tensão negativa.

As tensões positivas são entregues a dois reguladores, sendo um o 7812, com saída de 12 V para o valor positivo da fonte simétrica. O outro é um 7805, que fornece a tensão positiva de 5 V para a alimentação de circuitos TTL.

A tensão negativa é entregue a um 7912, que fornece então os -12 V da fonte simétrica.

A filtragem, após a retificação, é feita por dois capacitores de 1 000 uF.

Depois dos reguladores temos capacitores eletrolíticos adicionais de desacoplamento.

Inclui-se no circuito um LED indicador, um fusível de proteção na entrada.

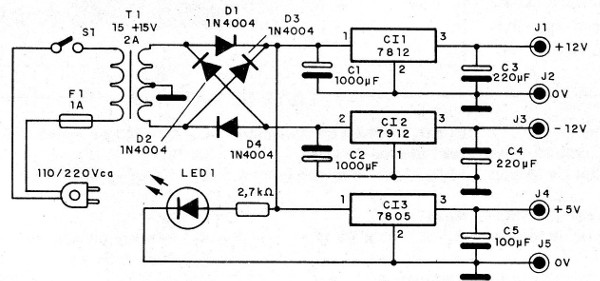

O diagrama completo da fonte de alimentação tripla é mostrado na figura 1.



   Figura 1 – Diagrama completo da fonte
Figura 1 – Diagrama completo da fonte

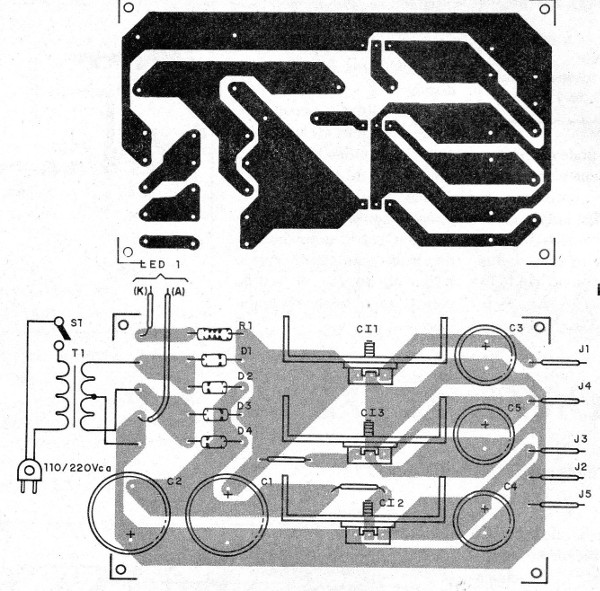

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.



   Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem



Observe que o transformador fica fora da placa, para maior economia, e que radiadores de calor de bom tamanho devem ser previstos para os circuitos integrados reguladores de tensão.

O transformador tem enrolamento primário de acordo com a rede local e secundário de 13 V a 15 V com corrente entre 1 A e 3 A.

Para provar basta ligar a fonte na rede de alimentação e verificar as tensões nas diversas saídas, com o auxílio de um multímetro.

Comprovado o funcionamento é só usar a fonte, respeitando-se os limites de corrente de cada saída e observando-se as polaridades dos aparelhos conectados a ela.



Semicondutores:

Ci1 - 7812 - circuito integrado regulador de tensão positiva

Cl2 - 7912 - circuito integrado regulador de tensão negativa

CI3 - 7805 - Circuito integrado regulador de tensão de 5 V

D1 a D4 - 1N4004 ou equivalentes - diodos de silício

LED1 - LED vermelho comum



Resistor:

R1 - 2,7 k ohms x 1/8 W



Capacitores:

C1 C2, - 1000 pF – eletrolíticos de 25 V

C3, C4 - 220 pF - eletrolíticos

T1 - Transformador com de 12 V, primário de acordo com a rede e secundário de 15 + 15 V x 2 A – ver texto

C5 - 100 uF - eletrolítico de 6 V



Diversos:

J1 a J2 - bornes isolados

S1 - interruptor simples

F2 - Fusível de 1 A
