Chave de Prioridade (ART1844)

Este circuito possibilita o acionamento de um único relé quando a chave correspondente for pressionada, inibindo o acionamento dos demais. O circuito usa componentes simples e de baixo custo podendo ser usado em jogos, controle , etc.

Para acionamento sequencial deveremos atuar na seguinte ordem sobre os interruptores do diagrama: S1, S4, S2, S4, S3, S4, S1, etc.

Podemos usar este circuito para o controle de mecanismos industriais que só admitam o funcionamento individual. Outra aplicação é em sistemas de iluminação de teatros onde o circuito pode controlar spots a partir de TRIACs.

O circuito é alimentado por uma tensão de 12 V, que pode vir de uma fonte com pelo menos 500 mA. Esta fonte deve ser estabilizada para maior segurança de operação.

COMO FUNCIONA

São usadas 6 portas NOR de 2 circuitos integrados 4001, ligadas duas a duas de modo a formarem flip-flops do tipo RS, como é mostrado na figura 1.

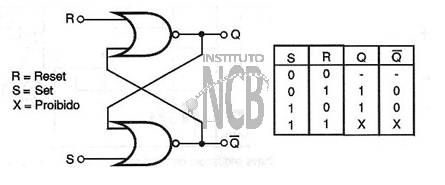

Figura 1 – Flip-Flops com portas NOR

Quando a chave Reset é pressionada (S4), todos os flip-flops passam as saídas ligadas às bases dos transistores ao nível baixo (LO), de modo que todos os relés permanecem desenergizados.

Esta é a situação inicial de funcionamento a que deve ser levado o circuito logo depois de ligado.

Quando qualquer um dos interruptores de pressão de S1 a S3 é pressionado, o flip-flop correspondente mudará de estado, levando sua saída ao nível alto, e com isso o relé correspondente terá sua bobina energizada.

Uma matriz de diodos atua no sentido de inibir a ativação dos outros relés ao mesmo tempo. Isso é conseguido porque ao ser ativado um relé, a matriz de diodos faz com que a tensão de base dos demais transistores caia praticamente a zero, desviando assim um eventual nível alto que lhes seja aplicado, para a terra.

MONTAGEM

Na figura 2 temos o diagrama completo deste aparelho.

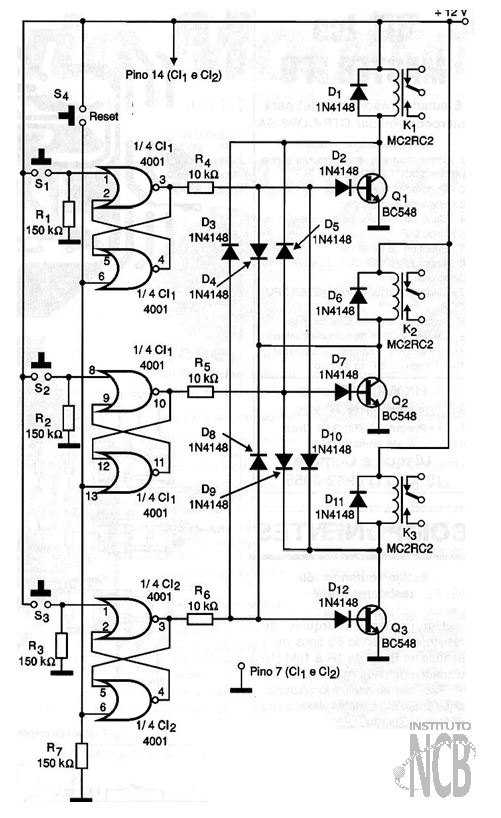

Figura 2 – Diagrama completo do aparelho

Na figura 3 temos a nossa sugestão de placa de circuito impresso.

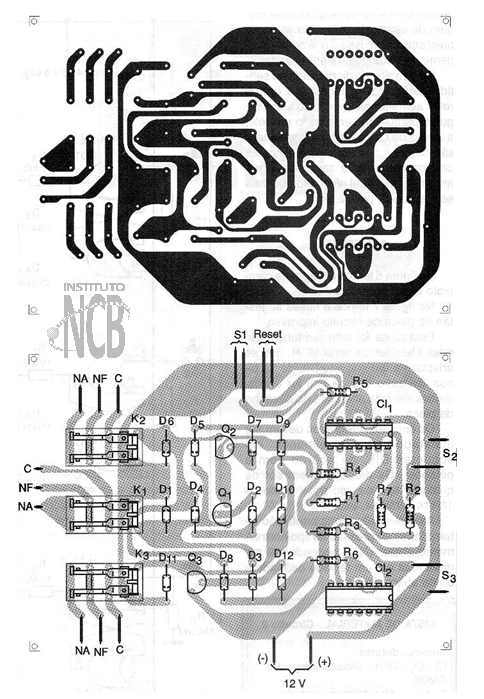

Figura 3 – Placa de circuito impresso para a montagem

Esta placa foi feita em função de relés com base DIL, que se adaptam a um soquete DIL de 14 pinos. Se outro tipo de relé for usado, deverá ser feita alteração no desenho da placa.

Os circuitos integrados devem ser instalados preferivelmente em soquetes DIL, de acordo com a pinagem. Os diodos podem ser de qualquer tipo de uso geral como os 1N4148, 1N914, etc.

As chaves de acionamento são interruptores de pressão do tipo normalmente aberto (NA), podendo até ser montadas em um teclado dependendo da aplicação.

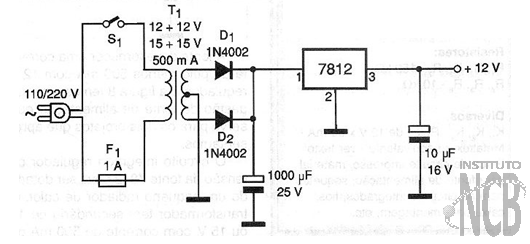

A fonte deve fornecer uma corrente de pelo menos 500 mA com 12 V regulados. Na figura 4 temos uma sugestão de fonte de alimentação que serve para os dois projetos que apresentamos.

Figura 4 – Fonte de alimentação para o circuito

O circuito integrado regulador de tensão da fonte 7812 deve ser dotado de um pequeno radiador de calor. O transformador tem secundário de 12 ou 15 V, com corrente de 500 mA ou mais. O enrolamento primário deve ser de acordo com a tensão da rede de energia local.

Observamos não ser conveniente instalar os interruptores de acionamento muito longe do aparelho, dada a possibilidade de introduzirem ruído, o que causará o funcionamento errático das chaves. Neste caso será conveniente usar fio blindado.
