Este simples alarme, na condição de espera, tem um consumo muito baixo, podendo ser alimentado por pilhas ou baterias. Quando disparado, ele produz um forte som contínuo num alto-falante.

O circuito apresentado consiste num astável com o 555, o qual entra em ação quando um SCR é disparado pela ação de um ou mais sensores de interrupção ou do tipo reed.

O sinal do 555 é aplicado a uma etapa de potência que tem por carga um alto-falante.

A alimentação pode ser feita com tensões de 6 a 12 V e na condição de espera temos um consumo menor que 1 mA.

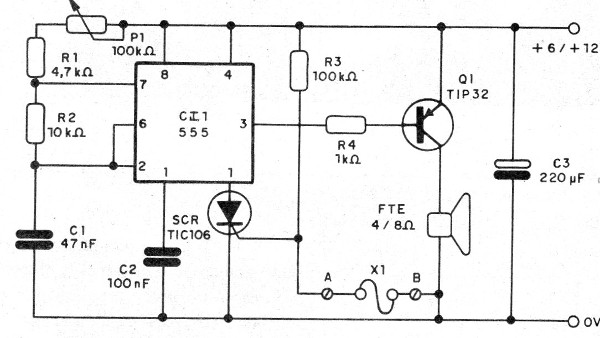

Na figura 1 temos o circuito completo do alarme.



   Figura 1 – Circuito completo do alarme
Figura 1 – Circuito completo do alarme

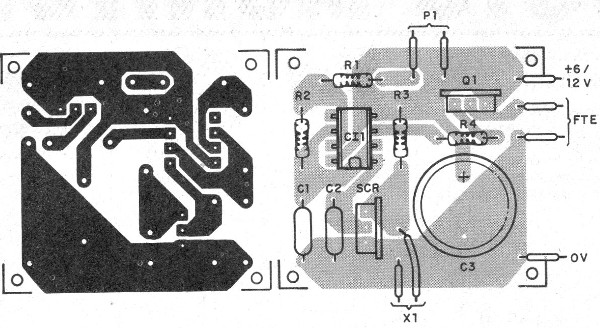

A placa de circuito impresso para a montagem é mostrada na figura 2.



   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem

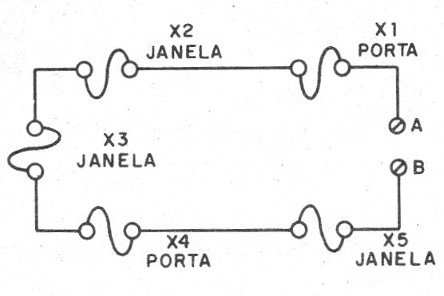

Diversos sensores podem ser ligados em série para a proteção de vários locais, conforme mostra a figura 3.



   Figura 3- Ligação de vários sensores
Figura 3- Ligação de vários sensores



A ligação aos sensores pode ser feita através de fios finos.

Na montagem, observe a posição do circuito integrado, do SCR e do transistor.

Para uma alimentação acima de 9 V, o transistor deve ser dotado de um dissipador de calor.

Os resistores são de 1/8 W com qualquer tolerância e o capacitor eletrolítico pode ter uma tensão de trabalho de 16 V ou mais.

O potenciômetro P1 serve para ajustar a frequência do som produzido.

Para rearmar o circuito, basta refazer a conexão do sensor, desligar e ligar novamente a alimentação do circuito.

Outros circuitos de alarmes com baixo consumo na condição de espera podem ser encontrados no site.



CI-1 – 555 – circuito integrado

SCR – TIC106 – SCR com qualquer sufixo

Q1 – TIP32 – transistor PNP de potência

FTE- 4 ou 8 ohms – alto-falante de 10 cm ou maior

P1 – 100 k ohms – potenciômetro

X1 – sensor – ver texto

C1 – 47 nF – capacitor cerâmico ou poliéster

C2 – 100 nF – capacitor cerâmico ou poliéster

C3 – 220 uF – capacitor eletrolítico

R1 – 4k7 ohms – resistor – amarelo, violeta, vermelho

R2 -10 k ohms – resistor – marrom, preto, laranja

R3 – 100 k ohms – resistor – marrom, preto, amarelo

R4 - 1 k ohms – resistor – marrom, preto, vermelho

P1 – 100 k ohms – trimpot

FTE – 4 ou 8 ohms – alto-falante

Diversos:

Placa de circuito impresso, bateria ou pilhas, caixa para montagem, fios, solda, etc.
