Nem todos os amplificadores possuem entradas sensíveis para microfones. No caso de microfones de eletreto, como eles precisam ser polarizados, é preciso usar um circuito especial de entrada como o que descrevemos neste artigo.

O circuito apresentado pode ser usado com qualquer amplificador comum, permitindo que microfones de eletreto apresentem excelente rendimento.

Sua alimentação é feita com apenas duas pilhas, e o consumo é muito baixo, garantindo uma boa durabilidade para as mesmas.

A montagem é muito simples, podendo ser feita tanto em ponte de terminais como em placa de circuito impresso.

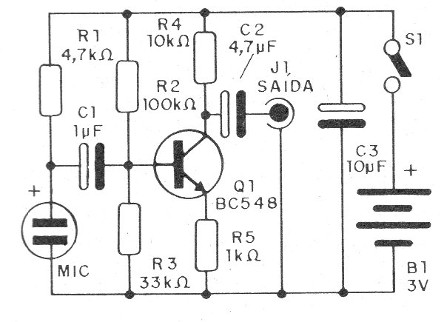

Na figura 1 temos o diagrama completo do pré-amplificador.



   Figura 1 – Diagrama completo do pré-amplificador
Figura 1 – Diagrama completo do pré-amplificador

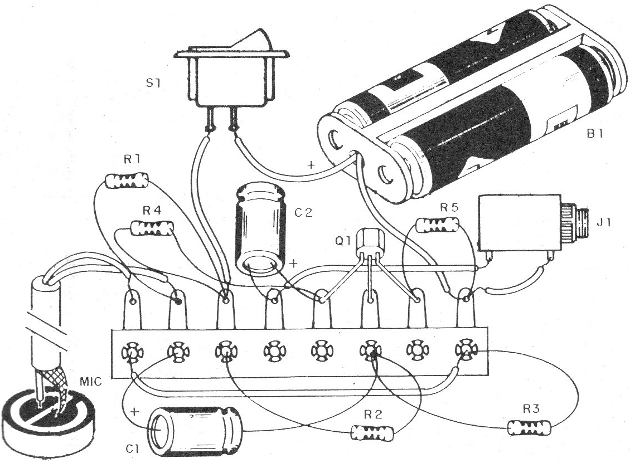

A montagem com base numa ponte de terminais é mostrada na figura 2.



   Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais

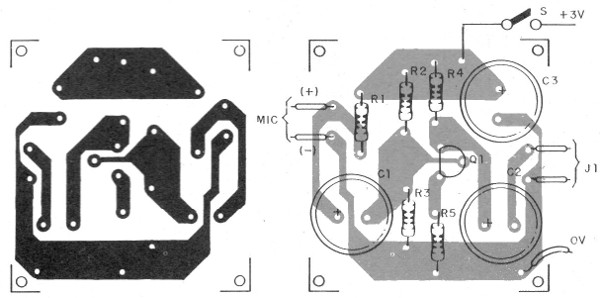

Uma montagem melhor e mais compacta pode ser feita utilizando-se uma placa de circuito impresso com a disposição mostrada na figura 3.



    Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



Na montagem, observe a posição do transistor e a polaridade do microfone de eletreto e dos capacitores eletrolíticos.

O microfone de eletreto deve ser ligado ao circuito através de fio blindado se tiver mais de 30 cm de comprimento.

Os resistores são de 1/8 W com qualquer tolerância e os capacitores eletrolíticos para 6 V ou mais.

A alimentação pode ser feita com pilhas AA ou AAA.

Para a saída pode ser tanto usado um jaque como um cabo com plugue, dependendo da forma de utilização.

O transistor pode ser o BC548 ou ainda o tipo de maior ganho e menor ruído BC549.

Se ao usar o circuito notar distorção, altere R2.

Valores entre 10 k ohms e 56 k ohms podem ser experimentados.



Q1 – BC548 ou BC549 – transistor NPN

MIC – Microfone de eletreto de dois terminais

S1 – Interruptor simples

B1 – 3 V – 2 pilhas AA ou AAA

C1 – 1uF – capacitor eletrolítico

C2 – 4,7 uF – capacitor eletrolítico

C3 – 10 uF – capacitor eletrolítico

R1 – 4k7 ohms – resistor – amarelo, violeta, vermelho

R2 – 100 k ohms – resistor – marrom, preto, amarelo

R3 – 33 k ohms – resistor – laranja, laranja, laranja

R4 – 10 k ohms – resistor – marrom, preto, laranja

R5 – 1 k ohms – resistor – marrom, preto, vermelho

Diversos:

Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios blindados, fios, solda, etc.
