Descrevemos a montagem de um módulo digital de dois dígitos (00 a 99) que, no entanto, pode ser expandido para mais dígitos utilizando tecnologia TTL. O circuito é ideal para projetos didáticos de contadores, cronômetros, roletas e outro circuitos do mesmo tipo.
Contadores com displays de 7 segmentos são circuito de extrema importância nas aplicações digitais, principalmente com finalidades didáticas.
O projeto apresentado tem latch e utiliza displays de 7 segmentos do tipo LED com anodo comum, sendo alimentado por uma tensão de 5 V.
Na nossa versão, daremos a possibilidade da placa com os displays ser separada, facilitando sua instalação num painel.
Mais informações sobre este tipo de contador podem ser obtidas em nosso Curso de Eletrônica Digital, no volume 2 em que tratamos dos contadores e em muitos artigos do site.
Montagem

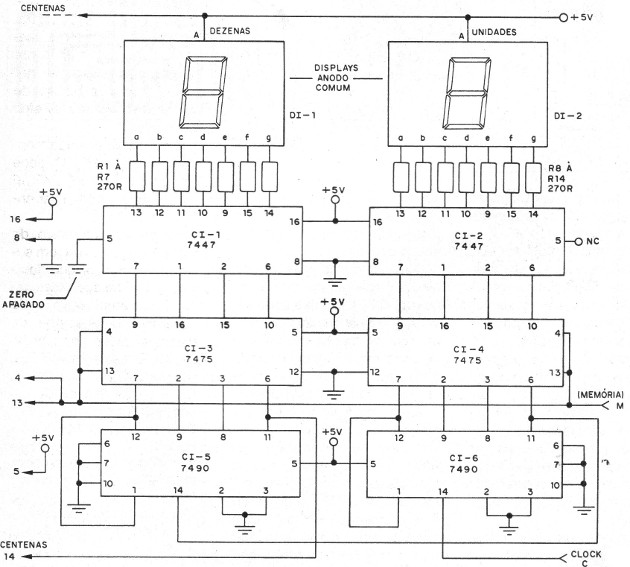

Na figura 1 temos o diagrama completo do contador.

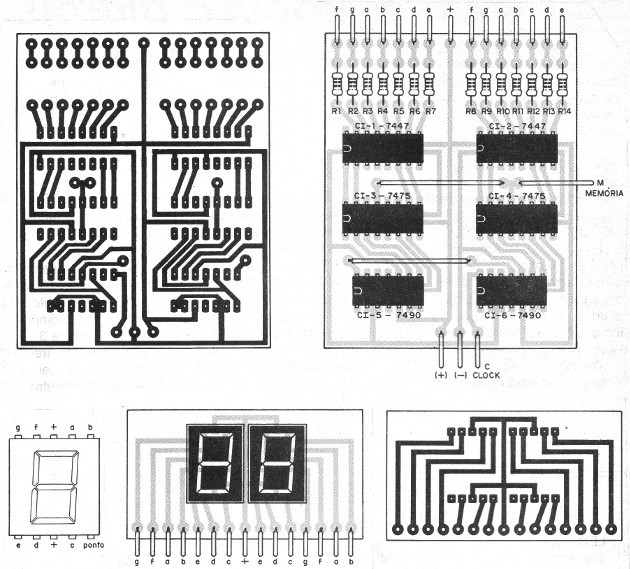

O circuito pode ser montado em duas placas separadas, sendo uma para o contador propriamente dito, e a outra para os displays, conforme mostra a figura 2.
Dependendo do tamanho dos displays a placa para estes componentes deve ser alterada, respeitando-se as limitações de correte do driver.
Na montagem, a posição dos circuitos integrados deve ser observada assim como dos displays que devem ser de anodo comum.
Os resistores são de 1/8 W com qualquer tolerância.

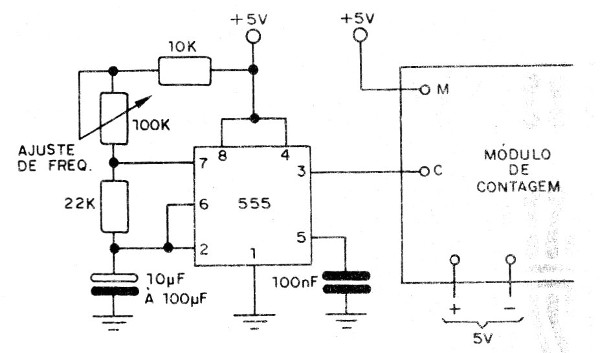

Na figura 3 temos um circuito que gera pulsos de contagem para testar o contador ou mesmo fazer um circuito de demonstração.
Observamos que a fonte de alimentação deve ser obrigatoriamente de 5 V.
No nosso site temos diversos circuitos, sendo os mais recomendados os que fazem uso do circuito integrado7805.
CI-1, CI-2 – 7447 – circuitos integrados TTL
CI-3, CI-4 - 7475 – circuitos integrados TTL
CI-5, CI-6 – 7490 – circuitos integrados TTL
DI1,DI2 – displays de 7 segmentos de anodo comum
R1 a R14 – 270 ou 330 ohms – resistores de 1/8 W
Diversos:
Placa de circuito impresso, fonte de 5 V, fios, solda, etc.
