Este circuito de Bass Booster ou Reforçador de Graves pode ser utilizado para obter efeitos especiais de som com seu televisor, ou ainda para o som do computador. Com uma potência de 40 W rms (160 pmpo), ele alimenta alto-falantes pesados de graves (woofers) com excelente rendimento.
Os efeitos de som com aumento de graves são importantes em filmes de guerra, catástrofes e outros em que temos explosões, tiros, terremotos, avalanches e outros.
Os sistemas de home theater possuem sempre um canal central para agregar a reprodução destes sons.
A figura 1 ilustra um sistema desse tipo.
Veja que sempre temos a reprodução dos graves apenas num canal, pois estes sons não se prestam à reprodução estéreo, dadas as características de separação de nossos ouvidos.

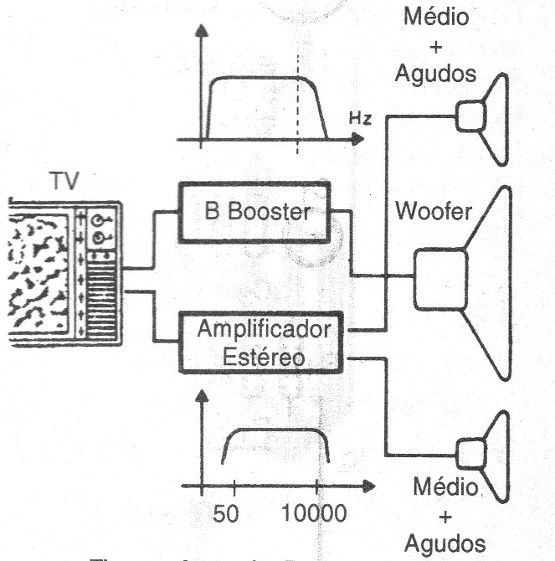

Na figura 2 temos a instalação típica do sistema com as curvas de respostas adotadas normalmente.
Para obter um canal potente de graves, o que fazemos é utilizar um amplificador integrado TDA1514A que fornece 40 W de potência, mas operando com os sinais de um filtro de graves com o TL080.
Assim, amplificando apenas os sinais abaixo de 500 Hz, com uma atenuação de 12 dB por oitava abaixo deste valor, temos um canal de graves potente para o nosso sistema multimídia.
Montagem

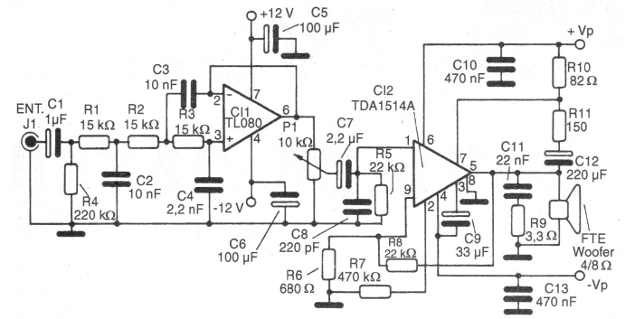

Na figura 3 temos o diagrama completo do aparelho.

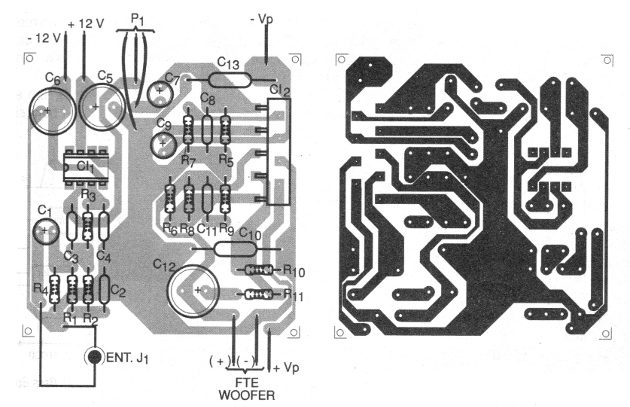

A placa de circuito impresso para a montagem é mostrada na figura 4.
O circuito integrado de potência CI-2 deve ser dotado de um excelente dissipador de calor.
Na montagem, observe as posições dos circuitos integrados e a polaridade dos capacitores eletrolíticos.
Os resistores são de 1/8 W e os capacitores eletrolíticos devem ter tensões de trabalho de acordo com o especificado na lista de materiais.

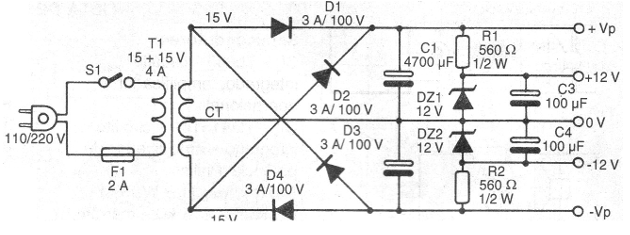

A fonte de alimentação para este circuito deve fornecer quatro tensões, com o diagrama mostrado na figura 5.

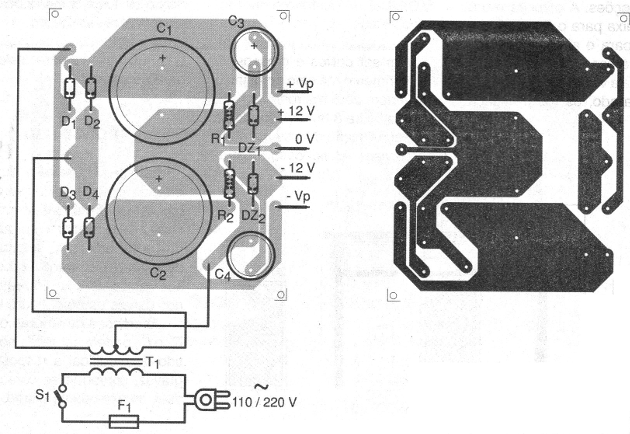

Esta fonte pode ser montada na placa de circuito impresso mostrada na figura 6.
Os diodos devem ter correntes de 3 A ou mais, e os zener são de 12 V.
Os capacitores eletrolíticos são para 50 V ou mais e as trilhas da placa devem ser largas como indicado, dada a corrente elevada de operação do circuito.
O cabo de entrada de sinal deve ser blindado para que não ocorra a captação de roncos.

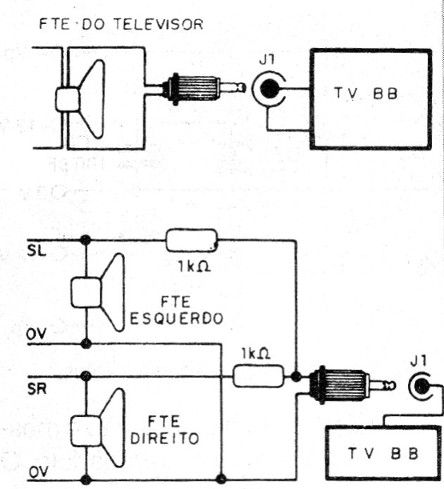

Na figura 7 temos o modo de se fazer as ligações do circuito a um sistema de som estéreo.

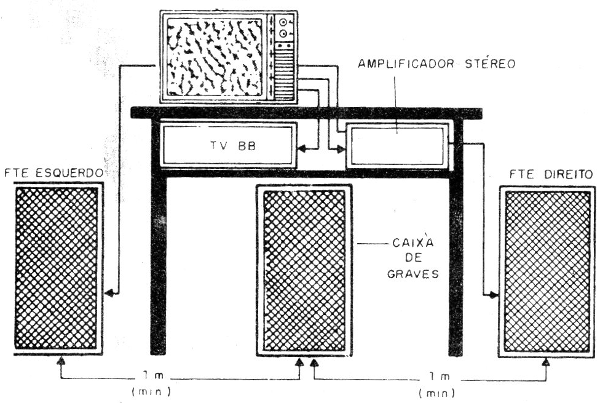

O posicionamento dos alto-falantes deve ser feito conforme mostra a figura 8.
CI-1 – TL080 – circuito integrado
CI-2 – TDA1514A – circuito integrado
R1, R2, R3 – 15 k ohms – resistores – marrom, verde, laranja
R4 - 220 k ohms – resistor – vermelho, vermelho, amarelo
R5, R8 – 22 k ohms – resistores – vermelho, vermelho, laranja
R6 – 680 ohms – resistor – azul, cinza, marrom
R7 – 470 k ohms – resistor – amarelo, violeta, amarelo
R9 – 3,3 ohms – resistor – laranja, laranja, dourado
R10 - 82 ohms – resistor – cinza, vermelho, preto
R11 – 150 ohms – resistor – marrom, verde, marrom
C1 – 1 uF – capacitor de poliéster
C2, C3 – 10 nF – capacitores de poliéster
C4 – 2,2 nF –capacitor de poliéster ou cerâmico
C5, C6 – 100 uF x 25 V – capacitores eletrolíticos
C7 – 2,2 uF x 25 V – capacitor eletrolítico
C8 – 220 pF – cerâmico
C9 - 33 uF ou 47 uF x 25 V – capacitor eletrolítico
C10, C13 – 470 nF – capacitores cerâmicos ou poliéster
C11 – 22 nF – capacitor cerâmico ou poliéster
C12 0 220 uF x 12 V – capacitor eletrolítico
P1 – 10 k ohms – potenciômetro
J1 – jaque de entrada
FTE – 4 ou 8 ohms x 60 W ou mais – alto-falante de graves (sub-woofer)
Material para a fonte:
D1 a D4 – 3 A ou mais x 100 V – diodos retificadores
DZ1, DZ2 – 12 V x 1 W – diodos zener
R1, R2 – 560 ohms x 1 W – resistores – verde, azul, marrom
C1, C2 – 4 700 uF x 36 V ou mais – capacitores eletrolíticos
C3, C4 – 100 uF x 16 V – capacitores eletrolíticos
S1 – Interruptor simples
F1 – 2 A- fusível
T1 – Transformador com 15 + 15 V x 4 A ou 5 A de secundário
Diversos:
Placa de circuito impresso, dissipador de calor, cabo de força, caixa para montagem, fios, solda, etc.
