Descrevemos a montagem de uma excelente fonte de 12 + 12 V com 1 A de corrente para alimentação de projetos que utilizem amplificadores operacionais.
Esta fonte também pode ser alterada para fornecer outras tensões com a troca dos circuitos integrados reguladores.
Usando o par 7806 e 7906 podemos obter tensões de 6 + 6 V.
A fonte utiliza reguladores positivos e negativos de tensão, de tipos muito comuns no mercado e o transformador também pode ter tensões menores para o caso da versão de 6 + 6 V.

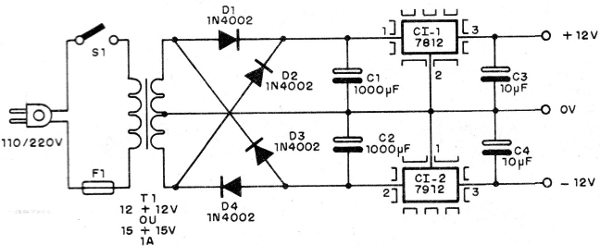

Na figura 1 temos o diagrama completo desta fonte.

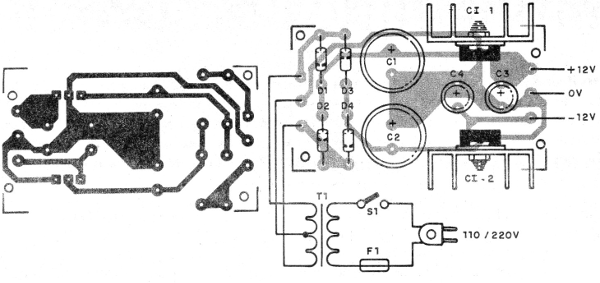

A placa de circuito impresso para a montagem é mostrada na figura 2.
Na montagem, observe as posições dos circuitos integrados, os quais devem ser dotados de radiadores de calor.
Para transformadores de correntes menores, a corrente do transformador determina a corrente máxima da fonte.
Os capacitores C1 e C2 são para 25 V e os capacitores C3 e C4 para 15 V ou mais.
Os diodos podem ser os 1N4002, 1N4004 ou equivalente, devendo ser observada sua polaridade com cuidado na montagem.
Os demais componentes não oferecem dificuldades de obtenção.
CI-1 – 7812 – circuito integrado
CI-2 – 7912 – circuito integrado
D1 a D4 – 1N4002 – diodos retificadores
T1 – Transformador de 12 + 12 V ou 15 + 15 V com 1 A ou menos – ver texto
S1 – Interruptor simples
F1 – 1 A- fusível
C1, C2 – 1 000 uF – capacitores eletrolíticos
C3, C4 – 10 uF – capacitores eletrolíticos
Diversos:
Placa de circuito impresso, radiadores de calor, cabo de força, suporte para o fusível, bornes ou cabos com garras para saída, fios, etc.
