O circuito apresentado é simples de montar, pois utiliza apenas transistores, podendo ser instalado em maquetes, robôs, barcos e outros modelos. Alimentado por pilhas, ele gera sons e faz com que LEDs pisquem alternadamente.

Este circuito de efeitos possui dois osciladores, um para gerar efeitos de luz em LEDs e outro para gerar sons.

O circuito que gera os efeitos de luz utiliza um multivibrador astável cuja frequência é determinada basicamente pelos capacitores C1 e C2 e pelo ajuste de P1.

Nos coletores dos transistores ligamos LEDs em paralelo, se bem que se forem usados tipos de alta potência esta conexão não é recomendada e, além disso, os LEDs devem ser iguais.

Este circuito controla um oscilador de áudio que produz sons variáveis ajustados por outros dois potenciômetros.

O oscilador fornece seu sinal para um pequeno alto-falante.

A alimentação é feita por pilhas comuns, com um consumo que depende dos LEDs.



Montagem

Na figura 1 temos o diagrama completo do aparelho.

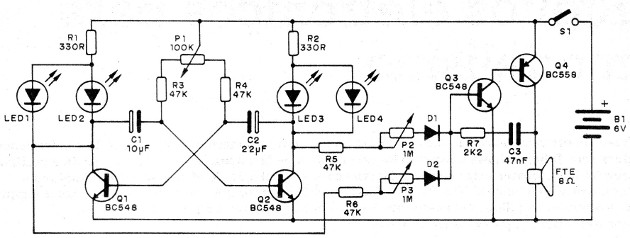

   Figura 1 – Diagrama completo
Figura 1 – Diagrama completo



Na figura 2 temos a versão em montagem simplificada utilizando uma ponte de terminais.

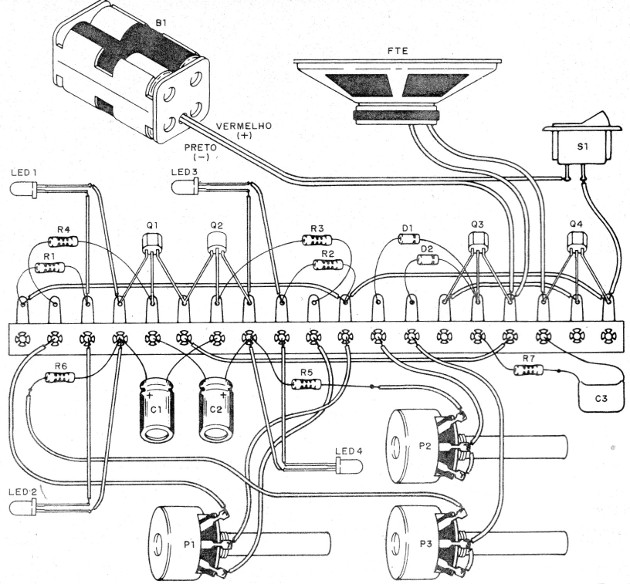

   Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais





Para uma versão em placa de circuito impresso universal, temos a disposição de componentes mostrada na figura 3.

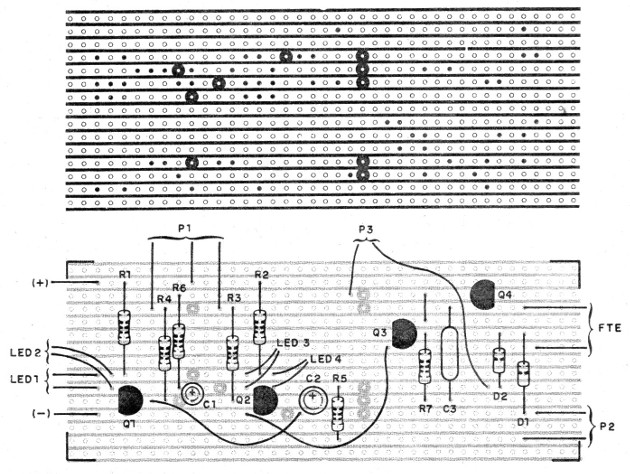

Figura 3 – Montagem em placa universal
Figura 3 – Montagem em placa universal





Na montagem, observe as posições e tipos dos transistores, já que Q4 é diferente assim como a polaridade de capacitores eletrolíticos.

Os resistores são de 1/8 W com qualquer tolerância e as tensões de trabalho dos eletrolíticos podem ser de 6 V ou mais.

O modo de instalar depende do modelo, não sendo necessário o uso de caixa.



Q1, Q2, Q3 – BC548 – transistores NPN de uso geral

Q4 – BC558 – transistor PNP de uso geral

D1, D2 -1N4148 – diodos de uso geral

LED1 a LED4 – LEDs comuns

R1, R2 – 330 ohms – resistores – laranja, laranja, marrom

R3, R4, R5, R6 – 1 k ohms – resistores – marrom, preto, vermelho

R7 – 2k2 ohms – resistor – vermelho, vermelho, vermelho

C1 – 10 uF – capacitor eletrolítico

C2 – 22 uF – capacitor eletrolítico

C3 – 47 nF – capacitor cerâmico ou poliéster

P1 – 100 k ohms – potenciômetro

P2, P3 – 1M – potenciômetros

FTE – 4 ou 8 ohms – alto-falante

S1- Interruptor simples

B1 – 4 pilhas ou fonte



Diversos:

Ponte de terminais ou placa de circuito impresso, suporte de pilhas ou fonte, caixa para montagem, botões para os potenciômetros, fios, solda, etc.
