Descrevemos uma fonte simétrica ajustável de 0 a 12 V capaz de fornecer uma corrente máxima de 1 A. A fonte é ideal para alimentar projetos com amplificadores operacionais.

O circuito apresentado utiliza transistores na regulagem da tensão de saída e um potenciômetro duplo para variar a tensão de saída ao mesmo tempo nas duas linhas, positiva e negativa.

Os componentes usados são comuns e a montagem não apresenta maiores dificuldades.

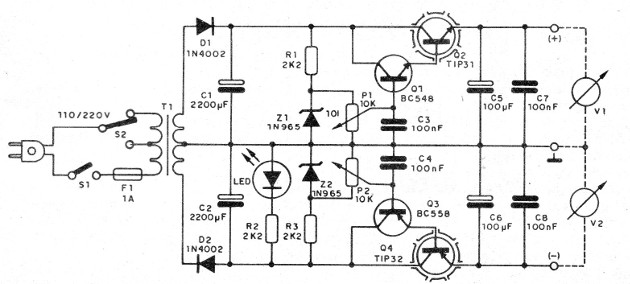

Na figura 1 temos o diagrama completo da fonte.



   Figura 1 – Diagrama completo da fonte
Figura 1 – Diagrama completo da fonte

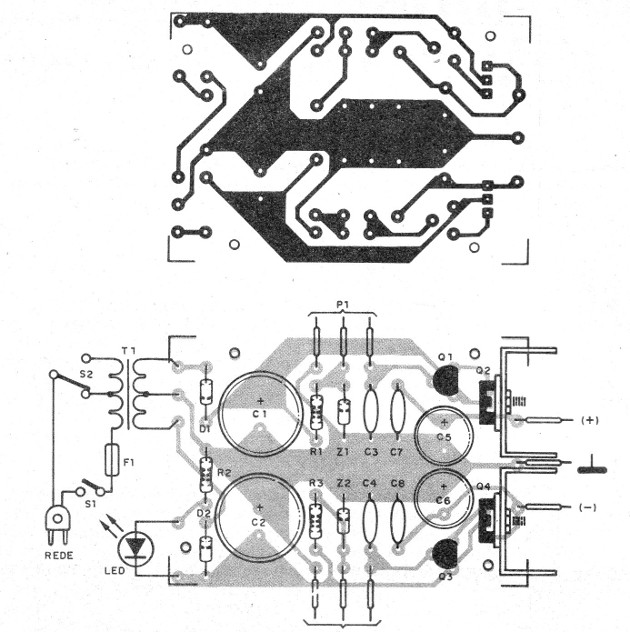

A montagem pode ser realizada em uma placa de circuito impresso com o padrão mostrado na figura 2.



   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Os transistores de potência devem ser dotados de radiadores de calor e o transformador é de 15 + 15 V de secundário com corrente de 1 A.

Na montagem, observe a posição dos transistores e a polaridade dos diodos zener e capacitores eletrolíticos.

Os capacitores eletrolíticos são para 25 V e os resistores de 1/8 W com qualquer tolerância.

O potenciômetro é duplo e pode incorporar a chave que liga e desliga a alimentação.

Os voltímetros na saída podem ser do tipo antigo de fero móvel, mas estes componentes são difíceis de obter atualmente.

O que se pode fazer para monitorar a tensão de saída é usar um multímetro e calibrar os potenciômetros de ajuste.

Para a conexão do circuito externo pode-se usar um cabo com garras de cores diferentes ou ainda bornes.



Q1- BC548 – transistor NPN de uso geral

Q2 – TIP31 – transistor NPN de potência

Q3 – BC558 – transistor PNP de uso geral

Q4 – TIP32 – transistor PNP de potência

D1, D2 -1N4002 ou equivalente – diodos de uso geral

Z1, Z2 – 12 V x 400 mW – diodos zener

C1, C2 – 2 200 uF x 25 V – capacitores eletrolíticos

C3, C4, C7, C8 – 100 nF – capacitores de poliéster ou cerâmicos

C5, C6 – 100 uF x 25 V – capacitores eletrolíticos

R1, R2, R3 – 8k2 ohms – resistores – cinza, vermelho, vermelho

P1, P2 – 10 k – potenciômetros lineares ou duplo

T1 – transformador - ver texto

S1, S2 – Chave de 1 polo x 2 posições

F1 – 1 A – fusível

LED1 – LED vermelho comum

V1, V2 – Voltímetros

Diversos:

Placa de circuito impresso, radiadores de calor, cabo de força, caixa para montagem, fios, solda.
