Este componente de apenas dois terminais da Diodes Incorporated pode operar diretamente com tensões de até 400 V tornando extremamente simples a alimentação de conjuntos de LEDs a partir da rede de energia. Veja mais neste artigo.
ART1072S
O AL5890 da Diodes Incorporated (que pode ser adquirido na Mouser em https://br.mouser.com/ds/2/115/AL5890-1274651.pdf ) é um componente de apenas dois terminais capaz de fornecer uma corrente constante a um conjunto de LEDs a partir de fontes de alta tensão até 400 V.
O artigo a seguir foi elaborado com base no datasheet que pode ser baixado no link: https://br.mouser.com/ds/2/115/AL5890-1274651.pdf O datasheet é de 2018.

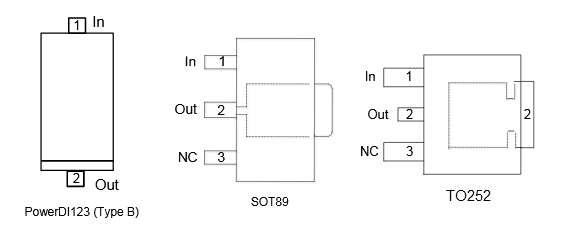

Começamos por dar as três versões de invólucros para este componente na figura 1.
![Figura 1 – Invólucros disponíveis
Figura 1 – Invólucros disponíveis](/images/stories/artigos2018/art3990_0001.png)
As correntes disponíveis podem ser de 10 mA, 15 mA, 20 mA, 30 mA e 40 mA pré-fixadas.
A tolerância para as correntes é de +/- 2 mA.
O circuito comuta quando a tensão entre seus terminais ultrapassa os 7 V. O AL5890 pode ser ligado tanto do lado positivo como negativo do conjunto de LEDs, ou seja, admite configurações high-side como low-side.

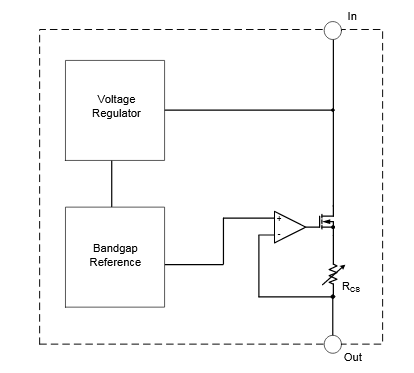

Na figura 2 temos o diagrama de blocos do componente.
![Figura 2 – Diagrama interno
Figura 2 – Diagrama interno](/images/stories/artigos2018/art3990_0002.png)
No datasheet as funções dos pinos e os parâmetros são detalhados.

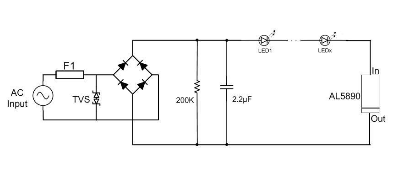

Para as aplicações práticas começamos por dar na figura 3 como alimentar uma sequência de LEDs com o AL5890 do lado negativo da alimentação.
![Figura 3 – Aplicação “low side” para rede de energia (AC)
Figura 3 – Aplicação “low side” para rede de energia (AC)](/images/stories/artigos2018/art3990_0003.png)
A quantidade de LEDs pode variar de 1 a tantos quanto seja possível pelas características dos LEDs, ou seja, a soma da queda de tensões permitir.

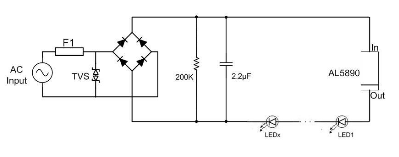

Na figura 4 temos o modo de se usar o AL5890 do lado superior (positivo) da alimentação.
![Figura 4 – Aplicação “high-side”
Figura 4 – Aplicação “high-side”](/images/stories/artigos2018/art3990_0004.png)

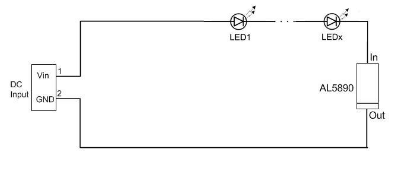

A alimentação por tensão contínua é bem mais simples, pois não precisamos nem da retificação e nem do filtro TVS. Temos então o caso “low-side” na figura 5.
![Figura 5 – Alimentação contínua “low-side”
Figura 5 – Alimentação contínua “low-side”](/images/stories/artigos2018/art3990_0005.png)

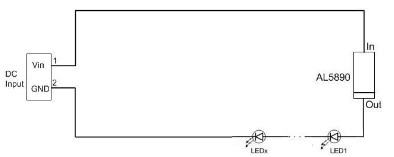

Para alimentação contínua “low-side” temos o circuito mostrado na figura 6.
![Figura 6 – Alimentação contínua “low-side”
Figura 6 – Alimentação contínua “low-side”](/images/stories/artigos2018/art3990_0006.png)

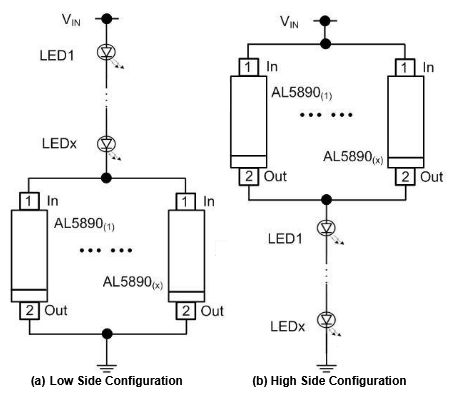

No caso em que se desejar corrente maior do que a que um único AL5890 pode fornecer, existe a possibilidade de conexão em paralelo tanto do lado alto como do lado baixo da alimentação, conforme mostra a figura 7.
![Figura 7 – Conexão em paralelo
Figura 7 – Conexão em paralelo](/images/stories/artigos2018/art3990_0007.png)
