Este artigo mostra como construir um circuito que dispara pela aproximação de um imã, mas que não usa reed-switches. O circuito pode ser usado na abertura de portas, acionamento de lâmpadas e outras aplicações semelhantes.

Os reed switches, ou interruptores de lâmina, consistem em componentes que podem ser usados para ligar ou desligar um circuito pela ação do campo magnético de um imã, conforme mostra a figura 1.

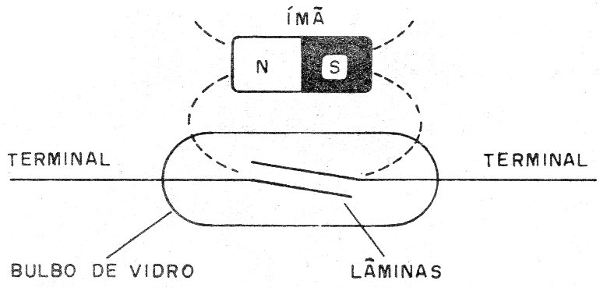

   Figura 1 – O reed-switch
Figura 1 – O reed-switch



No entanto, estes interruptores possuem pequena capacidade de controle, de algumas centenas de miliampères tipicamente, o que limita sua aplicação.

Para controlar cargas maiores devem ser utilizados circuitos auxiliares.

No entanto, o reed-switch não é a única opção que temos para ligar um circuito a partir do campo magnético de um imã.

Uma opção interessante é utilizar uma bobina captadora ligada a um SCR e é isso que faremos neste projeto.

A aproximação de um imã com movimento rápido perto de uma bobina captadora induz um pulso com intensidade suficiente para disparar um SCR e assim controlar um relé.

No nosso caso, como o circuito é alimentado por tensão contínua, uma vez disparado o circuito permanece em condução.

Para desligá-lo é preciso interromper por um momento a alimentação.



Montagem

Na figura 2 temos o diagrama completo do aparelho.

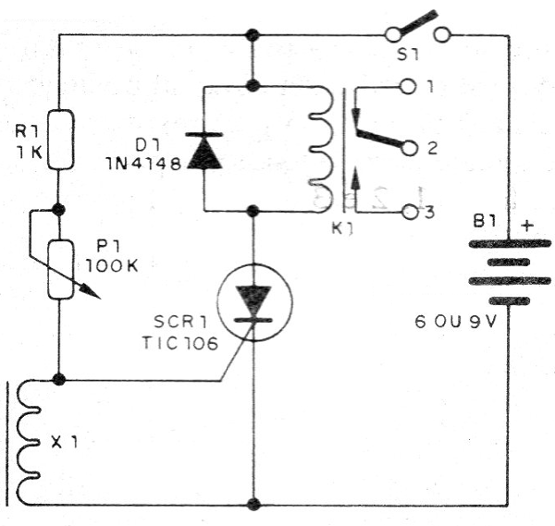

   Figura 2 – Diagrama completo da chave magnética
Figura 2 – Diagrama completo da chave magnética



Como se trata de montagem muito simples, optamos pela versão em ponte de terminais, mostrada na figura 3.

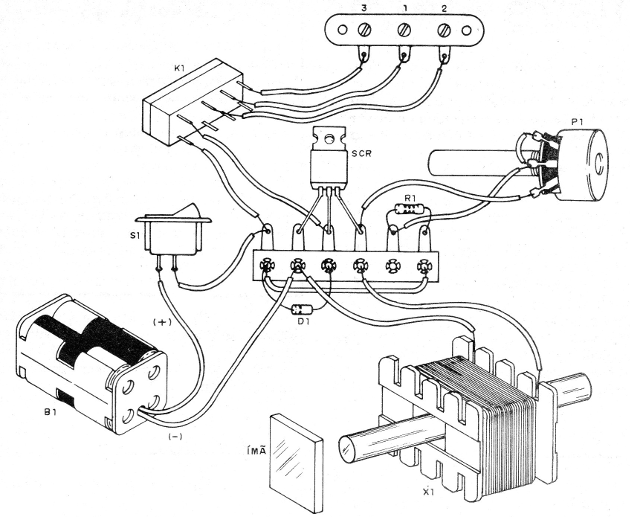

   Figura 3 – Montagem em ponte de terminais
Figura 3 – Montagem em ponte de terminais



O SCR pode ter qualquer sufixo, e não precisa de dissipador de calor.

Observe sua posição e a polaridade do diodo.

A bobina é o enrolamento primário de qualquer pequeno transformador do qual tenha sido retirado o núcleo e introduzido um bastão de ferrite.

Para alimentação pode ser necessário usar 9 V para compensar a queda de tensão de 2 V no SCR.

Para disparar, basta encostar no bastão ou passar bem perto dele um imã permanente.

Na figura 4 temos uma sugestão de um circuito completo de uma fechadura eletrônica com o sistema de rearmar.

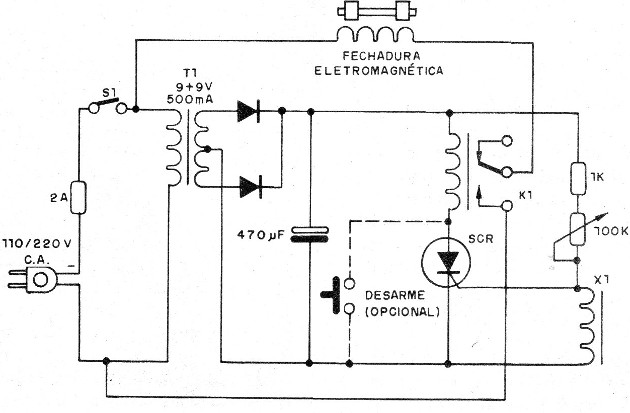

   Figura 4 – Uma fechadura eletrônica
Figura 4 – Uma fechadura eletrônica



Os diodos retificadores são 1N4002 ou equivalente e o trimpot serve para ajustar a sensibilidade.

Para testar, basta ir aproximando o imã do sensor e ajustar ao mesmo tempo o trimpot ou potenciômetro.



SCR –TIC106 – ver texto

D1 – 1N4148 – diodo de uso geral

P1 – 100k ohms a 1M ohms – trimpot ou potenciômetro

K1 – Relé sensível de 6 V

S1 – Interruptor simples

B1 – 6 V – 4 pilhas ou fonte

X1 – Sensor – ver texto

R1 – 1 k ohms x 1/8 W- resistor – marrom, preto, vermelho

Diversos:

Ponte de terminais, suporte de pilhas, fios, solda, etc.
