Este simples circuito é uma aplicação da tecnologia digital CMOS num projeto simples que tanto pode ter finalidade recreativa como didática. Ele sorteia um de dois LEDs de forma totalmente aleatória.

Este circuito consiste num sorteador de um de dois LEDs operando de forma totalmente aleatória.

São usados dois circuitos CMOS comuns e baratos o que possibilita sua montagem com pouco gasto.

O circuito, na versão original de baixa potência é alimentado por pilhas, mas podemos excitar cargas de maior potência usando fonte ou mesmo alimentadas pela rede de energia.

O que temos é um oscilador que opera de modo aleatório enviando pulsos para um contador até 2 com o conhecido 4017.

Quando pressionamos um interruptor e mantemos ele pressionado, o oscilador pára e apenas um dos LEDs permanece aceso.

Como o funcionamento do oscilador é muito rápido não se pode prever em qual LED aceso será paralisado o contador.

O consumo do circuito depende dos LEDs ficando tipicamente entre 5 e 20 mA.



Montagem

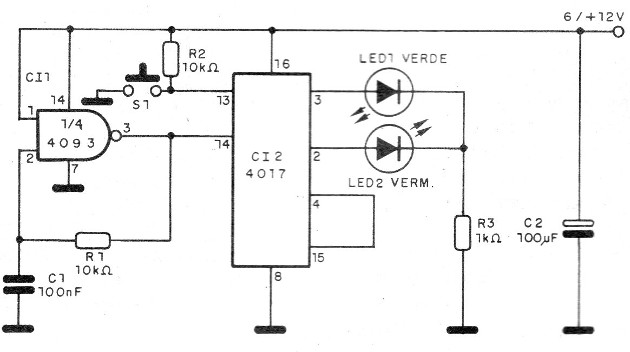

Na figura 1 temos o diagrama completo do aparelho.



   Figura 1 – Diagrama do jogo
Figura 1 – Diagrama do jogo

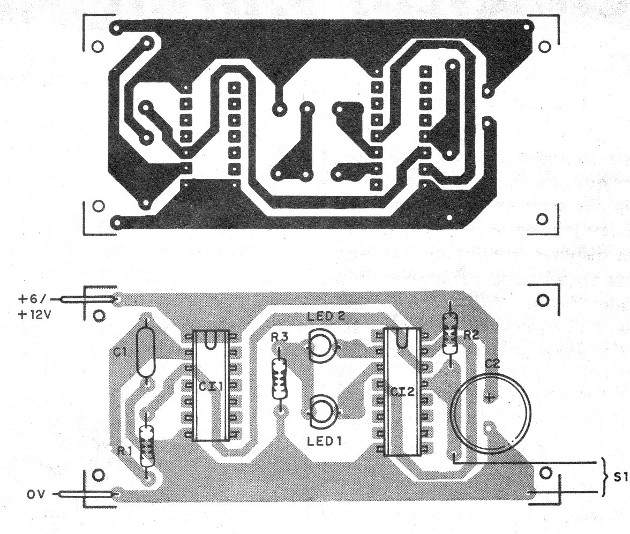

A montagem pode ser feita numa matriz de contatos ou ainda numa pequena placa de circuito impresso com a disposição de componentes mostrada na figura 2.



   Figura 2 – Placa de circuito impresso
Figura 2 – Placa de circuito impresso



Na montagem, é importante observar a posição dos circuitos integrados e a polaridade dos LEDs que podem ser de cores diferentes.

Os resistores são de 1/8 W com qualquer tolerância e os capacitores de acordo com a lista de materiais.

A alimentação pode ser feita com pilhas ou fonte.

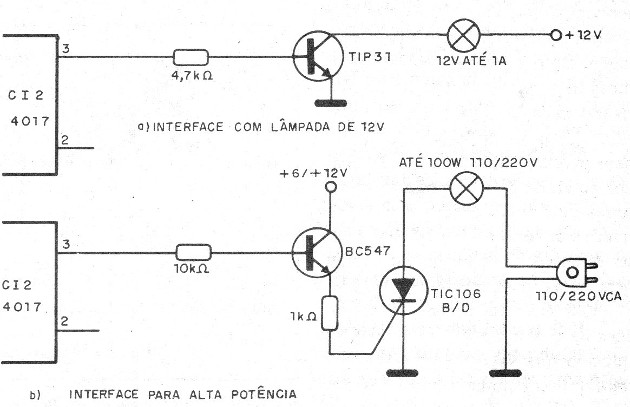

Na figura 3 temos o modo de se acrescentar uma etapa de potência para alimentação de uma lâmpada de maior consumo ou ainda um lâmpada alimentada pela rede de energia.



   Figura 3 – Etapas de potência para o circuito
Figura 3 – Etapas de potência para o circuito



Para usar é só ligar o aparelho.

Os LEDs devem piscar rapidamente.

Pressionando e mantendo o interruptor S1 nesta condição a oscilação pára e apenas um dos LEDs permanece aceso.



CI-1 – 4093 – circuito integrado CMOS

CI-2 – 4017 – circuito integrado CMOS

LED1, LED2 – LEDs comuns de qualquer cor

S1 – Interruptor de pressão NA

R1, R2 – 10 k ohms – resistores – marrom, preto, laranja

R3 – 1 k ohms – resistor – marrom, preto, vermelho

C1 – 100 nF –capacitor cerâmico ou poliéster

C2 – 100 uF – capacitor eletrolítico para 16 V ou mais

Diversos:

Placa de circuito impresso, caixa para montagem, fios, solda, etc.
