Este pequeno amplificador de áudio fornece potências de 0,5 a 3 W em alto-falantes de 4 a 8 ohms quando alimentado por tensões de 9 a 12 V. O circuito é simples e pode ser base para um excelente amplificador de uso geral.

Este amplificador tem poucos componentes, sendo todos comuns e baratos, podendo servir como amplificador de prova, em intercomunicadores, babá eletrônica, seguidor de sinais ou ainda reforçador de som para multimídia em fones.

O circuito pode ser alimentado por uma pequena fonte e tem excelente qualidade de som.

Sua impedância de entrada é de 100 k ohms, o que significa também uma excelente sensibilidade quando funcionando com microfones.



Montagem

Na figura 1 temos o diagrama completo deste amplificador que usa um operacional 741 com o ganho controlado por um potenciômetro de realimentação.



   Figura 1 – Diagrama do amplificador
Figura 1 – Diagrama do amplificador





Para a montagem, sugerimos a utilização de uma placa de circuito impresso com a disposição de componentes mostrada na figura 2.

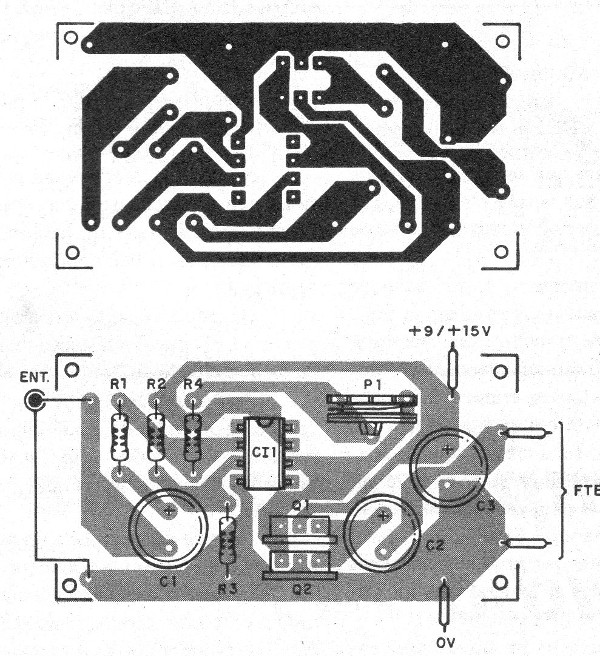

Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem





Para tensões de 9 V e impedância de 8 ohms os transistores não precisam de dissipadores de calor, mas com 12 V e 4 ohms, será interessante usar um pequeno dissipador de calor.

Na figura 3 temos uma fonte de alimentação para o circuito.

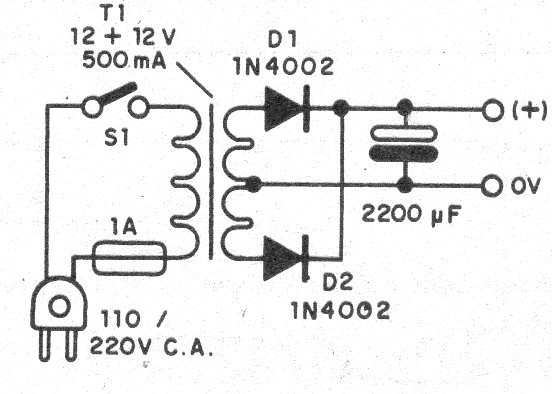

  Figura 3 – Fonte para o amplificador
Figura 3 – Fonte para o amplificador





Na montagem, observe a posição dos circuitos integrados e principalmente dos transistores, que são de tipos diferentes.

O ajuste do ganho tanto pode ser feito pelo trimpot na placa (ganho fixo) como por um potenciômetro externo.

Os resistores são de 1/8 W com qualquer tolerância e os capacitores eletrolíticos para 16 V ou mais.

Equivalentes dos transistores originais podem ser utilizados como o BD137 ou BD139 para o BD135 e os BD138 e BD140 para o BD136.



CI-1 – 741 – circuito integrado

Q1 – BD135 – transistor NNP de média potência

Q2 – BD136 – transistor PNP de média potência

R1, R4 – 1 k ohms – resistores – marrom, preto, vermelho

R2 , R3 – 22 k ohms – resistores – vermelho, vermelho, laranja

P1 – 100 k ohms – potenciômetro ou trimpot

C1 – 10 uF – capacitor eletrolítico

C2 – 1 000 uF – capacitor eletrolítico

C3 – 100 uF – capacitor eletrolítico

FTE – 4 ou 8 ohms alto-falante de pelo menos 10 cm



Diversos:

Placa de circuito impresso, caixa para montagem, jaque de entrada, fios, solda, etc.
