Este circuito usa um sensor de toque para disparar um relé por um tempo programado que pode variar entre alguns segundos a vários minutos, O circuito pode ser alimentado tanto por pilhas como por fonte.

Este circuito se baseia num 555 na configuração monoestável disparado pelo toque dos dedos num sensor.

Bastante sensível as cargas que ele pode controlar dependem apenas da capacidade dos contatos do relé.

O tempo depende do capacitor X1 que pode ter valores de 1 uF a 470 uF ou mesmo mais, se o capacitor usado for de boa qualidade.

Com 470 uF teremos uma temporização da ordem de 10 minutos.



Montagem

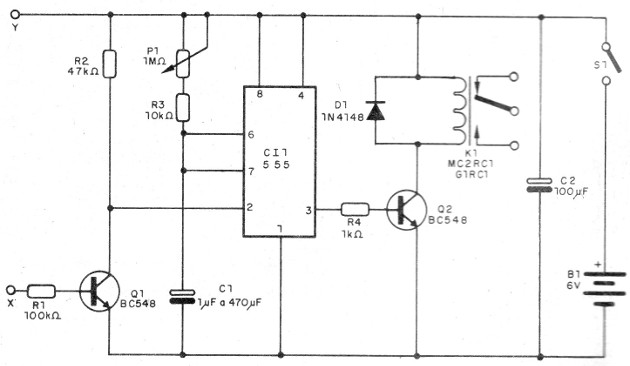

Na figura 1 temos o diagrama completo do temporizador.



   Figura 1 – Diagrama do temporizador
Figura 1 – Diagrama do temporizador

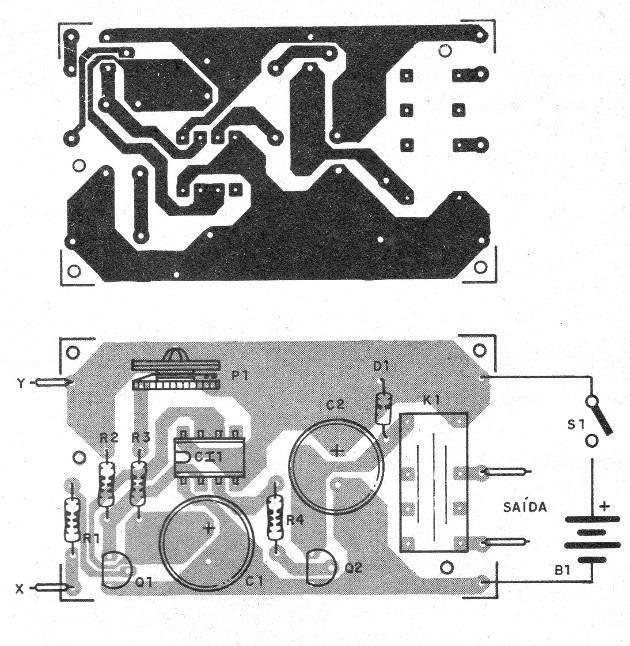

A montagem pode ser feita numa placa de circuito impresso com a disposição de componentes mostrada na figura 2.



   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Na montagem, observe as posições do circuito integrado e dos transistores.

Esta placa prevê o uso de um relé DIL sensível, mas se outros tipos forem usados, o desenho da placa deve ser alterado.

Os resistores são de 1/8 W com qualquer tolerância e os capacitores eletrolíticos são para 6 V ou mais de tensão de trabalho.

Para o sensor temos duas possibilidades.

Uma delas consiste em se usar duas chapinhas que devem ser tocadas ao mesmo tempo.

A outra consiste num sensor com chapinha de metal única, ligando-se o ponto Y do circuito á terra ou a um objeto de metal de grande porte que sirva como terra.

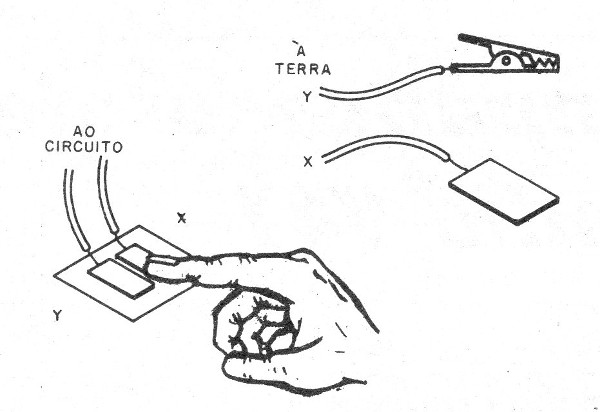

A figura 3 mostra as duas opções de sensores, lembrando que o fio do sensor, neste caso, não pode ser muito longo.



   Figura 3 – O sensor
Figura 3 – O sensor



A fonte de alimentação, se for usada, não pode ser do tipo sem transformador, por motivos de segurança.

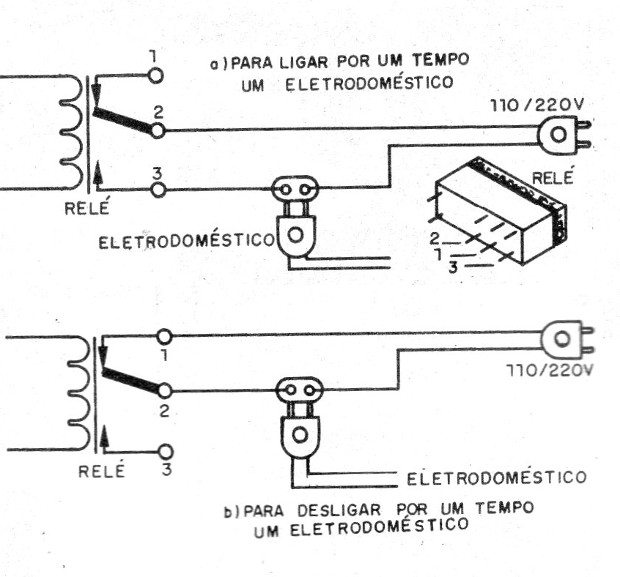

Na figura 4 temos o modo de se ligar uma carga que deva ser controlada pelo aparelho.



   Figura 4 – Conexão da carga controlada
Figura 4 – Conexão da carga controlada





CI-1 – 555 – circuito integrado

Q1, Q2 – BC548 – transistores NPN de uso geral

D1 – 1N4148 – diodo de uso geral

B1 – 6 V – 4 pilhas ou fonte

S1 – Interruptor simples

K1 – Relé de 6 V x 100 mA - DIL

P1 – 1 M ohms – potenciômetro ou trimpot

R1 – 100 k ohms – resistor – marrom, preto, amarelo

R2 – 47 k ohms – resistor – amarelo, violeta, laranja

R3 – 1 k ohms – resistor – marrom, preto, vermelho

C1 – 1 a 470 uF – capacitor eletrolítico – ver texto

C2 – 100 uF –capacitor eletrolítico

Diversos:

Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios, solda, etc.
