Este é um projeto didático que pode ser usado em feiras de ciências e exposições servindo para demonstrar o princípio de funcionamento dos LDRs e outros sensores de luz.
O oscilador muito simples que apresentamos funciona controlado pela luz, podendo ser disparado por uma lanterna ou outra fonte de pequena intensidade.

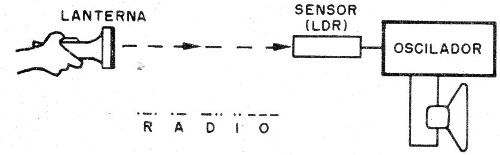

O circuito é alimentado por pilhas e pode ainda ser usado como um receptor para um telégrafo experimental através da luz, conforme mostra a figura 1.
O acender e apagar da lanterna pode ser codificado (veja Código Morse no site) de modo a se transmitir mensagens.

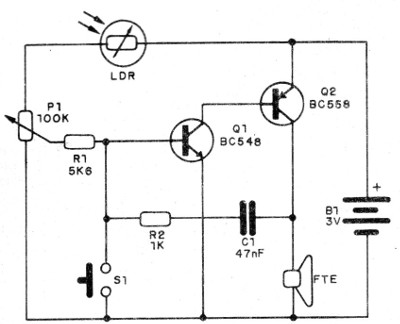

Na figura 2 temos o diagrama completo do oscilador solar.
A frequência do som pode ser alterada com a troca do capacitor de 47 nF.
Valores na faixa de 22 nF a 220 nF podem ser utilizados em problemas e o alto-falante pode ser de 2,5 cm a 10 cm com 4 a 8 ohms de impedância.

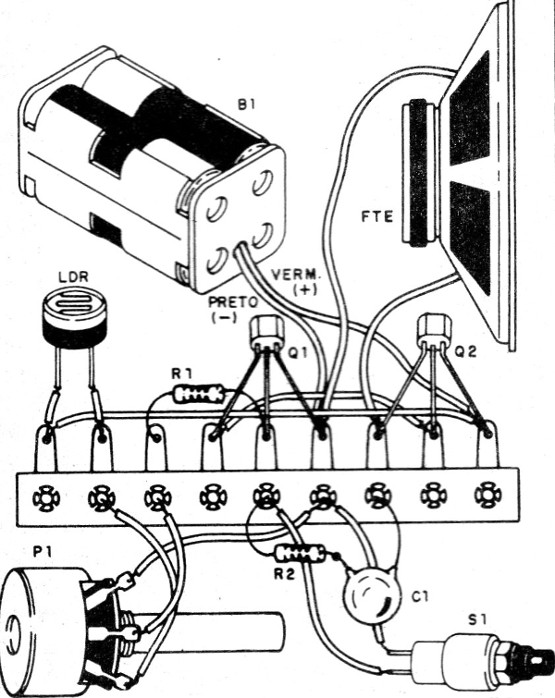

Na figura 3 damos a montagem utilizando uma ponte de terminais.
Os resistores são de 1/8 W com qualquer tolerância e o LDR é do tipo redondo comum de qualquer tamanho.
Na montagem, observe que os transistores são de tipos diferentes e que sua posição deve ser de acordo com a figura 3

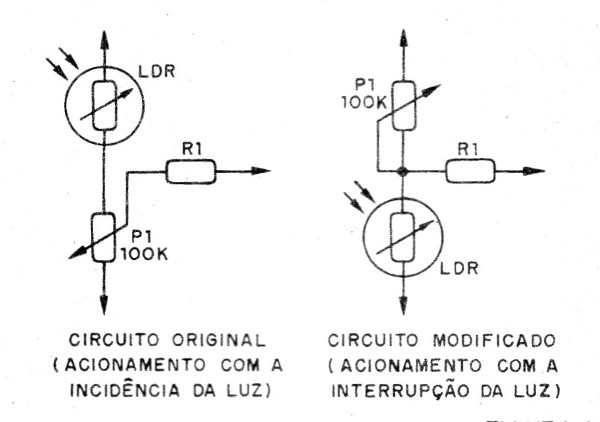

Na figura 4 mostramos como “inverter” a ação do circuito de modo que ele funcione como um alarme de passagem.
Para testar, ilumine o LDR e ajuste P1 até que o oscilador funcione.
Apagando a luz o oscilador deve parar de funcionar.
Se isso não ocorrer ajuste P1 até obter o ponto ideal de funcionamento.
Q1 – BC548 – transistor NPN de uso geral
Q2 – BC558 – transistor PNP de uso geral
LDR – LDR redondo comum
FTE- 4 ou 8 ohms – alto-falante
B1- 6 V – 4 pilhas comuns
P1 – 100 k ohms – potenciômetro ou trimpot
S1 – interruptor de pressão
C1 – 47 nF – capacitor cerâmico ou de poliéster
R1 – 5k6 – resistor – verde, azul, vermelho
R2 – 1 k ohms – resistor – marrom, preto, vermelho
Diversos:
Ponte de terminais, suporte de pilhas, caixa para montagem, fios, etc.
