Se bem que atualmente os rádios AM estão ficando fora de modo, principalmente com a breve substituição das emissões dessa faixa para o formato digital, a montagem de um circuito simples tem uma finalidade didática muito importante. O circuito descrito é sensível o bastante para não necessitar de antena e captar com excelente som as estações locais.
A finalidade deste projeto é didática, sendo indicado para os que gostam e os que estão aprendendo eletrônica.
Trata-se de um receptor para as estações da faixa de ondas médias com excelente rendimento e qualidade de som.
Muitos dos componentes usados neste projeto podem ser retirados de outros rádios AM que não funcionam mais.
O circuito é alimentado por pilhas e tem um bom amplificador que entrega sinal de excelente qualidade a um alto-falante.
Como funciona

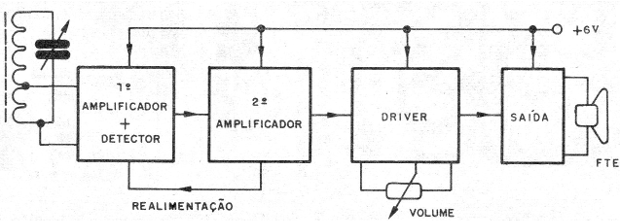

Na figura 1 temos o diagrama de blocos do receptor.
O circuito é do tipo de amplificação direta em que aproveitamos a junção PN de um dos transistores para funcionar como um diodo detector.

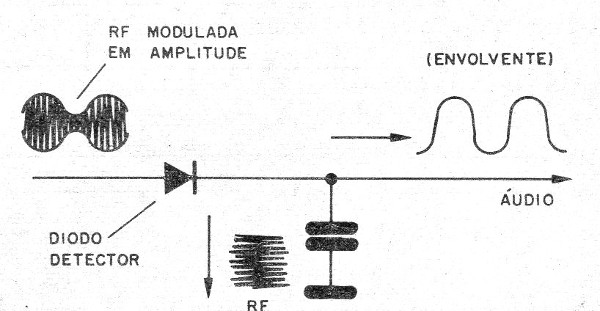

Assim, conforme mostra a figura 2, o transistor que funciona como diodo, detecta o sinal modulado sintonizado pelo circuito de entrada, obtendo-se na saída um sinal de áudio de boa intensidade.
O sinal de áudio é então aplicado a uma etapa excitadora(driver) que, por sua vez excita dois transistores complementares de saída.
A etapa de entrada que detecta o sinal, na verdade tem um sistema de realimentação através de R2 que proporciona um grande ganho.
Na saída dela ligamos o potenciômetro de volume.
A configuração da etapa de saída é em simetria complementar com dois transistores complementares de bom ganho.
Esta etapa pode fornecer um sinal de boa potência ao alto-falante usado.
Montagem

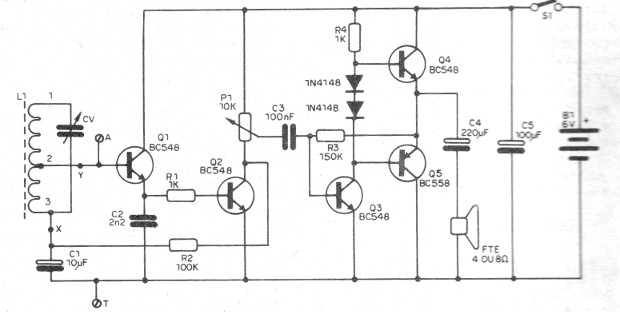

Na figura 3 temos o diagrama completo do receptor.

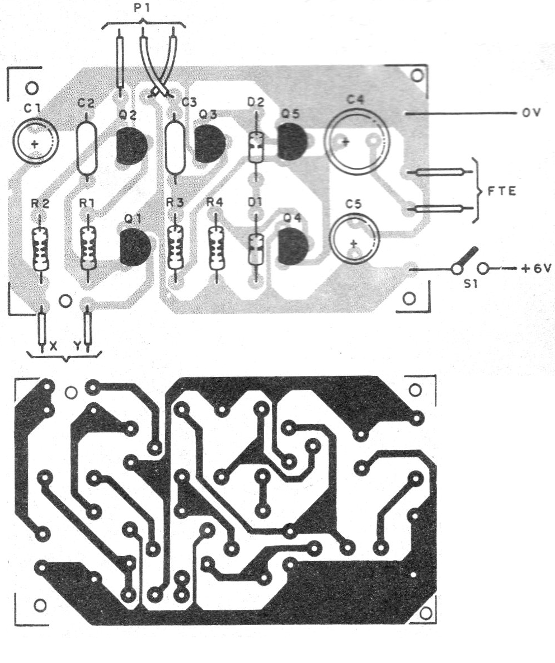

A montagem pode ser feita numa pequena placa de circuito impresso, conforme mostra a figura 4.
A bobina deve ser montada num bastão de ferrite que pode ser aproveitado de um velho rádio transistorizado.

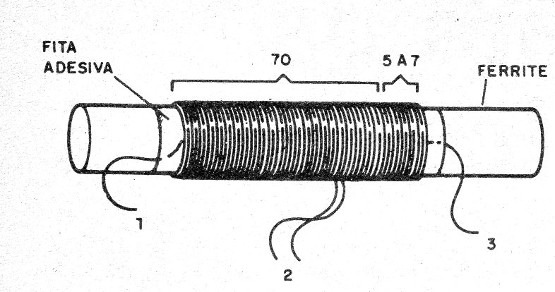

Assim, conforme mostra a figura 5 ela consta de 70 + 5 a 7 espiras de fio esmaltado fino, que pode ser do 30 ao 28 AWG.
Ao fazer a tomada, a bobina deve continuar a ser enrolada no mesmo sentido.

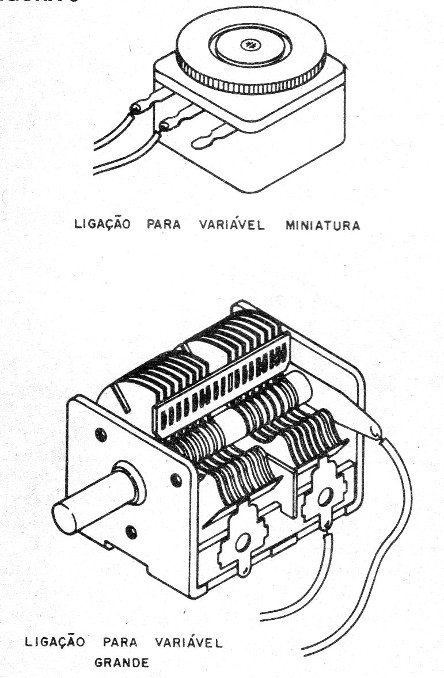

O capacitor variável pode ser de dois tipos, conforme mostra a figura 6.
O primeiro tipo é aproveitado de um radinho AM transistorizado fora de uso, mostrando-se os pontos de ligação.
O segundo tipo é do tipo encontrado em antigos receptores valvulados, também sendo mostrados os pontos de ligação.
Veja se este capacitor ainda está bom girando seu eixo.
As placas móveis não devem encostar nas placas fixas, pois se isso ocorrer ele estará em curto, não podendo ser usado.
Na montagem, observe as posições e os tipos dos transistores assim como a polaridade de diodos e capacitores eletrolíticos.
Os resistores são de 1/8 W com qualquer tolerância e os eletrolíticos para 6 V ou mais de tensão de trabalho.
Os demais componentes devem ser de acordo com as especificações da lista de material.
Prova e Uso
Coloque as pilhas no suporte e ajuste CV de modo a sintonizar alguma estação.
O volume deve estar aberto.
Ao sintonizar procure girar o rádio encontrando a melhor posição de recepção.

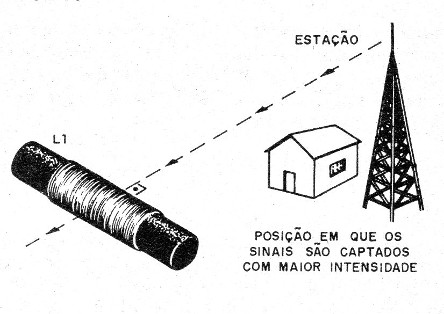

A melhor posição é aquela em que a bobina fica perpendicular à direção da estação conforme mostra a figura 7.
O circuito também conta com terminais para ligação de uma antena externa e terra, quando estações distantes e fracas poderão ser captadas.
Q1 a Q4 – BC548 – transistores NPN de uso geral
Q5 – BC558 – transistor PNP de uso geral
D1, D2 – 1N4148 – diodos de uso geral
P1 – 10 k ohms – potenciômetro
FTE- 4 ou 8 ohms – alto-falante de 10 cm ou maior
L1 – Bobina – ver texto
CV – capacitor variável – ver texto
B1 – 6 V – 4 pilhas pequenas
S1 – Interruptor simples
C1, C5 – 10 uF – capacitor eletrolítico
C2 – 2n2 – capacitor cerâmico
C3 – 100 nF – capacitor cerâmico ou poliéster
C4 – 220 uF – capacitor eletrolítico
R1, R4 – 1 k ohms – resistores – marrom, preto, vermelho
R2 – 100 k ohms – resistor – marrom, preto, amarelo
R3 – 150 k ohms – resistor – marrom, verde, amarelo
Diversos:
Placa de circuito impresso, caixa para montagem, suporte de pilhas, botão para o potenciômetro, ferrite, fios, solda, etc.
