Este circuito, indicado apenas para lâmpadas incandescentes, é ideal para um sistema automático de jardim e porta de entrada. Simples de montar, ele utiliza componentes comuns e de baixo custo.

Se bem que as lâmpadas incandescentes não sejam muito comuns, e que este tipo de aparelho possa ser comprado pronto, nada impede que o leitor que gosta de eletrônica o monte.

O que o circuito faz é acender uma lâmpada incandescente quando escurece e apagar ao amanhecer.

O circuito opera com lâmpadas de 5 a 100 W, sendo ideal para jardins e portas de entrada que precisam ter um certo nível de luz ao anoitecer.

A operação pode ser feita tanto na rede de 110 V como 220 V e o controle é de onda completa com SCR.



Como Funciona

A base do circuito é um controle de fase utilizando um transistor unijunção que dispara um SCR.

No emissor do unijunção temos a conexão de um LDR que é o sensor do circuito.

Quando o LDR está iluminado, o unijunção não oscila e com isso o SCR não recebe pulsos de disparo.

Nestas condições a lâmpada, ligada como carga, permanece apagada.

Quando o LDR deixa de receber luz, o unijunção entra em oscilação e os pulsos aplicados à comporta do SCR fazem com que a lâmpada acenda.

O circuito tem dois ajustes.

O primeiro é o ponto de disparo dado por p2 e o segundo é a frequência dos pulsos para que tenhamos um acendimento da lâmpada sem cintilações.



Montagem

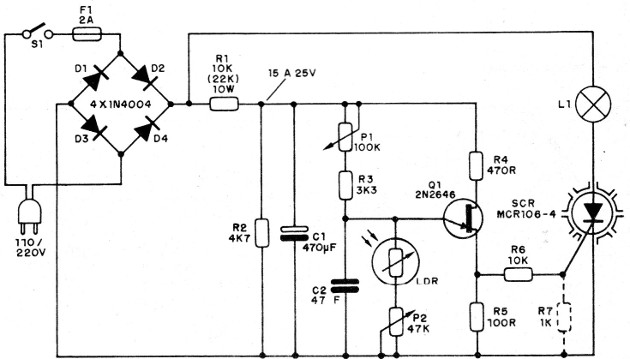

Na figura 1 temos o diagrama completo do interruptor crepuscular.



   Figura 1 – Diagrama completo do aparelho
Figura 1 – Diagrama completo do aparelho

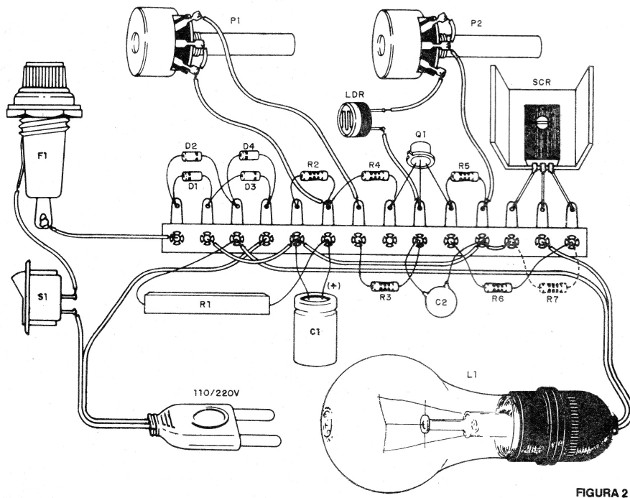

Para uma montagem descompromissada, podemos usar uma ponta de terminais com a disposição de componentes mostrada na figura 2.



   Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais

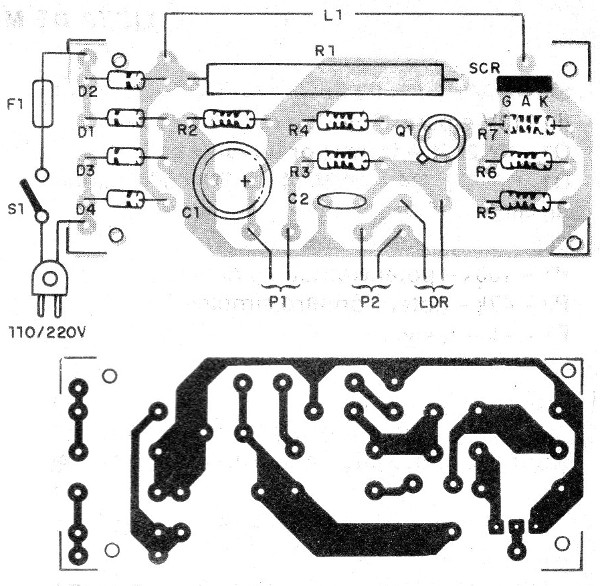

É claro que uma montagem melhor pode ser feita com a utilização de uma placa de circuito impresso como a mostrada na figura 3.



Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



R1 depende da rede de energia, sendo de 10k para a rede de 110 V e 22 k para a rede de 220 V, com 10 W de dissipação nos dois casos.

O SCR deve ter sufixo B ou D se a rede for de 110 V e D se a rede de 220 V.

Para lâmpadas acima de 40 W ele deve ser dotado de um dissipador de calor.

Os resistores são de 1/8 W com qualquer tolerância e o eletrolítico é para 25 V ou mais.

Na montagem, observe a posição do transistor unijunção e do SCR assim como a polaridade de diodos e do capacitor eletrolítico.

A lâmpada pode ficar longe do circuito de controle e o LDR deve ser instalado de modo que receba apenas a luz do céu, pois se a luz da lâmpada que controla o realimentar, o circuito entra em oscilação.





SCR – TIC106 B ou D – ver texto

Q1 – 2N2646 – transistor unijunção

D1, D2, D3, D4 – 1N4004 (110 V) ou 1N4007 (220 V) – diodos de silício

LDR – LDR redondo comum

P1 – 100 k ohms – potenciômetro ou trimpot

P2 – 47 k ohms – potenciômetro ou trimpot

F1 – 2 A – fusível

S1 – Interruptor simples

R1 – 10 k x 10 W(110 V) ou 22 k x 10 W (220 V) – resistor de fio

R2 – 4k7 ohms – resistor – amarelo, violeta, vermelho

R3 – 3k3 ohms – resistor – laranja, laranja, vermelho

R4 – 470 ohms – resistor – amarelo, violeta, marrom

R5 – 100 ohms – resistor – marrom, preto, marrom

R6 – 10 k ohms – resistor – marrom, preto, laranja

R7 – 1 k ohms – resistor – marrom, preto, vermelho

L1 – Lâmpada de 5 a 100 W incandescente

C1 – 170 uF – capacitor eletrolítico

C2 – 47 nF – capacitor cerâmico ou poliéster



Diversos:

Ponte de terminais ou placa de circuito impresso, cabo de força, soquete para a lâmpada, fios, solda, etc.
