O circuito integrado utilizado neste projeto é um dos mais versáteis, podendo servir de base para um amplificador portátil para microfone, violão, guitarra ou outro instrumento musical. Veja como montá-lo neste artigo.
Descrevemos a montagem de um amplificador de áudio que na versão normal tem uma potência de 8 W, mas que pode chegar aos 10 W com 16 V em 2 ohms de carga.
A qualidade de som é excelente e a sensibilidade permite a utilização direta de microfones e captadores cerâmicos de bom rendimento.
Com fontes de sinal menos intensas é preciso usar um pré-amplificador de boa qualidade.
Dois amplificadores podem ser montados para a elaboração de excelente amplificador, lembrando que este componente já é utilizado em equipamentos comerciais de som.
O TDA2002

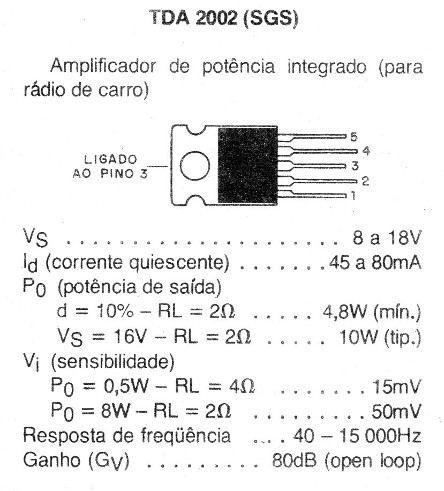

Também encontrado com a designação de uPC2002, conforme o fabricante, este circuito integrado tem invólucro TO220, conforme mostra a figura 1, possibilitando sua montagem fácil em placa e a fixação de um dissipador de calor.
![Figura 1 – o TDA2002
Figura 1 – o TDA2002](/images/stories/artigos2017/art1683_0001.jpg)
Nesta mesma figura temos suas características principais que são aproveitadas neste projeto.
Montagem

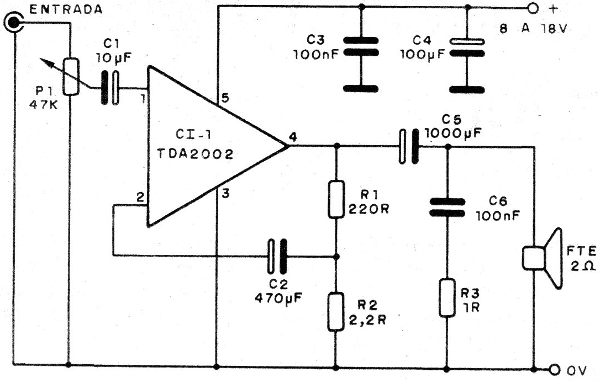

Na figura 2 temos o circuito completo do amplificador na sua versão monofônica.
![Figura 2 – Circuito do amplificador
Figura 2 – Circuito do amplificador](/images/stories/artigos2017/art1683_0002.png)

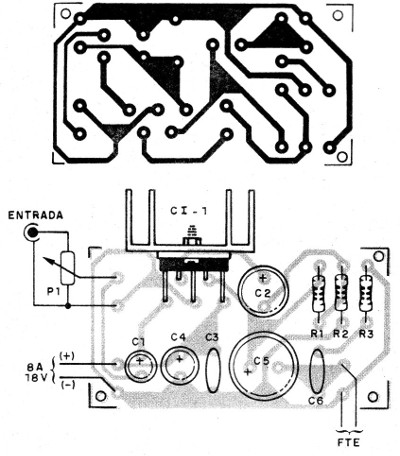

A placa de circuito impresso para a montagem é mostrada na figura 3.
![Figura 3 – Placa para a montagem
Figura 3 – Placa para a montagem](/images/stories/artigos2017/art1683_0003.jpg)
Na montagem é preciso observar a posição do circuito integrado e polaridade dos capacitores eletrolíticos.
Um bom radiador de calor deve ser fixado ao componente, utilizando-se pasta térmica.
Os resistores são de1/8 W com qualquer tolerância e os capacitores eletrolíticos para 16 V ou mais.

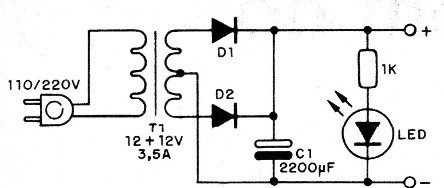

Na figura 4 damos uma fonte de alimentação simples para a versão monofônica do amplificador.
![Figura 4 – Fonte de alimentação para o circuito
Figura 4 – Fonte de alimentação para o circuito](/images/stories/artigos2017/art1683_0004.jpg)
Os diodos podem ser os 1N5404 e para uma versão estereofônica, a corrente do transformador deve ser dobrada.
A corrente, neste caso é mantida e o capacitor deve ter uma tensão de trabalho de 25 V ou mais.

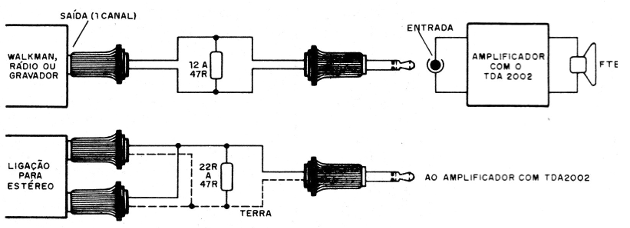

A figura 5 mostra como fazer a ligação de uma fonte de sinal de pequena intensidade como um MP3, radinho ou outro equipamento que tenha jaque de fone mono ou estéreo.
![Figura 5 – Adaptação de jaques
Figura 5 – Adaptação de jaques](/images/stories/artigos2017/art1683_0005.png)
Os volumes devem ser ajustados para que o som obtido não apresente distorção.
CI-1 – TDA2002 – circuito integrado
P1 – 47k – potenciômetro
FTE – 2 a 8 ohms – alto-falante de pelo menos 20 cm
C1 – 10 uF – capacitor eletrolítico
C2 – 470 uF –capacitor eletrolítico
C3, C6 – 100 nF – capacitor cerâmico ou poliéster
C4 – 100 uF – capacitor eletrolítico
C5 – 1 000 uF – capacitor eletrolítico
R1- 220 ohms – resistor – vermelho, vermelho, marrom
R2 – 2,2 ohms – resistor – vermelho, vermelho, dourado
R3 – 1 ohms – resistor – marrom, preto, dourado
Diversos:
Placa de circuito impresso, material para a fonte, caixa para montagem, jaque de entrada, fios, solda, etc.
