Detector de Campos Magnéticos (ART1676)

Este sensível detector de campos magnéticos pode detectar campos magnéticos de pequenos imãs ou alternados criados por motores e linhas de transmissão. Fácil de montar, ele aciona um LED que brilha por alguns segundos na presença do campo.

Passe um pequeno imã diante do sensor, ou aproxime o sensor de um fio ou um transformador e o LED acenderá.

Este sensível detector de campos magnéticos é alimentado por pilhas comuns sendo fácil de montar.

São usados componentes comuns de fácil obtenção e nenhuma calibração é necessária, havendo apenas um controle de ganho.

O circuito é formado por um amplificador operacional com ganho muito alto no qual é ligado o sensor que consiste numa bobina captadora.

Na presença de campos a saída do operacional oscila e com isso o 555 monoestável que temos adiante é disparado.

Com a ida da saída do 555 o LED acende por tempo determinado por R3 e pelo capacitor C2.

O sensor nada mais é do que o enrolamento primário de um transformador de alimentação comum do qual tenhamos retirado o núcleo e colocado um pequeno bastão de ferrite.

Montagem

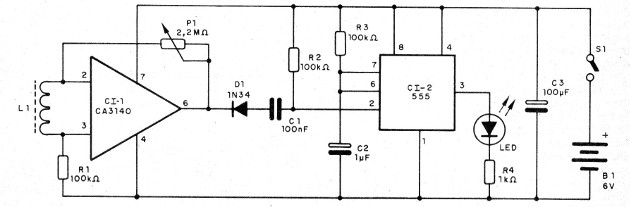

Na figura 1 temos o diagrama completo do detector.

Figura 1 – Diagrama do detector

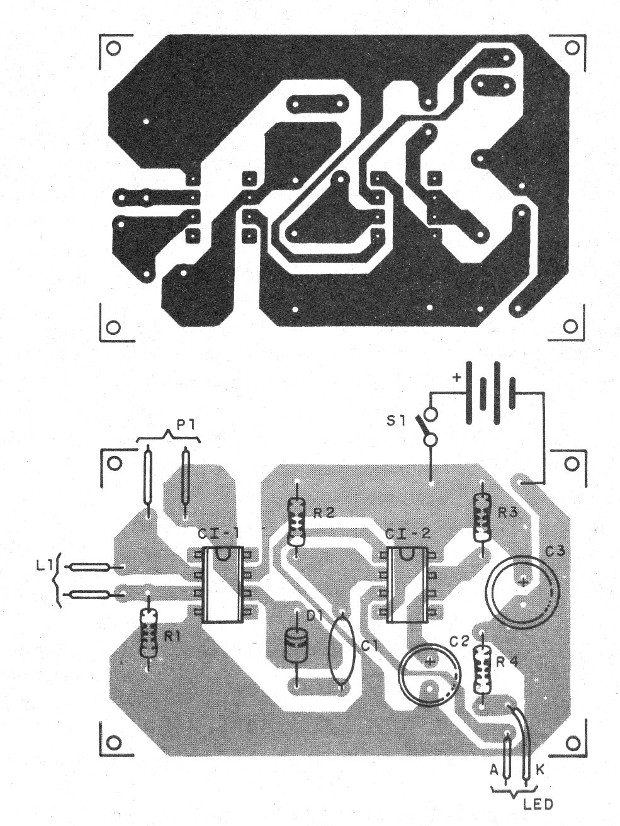

A placa de circuito impresso para a montagem é mostrada na figura 2.

Figura 2 – Placa para a montagem

Na montagem, observe as posições dos circuitos integrados e a polaridade do LED assim como de C3.

O sensor deve ficar do lado de fora da caixa.

Os resistores são de 1/8 W com qualquer tolerância e os demais componentes conforme especificações da lista.

Para testar, passe um pequeno imã rapidamente diante do sensor, pois o circuito detecta campos varáveis e ajuste P1 para maior sensibilidade.
