Microfone Sem Fio de FM (ART1643)

Uma das características deste microfone sem fio é a sua estabilidade, permitindo movimentos sem a perda da sintonia, o que não ocorre com os transmissores de FM mais simples. Veja neste artigo como fazer a sua montagem com componentes comuns.

Um dos problemas dos pequenos transmissores de FM é que, ligando a antena diretamente ao coletor do transistor oscilador qualquer movimento ou aproximação de objetos afeta a sintonia.

Assim, esses pequenos transmissores tendem a escapar de frequência ou se ornar instáveis, dificultando seu uso como microfone volante.

O circuito que descrevemos não tem este problema, pois usa uma etapa de antena isolada do circuito oscilador onde é ligada a antena e, com isso, a instabilidade desaparece.

O circuito é alimentado por apenas duas pilhas (3 V) e pode ser colocado numa caixa compacta, até de mesmo de um microfone comum.

Seu alcance será de algumas dezenas de metros, o suficiente para a aplicação que propomos.

Na verdade, se o leitor tiver muita habilidade, pode até tentar fazer uma versão SMD da placa, obtendo assim uma montagem muito compacta.

Como Funciona

Para amplificar os sinais do microfone de eletreto usado na montagem temos um transistor amplificador comum.

Este transistor aplica o sinal de áudio à base do transistor oscilador que determina através de um circuito LC a frequência de operação do transmissor.

O sinal modulado retirado do coletor deste transistor é levado e um circuito tanque com uma bobina e um capacitor que fazem o acoplamento da antena.

Com isso a antena não afeta o circuito oscilador e o transmissor tem muito maior estabilidade.

O LED usado para monitorar o funcionamento é opcional.

Montagem

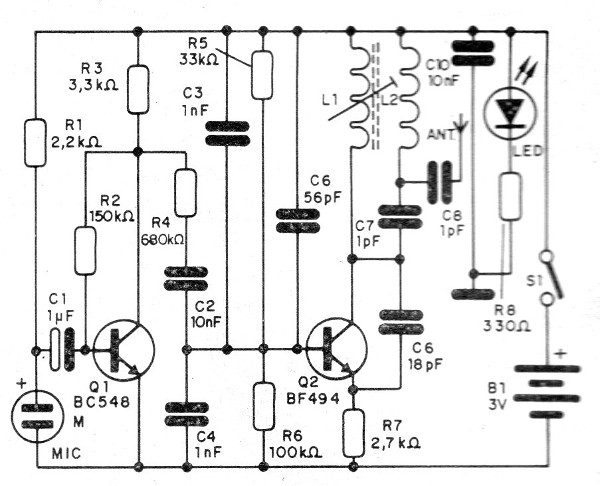

Na figura 1 temos o diagrama completo do microfone sem fio que opera entre 88 e 108 MHz.

Figura 1 – Diagrama do microfone sem fio

A placa de circuito impresso é bem compacta com o uso de resistores montados verticalmente e capacitores cerâmicos miniatura.

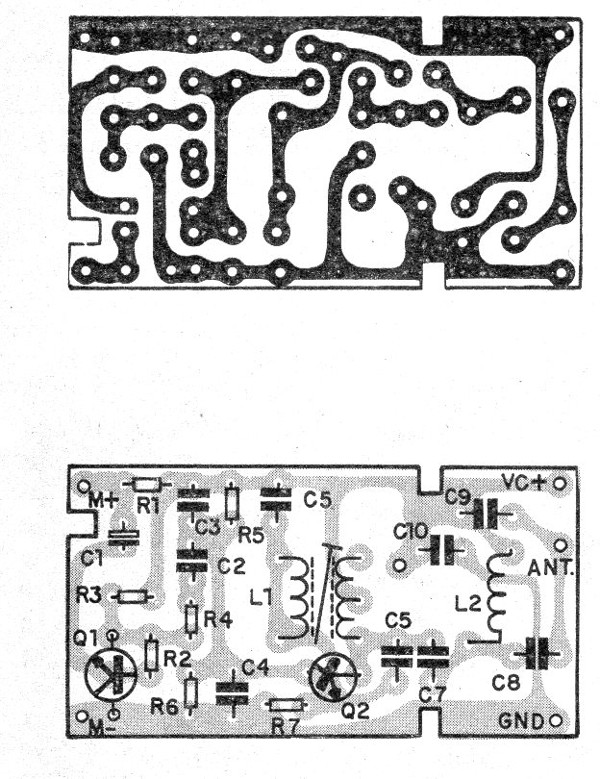

O padrão para esta placa é mostrado na figura 2.

Figura 2 – Placa de circuito impresso para a montagem

A bobina L1 é formada por 3 espiras de fio 32 numa forma de FI comum de rádio com núcleo de ferrite ajustável de 0,5 cm de diâmetro.

A bobina L2 é formada por 30 espiras de fio 32 enroladas numa forma de papelão cilíndrica de 0,5 cm de diâmetro, sem núcleo, com a espiras bem juntas.

A antena consiste num pedaço de fio flexível encapado de 20 a 30 cm de comprimento.

Os resistores são de 1/8 W ou menores com qualquer tolerância e os capacitores são cerâmicos.

O único eletrolítico deve ter tensão de trabalho de 3 V ou mais e para maior compacidade pode ser usado um capacitor de tântalo.

O microfone é de eletreto de dois terminais e as pilhas podem ser AAA(palito) para ocupar menos espaço.

O consumo do circuito é da ordem de 30 mA, o que significa uma boa durabilidade para as pilhas.

Ajustes e Uso

Sintonize nas proximidades um receptor de FM sintonizado em frequência livre (fora de estação).

Ligue o microfone e ajuste o núcleo da bobina com uma chave plástica para captar o seu sinal com maior intensidade.

Não use chave de metal, pois o metal afeta o ajuste.

Cuidado para não captar sinais espúrios que são mais fracos.

Afastando o microfone, se o sinal desaparecer é sinal que não se trata do fundamental, ma sim de um espúrio ou harmônica.

Comprovado o funcionamento é só fazer a instalação definitiva e utilizar o microfone sem fio.
