Fontes de alimentação são indispensáveis na bancada de trabalho do praticante de eletrônica. A fonte básica que descrevemos usa apenas transistores e tem a configuração básica de um regulador série. Simples de montar, ela usa componentes comuns.

Esta fonte de alimentação transistorizada, pela sua configuração não apenas tem utilidade na bancada do eletrônico como também serve de trabalho prático para os que estão estudando os reguladores tipo série.

O circuito pode fornecer uma corrente máxima d 1 A determinada pelo transformador usado, mas pode-se conseguir até um pouco mais com um transformador maior.

A fonte não é protegida e o instrumento indicador de tensão na saída é opcional, já que podemos usar no ajuste um multímetro comum.



Montagem

Na figura 1 temos o diagrama completo da fonte.

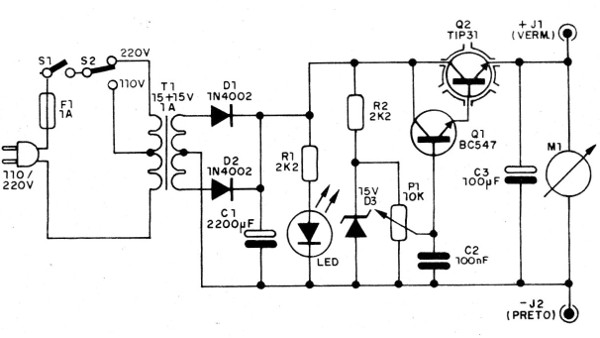

   Figura 1 – Diagrama completo da fonte
Figura 1 – Diagrama completo da fonte



Como se trata de montagem simples, considerada didática, podemos fazer uso de uma ponte de terminais, com a disposição de componentes mostrada na figura 2.

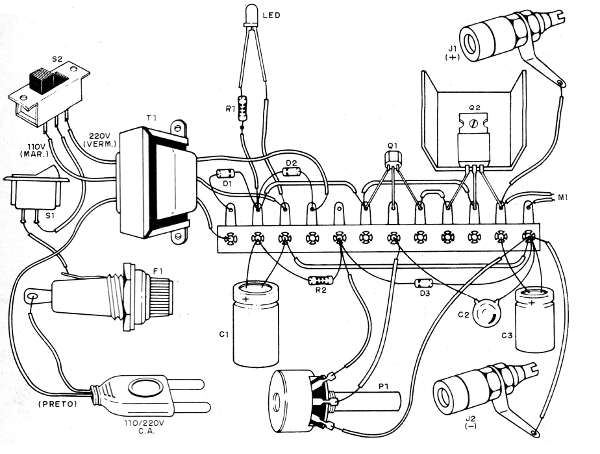

   Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais



O transistor de potência deve ser dotado de um bom radiador de calor.

Na nossa versão usamos um transformador com duas tensões de entrada, mas isso é opcional.

Na montagem, observe as posições dos transistores e a polaridade de diodos e capacitores eletrolíticos.

Os resistores são de 1/8 W com qualquer tolerância e os eletrolíticos com tensões de acordo com o indicado na lista de material.

Para testar, basta ligar e conectar o multímetro numa escala DC na saída.

Ajuste o potenciômetro para verificar se a tensão varia corretamente em toda a faixa.

Para usar, nunca mude de tensão com a carga conectada.





Q1 – BC548 – transistor NPN de uso geral

Q2 – TIP32 - transistor NPN de potência

D1, D2 – 1N4002 – diodos de uso geral

LED – LED vermelho comum

Z1 – 15 V x 1 W – diodo zener

M1 – Voltímetro 0-15 V - opcional

P1 – 10 k ohms – potenciômetro

R1, R2 – 2k2 ohms – resistores – vermelho,vermelho, vermelho

C1 – 2 200 uF x 25 V – eletrolítico

C2 – 100 uF x 25 V – eletrolítico

S1 – Interruptor simples

F1 – 1 A- fusível

S1 – Interruptor simples

S2 – Chave de tensão – opcional

T1 – Transformador de 15 + 15 V com 1 A – ver texto

Diversos:

Ponte de terminais, dissipador para o transistor, cabo de força, suporte para o fusível, fios, solda, etc.
