Este divisor de frequências separa os canais agudos dos graves e médios de um sistema de som até 50 W. O circuito é indicado para cargas de 4 e 8 ohms.
O divisor de frequências que descrevemos tem uma boa separação e excelente qualidade.
Os indutores devem ser enrolados pelos montadores e os capacitores devem ser do tipo despolarizado.

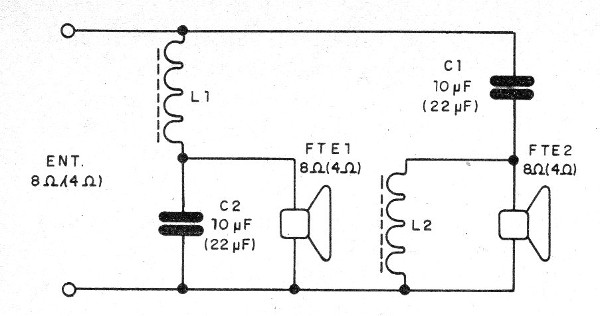

Na figura 1 temos o diagrama completo do divisor.
![Figura 1 – Diagrama do divisor
Figura 1 – Diagrama do divisor](/images/stories/artigos2017/art1619_0001.jpg)

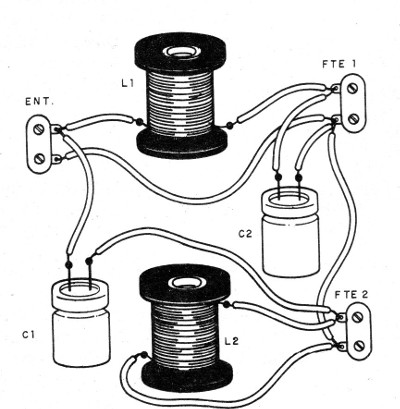

Na figura 2 temos o aspecto da montagem.
![Figura 2 – Aspecto da montagem
Figura 2 – Aspecto da montagem](/images/stories/artigos2017/art1619_0002.jpg)
Tanto L1 como L2 consistem em 300 espiras de fio 18 para alto-falantes de 8 ohms e 180 espiras para o caso de alto-falantes de 4 ohms.
As bobinas são enroladas em carretéis que tenham um bastão de ferrite como núcleo.
Os capacitores devem ser do tipo despolarizado ou dois eletrolíticos em oposição.
Usamos tipos de 10 uF x 25 V para 8 ohms e 22 uF x 25 V para 4 ohms.
L1, L2 – Bobinas – ver texto
C1, C2 – 10 ou 22 uF x 25 V – eletrolíticos – ver texto
FTE1, FTE2 – Tweeter e full-range
Diversos:
Carretel, fios esmaltados, etc.
