Este divisor separa os graves, médios e agudos para três alto-falantes diferentes, sendo simples de montar e de instalar. O circuito funciona com alto-falantes até 50 W.

O filtro separador que descrevemos separa os sinais da faixa de áudio em três canais, sendo graves, médios e agudos.

Para este filtro temos de enrolar duas bobinas que dependem da impedância dos alto-falantes.

Elas são enroladas em carretéis com núcleo de ferrite com fo 18 AWG tendo as seguintes características:

Para 8 ohms, L1 é formada por 450 espiras e L2 por 50 espiras.

Para 4 ohms, L1 é formada por 200 espiras e L2 por 30 espiras.

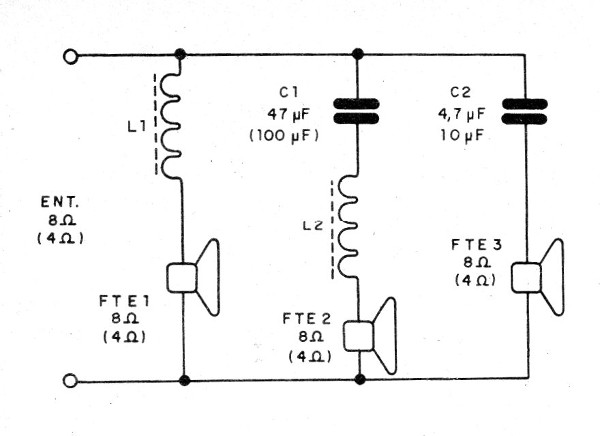

Na figura 1 temos o diagrama completo do divisor que só utiliza componentes passivos.



   Figura 1 – Diagrama do divisor
Figura 1 – Diagrama do divisor

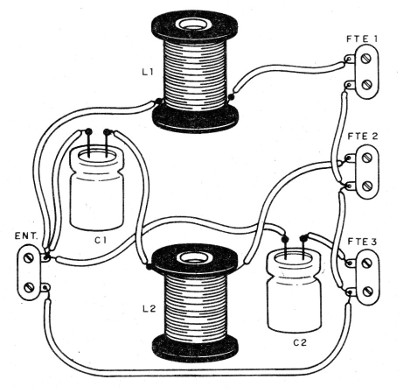

Na figura 2 temos a disposição real dos componentes.



   Figura 2 – Aspecto da montagem
Figura 2 – Aspecto da montagem



Os capacitores devem ser despolarizados, podendo ser obtidos com eletrolíticos em oposição.



L1, L2 – Bobinas – ver texto

C1 – 47 uf x 25 V para 8 ohms ou 100 uF x 25 V para 4 ohms

C2 – 4,7 uF x 25 V para 8 ohms ou 10 uF x 25 V para 4 ohms



Diversos:

Alto-falantes de graves, médios e agudos, fios esmaltados, ferrite, etc.
