Fontes alternativas de energia, como as que utilizam pequenos dínamos de bicicleta movidos por uma hélice (eólica) ou queda d´água (hidráulica) ou mesmo por um sistema de esteiras ou pedais não fornecem uma tensão fixa de saída, necessitando de um circuito regulador. Veja neste artigo como montar um simples regulador para correntes até 1 A.

Geradores eólicos ou que aproveitam uma pequena queda d´água com o uso de um dínamo de bicicleta podem ser muitos úteis e gerar energia o suficiente para alimentar pequenos aparelhos eletrônicos e LEDs além de carregar baterias.

No entanto, a tensão que estes dínamos fornece varia muito, dependendo da velocidade com que giram o que pode causar problemas ao equipamento alimentado.

O que descrevemos neste artigo é um circuito regulador que mantém a saída fixa em 6 V numa ampla faixa de valores da rotação do dínamo.

É claro que, a tensão será mantida em 6 V somente quando a tensão gerada estiver acima deste valor, normalmente numa faixa de 8 a 15 V que é o que encontramos nas aplicações normais.



Montagem

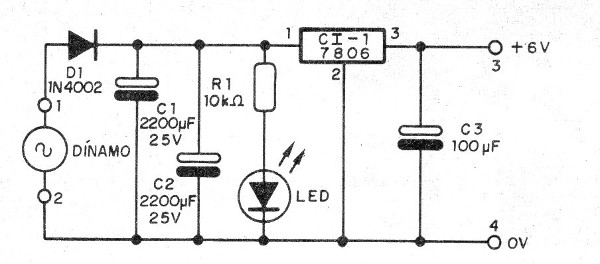

Na figura 1 temos o diagrama completo do regulador de tensão.



  Figura 1 – Diagrama do regulador
Figura 1 – Diagrama do regulador

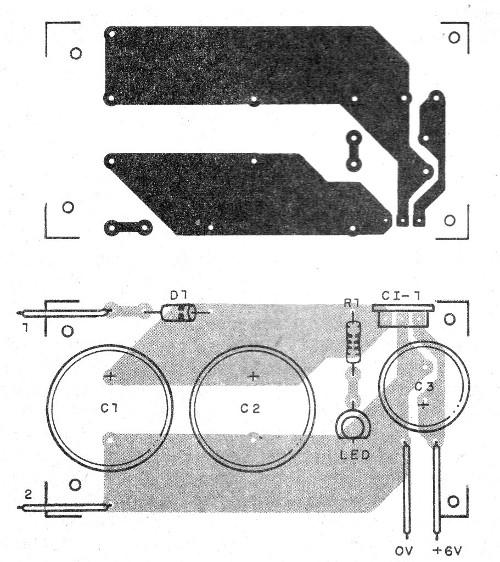

A montagem numa placa de circuito impresso é mostrada na figura 2.



   Figura 2 – Montagem em placa
Figura 2 – Montagem em placa





O circuito integrado regulador de tensão deverá ser dotado de um radiador de calor.

Podem ser usados reguladores para 5 V (7805) ou 12 V (7812), se bem que no caso de 12 V seria preciso ter um dínamo que alcance esta tensão.

O LED indicador é vermelho e terá um brilho variável, indicando que o dínamo está gerando tensão.

A polaridade do diodo e dos eletrolíticos deve ser observada.

Os eletrolíticos são para 25 V ou mais de tensão de trabalho.

Para testar, basta acionar o dínamo e medir a tensão em sua saída usando um multímetro ou ligando uma pequena lâmpada de 6 V.

O circuito também funcionará com painéis solares até 1 A.





CI-1 – 7801 – circuito integrado – regulador de tensão

D1 – 1N4002 ou 1N4004 – diodo retificador

LED – LED vermelho comum

C1 - 2 200 uF – capacitor eletrolítico (*)

C2 – 2 200 uF – capacitor eletrolítico(*)

(*) pode ser um unido de 4 700 uF

C3 – 100 uF – capacitor eletrolítico

R1 – 10 k ohms – resistor – marrom, preto, laranja

Diversos:

Dínamo de bicicleta, placa de circuito impresso, fios, solda, etc.



Obs.: veja diversos artigos no site sobre fontes alternativas de energia
