Este artigo descreve a montagem de um pré-amplificador transistorizado que inclui um controle de tom tipo Baxandall de excelente qualidade. O circuito é alimentado por uma tensão de 24 V que pode vir de fonte ou aproveitada do próprio amplificador com o qual ele funcionará.

O ganho deste excelente amplificador é de 20 dB e a impedância de entrada de 220 k ohms.

O reforço de graves é de 12 dB e a atenuação de graves de 12 dB,

O consumo é de 5 mA.

O que temos nesta configuração são dois transistores bipolares e um transistor de efeito de campo de junção, numa configuração de excelente qualidade de som.

Os sinais passam por Q1 que também recebe a realimentação do controle de tom, sendo então levados ao FET.

Dele, os sinais vão para o controle de tom e para a saída.



Montagem

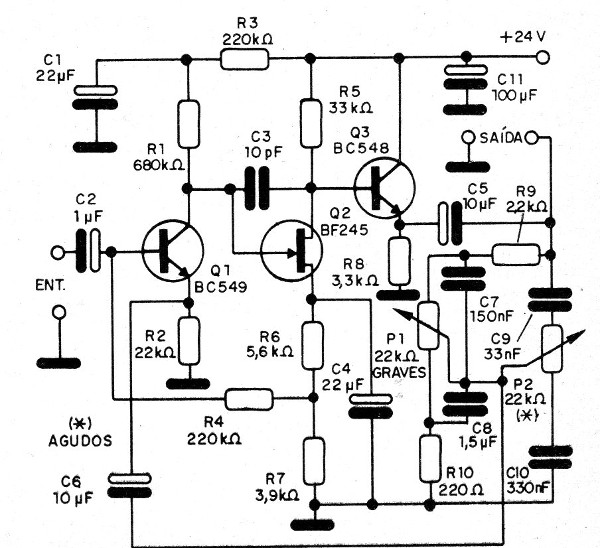

Na figura 1 temos o diagrama completo do controle de tom.



   Figura 1 – Diagrama do controle de tom
Figura 1 – Diagrama do controle de tom

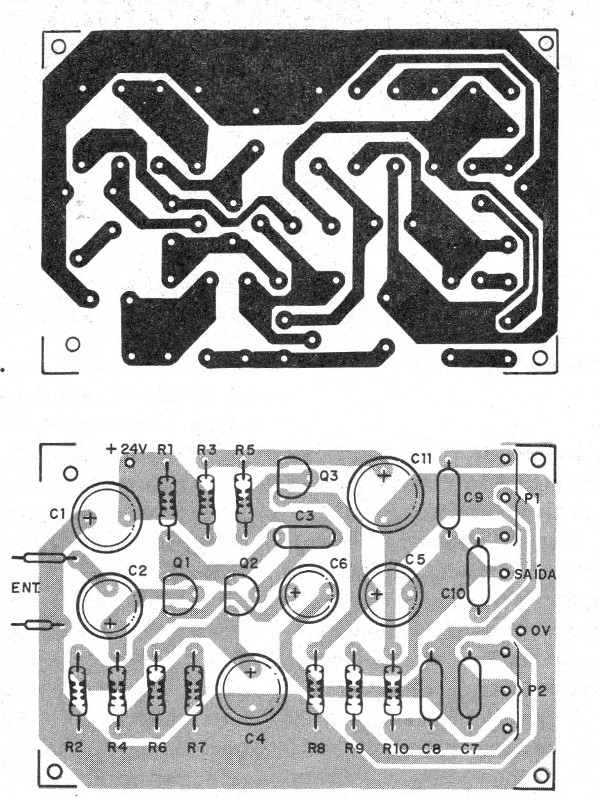

Na figura 2 temos a placa de circuito impresso para a montagem do pré-amplificador.



   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Na montagem, observe as posições dos transistores e a polaridade dos capacitores eletrolíticos.

Os eletrolíticos são para 25 V ou mais e os demais capacitores podem ser cerâmicos ou de poliéster.

Os resistores são9 de 1/8 W.

Os cabos de entrada e saída de sinais são blindados.





Q1- BC549 – Transistor NPN de baixo ruído

Q2 – BF245 – JFET de uso geral

Q3 – BC548 – Transistor NPN de uso geral

P1, P2 – 22k ohms – potenciômetros lineares

C1, C4 – 22 uF x 25 V – capacitores eletrolíticos

C2 – 1 uF – capacitor eletrolítico ou poliéster

C3 – 10 pF – capacitor cerâmico

C5, C6 – 10 uF x 25 V – capacitores eletrolíticos

C7 – 150 nF – capacitor cerâmico ou poliéster

C8 – 1,5 uF x 25 V – capacitor eletrolítico

C9 – 33 nF – capacitor cerâmico ou poliéster

C10 – 330 nF – capacitor cerâmico ou poliéster

C11- 100 uF x 25 V – capacitor eletrolítico

R1 – 680 k ohms – resistor – azul, cinza, amarelo

R2 – 22 k ohms – resistor – vermelho, vermelho, laranja

R3, R4 – 220 k ohms – resistores – vermelho, vermelho, amarelo

R5 – 33 k ohms – resistor – laranja, laranja, laranja

R6 – 5k6 ohms – resistor – verde, azul, vermelho

R7 – 3k9 ohms – resistor – laranja, branco, vermelho

R8 – 3k3 ohms – resistor – laranja, laranja, vermelho

R9 – 2k2 ohms – resistor – vermelho, vermelho, vermelho

R10 – 220 ohms – resistor – vermelho, vermelho, marrom



Diversos:

Placa de circuito impresso, fios, solda, fios blindados, etc.
